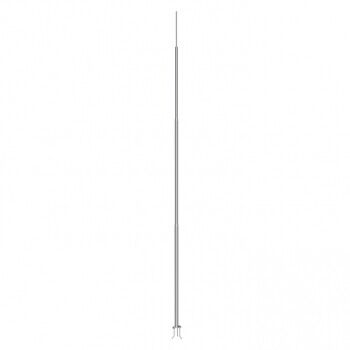

Мачта молниеприемная секционная пассивная алюминиевая ММСПА-13 L=13м Al PROxima | mmspa-13 EKF

Мачта молниеприемная секционная пассивная алюминиевая ММСПА-13 L=13м - это вертикальный элемент внешней молниезащитной системы, предназначенный для безопасного привлечения и отведения молнии от защищаемых объектов. Произведена компанией EKF, артикул mmspa-13, соответствует требованиям к защите объектов I–II категории опасности.

Назначение и область применения

Мачта ММСПА-13 используется как часть пассивной молниезащитной системы для предотвращения прямых ударов молнии. Она принимает на себя разряд и направляет энергию через токоотводы к системе заземления. Подходит для защиты объектов повышенной опасности: нефтеперерабатывающих заводов, химических производств, хранилищ взрывоопасных материалов, АЗС, атомных электростанций и других сооружений, где риск поражения молнией имеет критические последствия.

Технические характеристики

• Высота: 13 м (13000 мм)
• Материал: алюминий - легкий, коррозионностойкий, не требует электрохимической защиты
• Диаметр: изменяется от 60 до 115 мм - обеспечивает прочность и устойчивость к ветровым нагрузкам
• Форма: секционная - состоит из нескольких модулей, собранных на месте
• Покрытие: необработанная поверхность - без лакокрасочного слоя, что снижает стоимость, но требует контроля целостности при транспортировке
• Гарантийный срок: 84 месяца (7 лет) - подтверждает долговечность конструкции

Совместимость и монтаж

Мачта ММСПА-13 собирается из готовых секций на объекте. Для установки требуется:

• Закладное бетонируемое основание - фиксирует мачту в грунте, передает нагрузки на фундамент
• Опрокидывающее устройство - позволяет вывернуть мачту в вертикальное положение при монтаже
• Комплект анкеров и метизов - обеспечивают жесткую связь между секциями и с основанием
• Трос токоотвода с наконечниками - соединяет мачту с контуром заземления; должен быть проложен с минимальным числом изгибов

Установка возможна только на подготовленную площадку с расчетной несущей способностью грунта. Недопустимо использование без заземляющего устройства. Диаметр базовой части (60 мм) совместим с типовыми переходными муфтами и крепежом EKF серии “Купол”.

Безопасность и стандарты

Мачта ММСПА-13 проектируется в соответствии с требованиями ГОСТ Р 50571.5.53 и СП 34.13330.2012 (актуализированная редакция СНиП 2.09.03-85). Соответствует классу защиты I–II по степени ответственности объекта. Конструкция не содержит активных элементов - полностью пассивна, не требует питания и не создает помех.

Преимущества

• Легкость алюминиевой конструкции - упрощает транспортировку и монтаж
• Секционная сборка - позволяет доставлять и устанавливать мачту даже в условиях ограниченного доступа
• Отсутствие краски - исключает возможность отслоения покрытия, снижает риск коррозии в местах царапин
• Длительная гарантия - 7 лет свидетельствуют о надежности материала и технологии производства
• Совместимость с комплектацией EKF серии “Купол” - упрощает интеграцию в существующие системы молниезащиты

Ограничения применения

• Не предназначен для установки на кровле - только отдельно стоящий вариант
• Не рекомендуется использовать в агрессивных средах с высоким содержанием солей (прибрежные зоны) - алюминий подвержен точечной коррозии
• Необработанная поверхность требует осмотра после транспортировки - поврежденные участки необходимо восстанавливать самостоятельно
• Не подходит для объектов с запретом на металлические конструкции выше 10 м - проверьте местные нормы
• Требует обязательного подключения к заземляющему контуру с сопротивлением ≤10 Ом

Примеры использования

• Молниезащита резервуара с горючими жидкостями на нефтебазе
• Защита газораспределительной станции с взрывоопасными объемами
• Обеспечение безопасности автозаправочной станции в зоне частых гроз
• Стандартная система защиты для административного корпуса АЭС

Практические советы

• Перед монтажом проверьте целостность всех секций - трещины и глубокие царапины недопустимы
• Используйте только оригинальные крепежи и токоотводы из комплекта - несовместимые детали нарушают электрическую проводимость
• При необходимости окраски поврежденных участков примените антикоррозийную эмаль на основе алкида или акрила - избегайте медных и цинковых составов
• Рассчитывайте радиус защиты по методу конуса (угол 45° от вершины мачты); для объектов шириной более 30 м потребуется несколько мачт
• Проверяйте контакт между секциями после каждой операции сборки - плохой контакт увеличивает риск перегрева при разряде
• Проведите замеры сопротивления заземления сразу после завершения работ - результат должен быть ≤10 Ом
