Мачта молниеприемная секционная пассивная алюминиевая ММСПА-25 L=25м (4 места) Al PROxima | mmspa-25 EKF

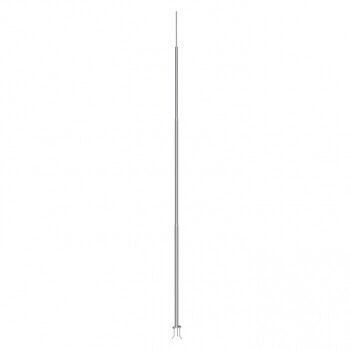

Мачта молниеприемная секционная пассивная алюминиевая ММСПА-25 L=25м (4 места) от EKF - это вертикальный элемент внешней молниезащиты, предназначенный для безопасного привлечения и отведения молнии от защищаемых объектов. Состоит из четырёх секций, легко собирается на месте, подходит для установки на крупных промышленных площадках.

Назначение и область применения

Мачта ММСПА-25 используется как часть внешней молниезащитной системы для защиты зданий и сооружений от прямых ударов молнии. Она принимает на себя разряд и передаёт энергию через токоотводы к системе заземления. Применяется на объектах повышенной опасности: нефтеперерабатывающих заводах, химических производствах, хранилищах взрывоопасных материалов, АЗС, атомных электростанциях и других объектах I–II категории по степени ответственности.

Технические характеристики

• Высота: 25 м (сборная из 4 секций)
• Материал: алюминий - легкий, коррозионностойкий, не требует электрохимической защиты
• Габариты: 25000×75×140 мм - диаметр меняется от 75 до 140 мм по высоте, что обеспечивает устойчивость и снижает парусность
• Покрытие: необработанная поверхность - без лакокрасочного слоя, не окрашена заводом
• Гарантия: 84 месяца (7 лет) от производителя
• Тип: пассивная, не содержит активных электронных компонентов

Совместимость и монтаж

Мачта ММСПА-25 собирается на объекте из готовых секций. Для монтажа требуется:

• Закладное бетонируемое основание - входит в комплект, рассчитано на фиксацию всей конструкции
• Опрокидывающее устройство - позволяет вывернуть мачту в вертикальное положение после подъёма
• Комплект анкеров и метизов - для крепления к фундаменту
• Трос токоотвода с наконечниками - соединяет мачту с контуром заземления

Установка должна выполняться с соблюдением норм ПУЭ и СП 34.13258.2018. Каждый участок сборки требует проверки электрической проводимости между секциями. Диаметр нижнего сегмента (140 мм) совпадает с типовым посадочным размером фланцевых креплений, что упрощает интеграцию с другими элементами системы.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50571.5.54 и СП 34.13258.2018 для систем молниезащиты. Отсутствие краски исключает риск отслоения покрытия и попадания частиц в рабочую среду - важно для химических и взрывоопасных объектов. Напряжение пробоя и токовые нагрузки рассчитаны на максимальные значения для класса II молниезащиты.

Преимущества

• Лёгкость алюминиевой конструкции - снижает нагрузку на фундамент и упрощает транспортировку и подъём
• Секционная сборка - позволяет доставить мачту на объект в виде модулей, даже при ограниченном доступе
• Отсутствие электроники - надёжность в экстремальных условиях, не требует обслуживания
• Долгий срок гарантии - 7 лет подтверждает качество металла и технологии сварки

Ограничения применения

• Не предназначен для установки в районах с частыми цикличными температурными перепадами ниже –40 C - возможна хрупкость алюминиевых соединений
• Не рекомендуется использовать там, где есть риск механического воздействия (например, рядом с движущимися грузами или в зонах сильного ветра без расчётного запаса прочности)
• Поверхность не имеет антикоррозийного покрытия - при длительной эксплуатации в агрессивной среде (промышленные выбросы, морской воздух) возможно развитие поверхностной коррозии; требуется периодический осмотр и при необходимости - местная обработка

Примеры использования

• Молниезащита резервуарного парка на нефтебазе
• Защита газораспределительной станции
• Охрана элеватора для хранения зерновых с высоким уровнем пылевзрывоопасности
• Контроль точки удара молнии на территории АЭС

Практические советы

• Перед монтажом проверьте целостность всех секций - трещины, вмятины или деформации недопустимы
• При транспортировке избегайте ударов - хотя изделие не окрашено, повреждения поверхности могут нарушить электропроводность
• Если на поверхности появились следы повреждений, можно самостоятельно выполнить локальную обработку - например, нанести термостойкую краску на основе алкида или цинка, подходящую для алюминия
• Обязательно замерьте переходное сопротивление между секциями после сборки - должно быть менее 0,1 Ом
• Убедитесь, что токоотвод проложен по кратчайшему пути к заземлителю, без острых изгибов
