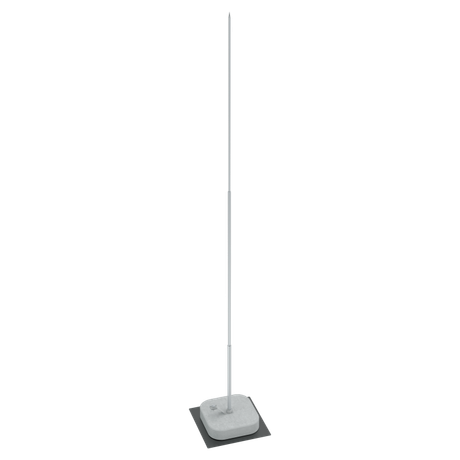

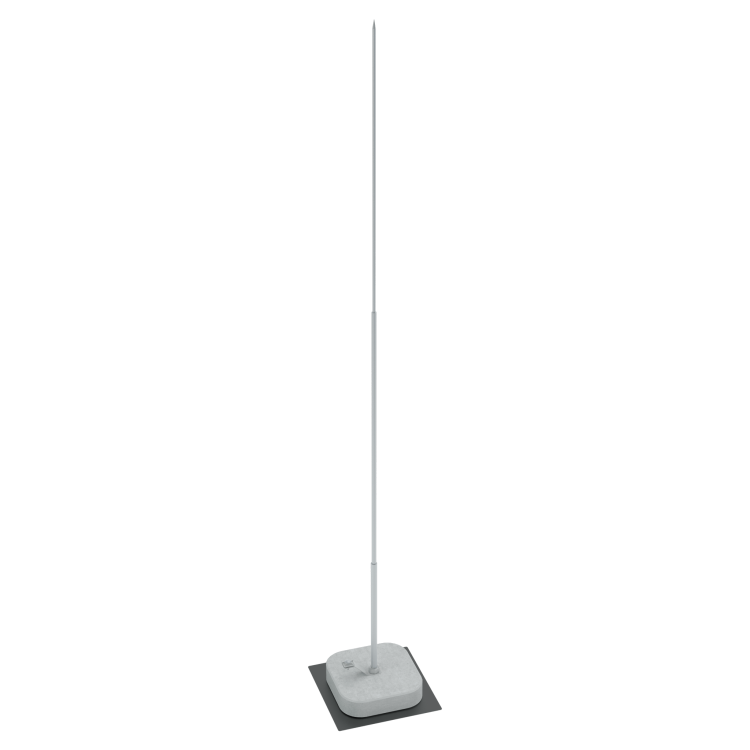

Мачта вольностоящая молниеприемная составная VMR-H3 HD H=3м сталь гор. оцинк. КМ MA0381 КМ-Профиль

Мачта вольностоящая разборная H3000мм с утяжелителем 26кг, горячее цинкование, сталь, КМ-профиль, VMR-H3000-26-HD - это готовое решение для установки молниеприёмника на открытых территориях. Конструкция обеспечивает надёжный захват молнии и передачу тока к системе заземления, особенно эффективна там, где нельзя использовать крепление к зданию.

Назначение и область применения

Мачта вольностоящая разборная H3000мм с утяжелителем 26кг предназначена для защиты зданий и сооружений от прямых ударов молнии. Устанавливается отдельно от объекта - например, рядом с антенной, башней, площадкой, складом или производственным участком. Подходит для мест, где невозможно или невыгодно крепить молниеприёмник к кровле или стене. Применяется на объектах с высокой степенью опасности поражения молнией: энергообъекты, трансформаторные подстанции, элеваторы, вышки связи, парковки, спортивные комплексы.

Технические характеристики

• Высота: 3000 мм - оптимальная для создания зоны защиты радиусом до 4–5 метров;
• Утяжелитель: 26 кг - обеспечивает устойчивость без фиксации в фундаменте; можно дополнительно забетонировать;
• Материал: сталь - прочная, долговечная основа, выдерживающая механические нагрузки и температурные колебания;
• Покрытие: горячее цинкование - антикоррозийное защитное слоё, соответствует ГОСТ 9.307-89, повышает срок службы в условиях повышенной влажности и открытого воздуха;
• Тип молниеприёмника: стержень с резьбой - позволяет легко соединять секции и крепить токоотвод;
• Тип присоединения: круглый проводник - совместим с медным или стальным проводом диаметром 12–16 мм;
• Диаметр стержня: 12–16 мм - подбирается под требования нормативов по токовой нагрузке и жесткости.

Совместимость и монтаж

Мачта вольностоящая разборная H3000мм состоит из нескольких секций, которые соединяются резьбовым способом. Для сборки требуется минимальный набор инструментов: ключи на 17 и 19 мм. Утяжелитель устанавливается на нижнюю часть мачты и располагается на ровной поверхности - бетонной плите, асфальте или земле. При необходимости - бетонируется в яму глубиной 300–500 мм. К верхнему резьбовому концу крепится токоотвод - круглый проводник диаметром 12–16 мм, который затем выводится к контуру заземления. Обязательно проверьте соответствие сечения провода требованиям ПУЭ и СП 34.13330.

Безопасность и стандарты

• Изготовлена в соответствии с ГОСТ 9.307-89 (горячее цинкование);
• Работает в условиях, соответствующих ГОСТ 15150-69 - класс исполнения УХЛ, что допускает применение в умеренных и холодных климатических зонах;
• Соответствует требованиям к системам внешней молниезащиты по СП 34.13330.2012 и IEC 62305.

Преимущества

• Разборная конструкция - удобна для транспортировки и монтажа на труднодоступных участках;
• Горячее цинкование - гарантирует 15+ лет службы без ремонта даже в агрессивной среде;
• Утяжелитель 26 кг - исключает необходимость в капитальном фундаменте, снижает стоимость и время монтажа;
• Стандартный резьбовой интерфейс - совместим с большинством токоотводящих элементов от других производителей;
• Не требует сварки - безопаснее и быстрее в установке.

Ограничения применения

• Не предназначен для установки на крыше или стене - только вольностоящий вариант;
• Не рекомендуется для зон с частыми штормами и сильными ветрами выше 25 м/с - возможен риск опрокидывания без бетонирования;
• Запрещено использовать в химически активных средах (промышленные выбросы, морской берег без дополнительного покрытия);
• Диаметр проводника 12–16 мм - не подходит для мощных объектов, требующих сечения более 50 мм2 (в таких случаях нужен усиленный токоотвод).

Примеры использования

• Молниезащита автономной антенны на крыше гаража;
• Защита насосной станции на открытом участке;
• Установка возле распределительного щита на территории предприятия;
• Функциональная замена молниеприёмника на старом здании, когда ремонт кровли невозможен;
• Временная защита строящегося объекта до монтажа постоянной системы.

Практические советы

• Перед монтажом проверьте, чтобы утяжелитель был установлен строго горизонтально - иначе мачта будет наклоняться;
• При использовании в сухих районах - достаточно просто положить утяжелитель на плотную почву; в сырых - обязательно бетонируйте;
• Соединения между секциями смазывайте графитовой смазкой - предотвращает закисание и облегчает будущую демонтаж;
• Обязательно измерьте сопротивление заземления после монтажа - должно быть ≤10 Ом;
• VMR-H3000-26-HD от КМ-Профиля - один из немногих вариантов с гарантированным качеством цинкования в этом ценовом сегменте; не используйте аналоги без сертификатов.
