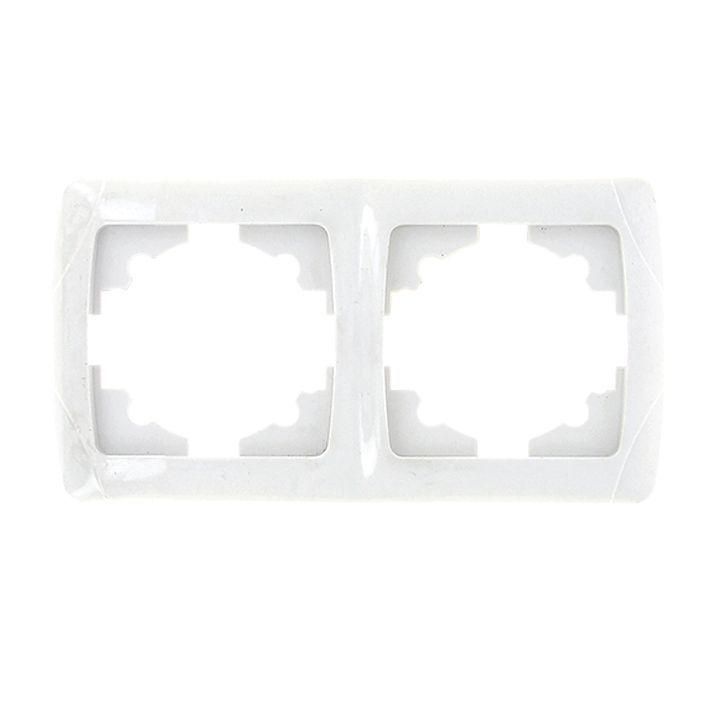

Мадрид Рамка 2-местная горизонтальная белая EKF | EIM-G-302-10

Рамка 2-постовая горизонтальная белая пластиковая, IP20 от EKF серии Мадрид - элемент для установки выключателей и розеток в скрытую проводку. Подходит для бытовых и офисных помещений с нормальной влажностью и температурой.

Назначение и область применения

Рамка предназначена для декоративного и функционального оформления двух устройств управления - например, двух клавишных выключателей, одного выключателя и одной розетки или других комбинаций. Устанавливается в стеновые ниши при скрытой электропроводке. Применяется в жилых домах, квартирах, административных зданиях, школах и офисах. Не используется во влажных помещениях, на улице или в условиях повышенной запыленности из-за низкой степени защиты IP20.

Технические характеристики

• Количество постов: 2 - позволяет установить два модульных устройства (выключатель/розетка/блок)
• Степень защиты: IP20 - защищает от прикосновения пальцами и твердыми предметами более 12 мм, но не от воды и пыли
• Материал: пластик без галогенов - безопасен при возгорании, не выделяет токсичных паров
• Цвет: белый - сочетается с большинством интерьеров
• Тип крепления: безвинтовое зажимное - фиксируется в коробке за счет упругих лапок, не требует шурупов
• Расположение при монтаже: горизонтальное - оптимально для стандартных двойных устройств
• Способ монтажа: скрытый - монтируется в подрозетник внутри стены
• Климатическое исполнение: УХЛ3 - рассчитана на работу при температуре от −25C до +40C и относительной влажности до 80%
• Соответствие стандарту: ГОСТ Р 51324.1-2005 (МЭК 60669-1-2000)

Совместимость и монтаж

Рамка совместима со всеми стандартными модульными устройствами шириной 17,5 мм (например, выключатели и розетки EKF, Legrand, Schneider Electric). Для монтажа требуется стандартная металлическая или пластиковая подрозетниковая коробка глубиной не менее 40 мм. Крепление осуществляется за счет четырех зажимных лапок, которые расклиниваются при вставке в коробку. Нельзя использовать рамку с устройствами, выходящими за пределы стандартного формата 86×86 мм на пост.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 51324.1-2005, что гарантирует механическую прочность, термическую стабильность и электроизоляционные свойства. Отсутствие галогенов в составе снижает риск образования ядовитых веществ при перегреве или возгорании. Сертифицирована для использования в системах внутренней электропроводки согласно ПУЭ.

Преимущества

• Простой и быстрый монтаж благодаря безвинтовому креплению - не нужны отвертки и дополнительные крепежи
• Устойчивость к деформациям - материал сохраняет форму даже при длительной нагрузке
• Чистый внешний вид - матовый белый цвет не желтеет со временем
• Поддерживает современные дизайнерские решения - минимализм и гармония с любым интерьером

Ограничения применения

• Не применяется в помещениях с высокой влажностью: ванные комнаты, бассейны, подвалы - степень защиты IP20 недостаточна
• Запрещено использование вне помещений - не защищена от осадков, пыли и перепадов температур ниже −25C
• Не подходит для установки крупногабаритных устройств - максимальный размер поста ограничен 86×86 мм
• Не рекомендовано применение в местах с частыми ударными нагрузками - пластик не выдерживает механических повреждений

Примеры использования

• Две клавиши выключателя света в спальне
• Выключатель + евророзетка в коридоре
• Два однополюсных выключателя для управления светом в двух зонах комнаты
• Комбинированный блок: выключатель + USB-розетка в детской

Практические советы

• Перед монтажом проверьте глубину подрозетника - он должен быть не меньше 40 мм, чтобы рамка плотно села
• При установке не используйте силу - если рамка не входит легко, возможно, слишком большой подрозетник или неровности в стене
• При замене старой рамки удалите все остатки раствора или краски с краев подрозетника - они мешают правильному креплению
• Выбирайте устройства с одинаковым типом крепления - так рамка будет сидеть ровнее
• Для помещений с повышенной влажностью выбирайте аналоги с IP44 или выше - например, серию EKF “Астра”
