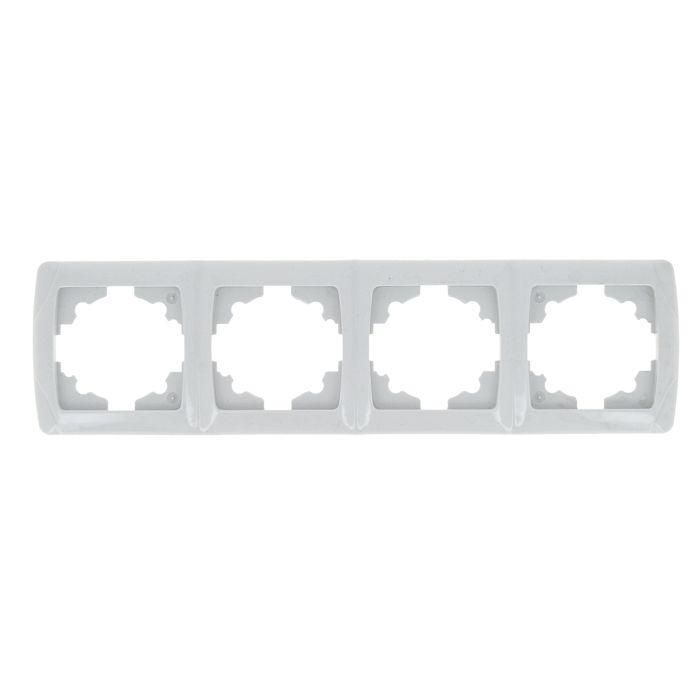

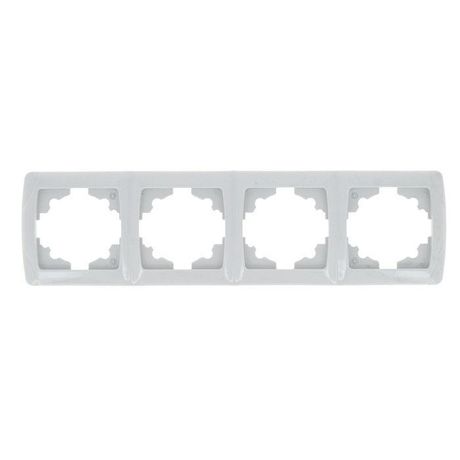

Мадрид Рамка 4-местная горизонтальная белая EKF | EIM-G-304-10

Рамка 4-постовая горизонтальная белая от EKF (артикул eim-g-304-10) предназначена для установки четырёх устройств управления - выключателей, переключателей или розеток - в одном компактном корпусе. Подходит для внутренней проводки в жилых и офисных помещениях. Материал рамки соответствует требованиям безопасности и экологичности.

Назначение и область применения

Рамка 4-постовая горизонтальная белая используется для декоративного и функционального оформления группового монтажа электроустановочных изделий. Применяется в системах внутреннего освещения, управления бытовой техникой, кондиционированием и другими точечными нагрузками. Устанавливается в стеновые ниши после прокладки кабеля и фиксации механизмов. Подходит для квартир, офисов, общественных зданий и других помещений с сухими условиями эксплуатации.

Технические характеристики

• Количество постов: 4 - позволяет установить четыре модульных устройства (выключателя, розетки, переключателя и т.п.)
• Формат монтажа: горизонтальный - оптимальна для расположения в ряд, особенно в местах с ограниченной высотой
• Цвет: белый - сочетается с большинством интерьеров, легко моется
• Материал: пластик без галогенов - снижает выделение токсичных веществ при нагреве или возгорании
• Покрытие: пластиковое - устойчиво к царапинам, не требует специального ухода
• Степень защиты IP20 - защищает от контакта с пальцами и предметами более 12 мм, но не от воды и пыли
• Климатическое исполнение: УХЛ3 - рассчитана на работу при температуре от −25C до +40C и влажности до 80%
• Тип крепления: безвинтовое зажимное - обеспечивает быстрый монтаж без инструментов
• Способ монтажа: скрытый - монтируется в подрозетники, полностью скрывается в стене
• Соответствие нормам: ГОСТ Р 51324.1-2005 (МЭК 60669-1-2000)

Совместимость и монтаж

Рамка совместима со всеми стандартными модульными устройствами шириной 17,5 мм (например, выключатели, розетки, диммеры EKF серии “Мадрид” и аналоги других производителей). Для монтажа требуется стандартный подрозетник глубиной не менее 40 мм. Безвинтовое зажимное крепление фиксирует рамку за счёт упругих лапок, которые плотно прилегают к краям подрозетника. После установки механизмов достаточно вставить рамку в проём - она сама фиксируется. Нет необходимости использовать шурупы или клей.

Безопасность и стандарты

Изделие соответствует ГОСТ Р 51324.1-2005, который регламентирует безопасность электроустановочных изделий. Отсутствие галогенов в составе материала снижает риск образования ядовитых паров при повышении температуры. Степень защиты IP20 исключает случайный контакт с токоведущими частями, но не защищает от брызг и пыли - поэтому применение допускается только во внутрипомещенческих условиях.

Преимущества

• Быстрая установка благодаря безвинтовому креплению - экономит время при монтаже
• Антивандальное решение: отсутствие внешних винтов делает невозможным случайное снятие
• Экологичный материал - не содержит хлора и брома, безопасен для здоровья
• Высокая точность геометрии - гарантирует ровную установку всех четырёх механизмов
• Совместимость с сериями “Мадрид” - единый стиль дизайна для всей системы

Ограничения применения

• Не применяется в помещениях с повышенной влажностью (ванная, баня, подвал) - IP20 не защищает от воды
• Не рекомендовано использование вне помещений - не имеет защиты от пыли, перепадов температур ниже −25C
• Подходит только для стандартных подрозетников диаметром 68–70 мм; несовместима с углубленными или нестандартными коробками
• Не предназначен для установки мощных устройств свыше 16 А - рамка не рассчитана на тепловую нагрузку таких элементов

Примеры использования

• Четыре однополюсных выключателя для света в спальне: основной, ночник, люстра, бра
• Два выключателя + две розетки в детской комнате - управление светом и зарядка девайсов
• Комбинация из двух переключателей и двух розеток в офисе - управление лампами и подключение принтера/монитора
• Управление системой кондиционирования через выключатель и розетку в одной рамке

Практические советы

• Перед монтажом проверьте, что все механизмы установлены в подрозетнике и закреплены - рамка не компенсирует перекосы
• При использовании с розетками убедитесь, что они имеют достаточную нагрузочную способность (до 16 А)
• Не используйте силу при установке - если рамка не встаёт, проверьте соответствие размеров подрозетника
• Для долговечности протирайте поверхность мягкой тряпочкой - абразивные средства могут повредить пластиковое покрытие
• Рамка 4-постовая горизонтальная белая от EKF (eim-g-304-10) идеально сочетается с другими изделиями серии “Мадрид” - выбирайте всю систему единого стиля
