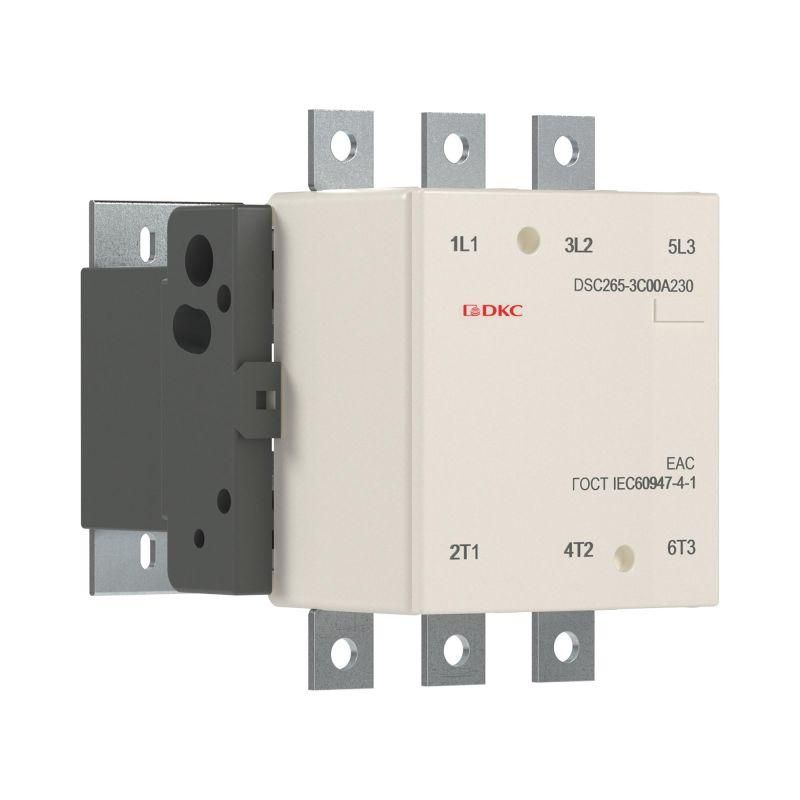

Магнитный контактор DSC265-3C00A230 265А 130кВт (AC3) кат 220В AC | DKC ДКС

Магнитный контактор DKC DSC265-3C00A230 - устройство для надёжного включения и отключения мощных электродвигателей и другого оборудования с высокой индуктивностью. Номинальный ток 265 А и мощность до 130 кВт делают его подходящим для промышленной автоматизации, особенно там, где требуется частый пуск и торможение. Контактор DKC работает от сети 230 В переменного тока и устанавливается на монтажную плату.

Назначение и область применения

Магнитный контактор DKC DSC265-3C00A230 предназначен для коммутации асинхронных двигателей, частотных преобразователей и других высокоиндуктивных нагрузок. Подходит для режимов работы по категории AC-3 (частые пуски и остановки двигателя) и AC-4 (пуски, торможение противовключением, реверсы). Применяется в системах автоматического управления на заводах, в конвейерах, насосных станциях, компрессорах и других установках с интенсивным циклическим режимом.

Технические характеристики

• Номинальный ток: 265 А (при напряжении до 690 В AC)
• Номинальная мощность двигателя: 130 кВт (AC3, 400 В)
• Напряжение питания катушки: 230 В AC
• Род тока: Переменный (AC)
• Количество главных контактов: 3 нормально замкнутых (3NO) + 1 нормально разомкнутый (1NC)
• Исполнение: Нереверсивное - управление одним направлением вращения
• Степень защиты: IP20 - защищён от доступа пальцами, но не от пыли и брызг воды
• Способ монтажа: На DIN-рейку или монтажную плату (фиксация через крепёжные отверстия)

Совместимость и монтаж

Контактор DKC DSC265-3C00A230 рассчитан на установку на монтажную плату. Для правильного монтажа необходимо обеспечить жёсткую фиксацию с соблюдением моментов затяжки крепёжных болтов, указанных в документации производителя. Убедитесь, что площадка монтажа выдерживает механические нагрузки и не деформируется при работе устройства. Катушка управления питается от 230 В AC - не допускается подключение к постоянному току или напряжению ниже 85 % от номинала. Подключение силовых проводов выполняйте с учётом сечения, соответствующего току 265 А - рекомендовано использовать медные кабели сечением не менее 70 мм2.

Безопасность и стандарты

Контактор DKC соответствует международным стандартам IEC/EN 60947-4-1 для аппаратов низкого напряжения. Сертифицирован для применения в промышленных условиях. Отсутствие защиты выше IP20 требует установки в закрытых щитах или корпусах, исключающих попадание пыли, влаги и сторонних предметов.

Преимущества

• Высокая коммутационная износостойкость благодаря усиленным контактам - подходит для частых включений (до 1200 циклов/час при AC-3)
• Устойчивость к перегрузкам и импульсным токам при пуске двигателя
• Чёткая и быстрая реакция катушки на сигнал управления - снижает время задержки включения/выключения
• Совместимость с другими элементами серии YON pro - легко интегрируется в системы автоматизации

Ограничения применения

• Не предназначена для реверсивных схем - для изменения направления вращения нужен второй контактор
• IP20 не позволяет применять в открытых помещениях, на улице или во влажных средах без дополнительной защиты
• Запрещено использование с постоянным током - катушка рассчитана только на 230 В AC
• Не рекомендуется для нагрузок с высокими гармоническими искажениями без предварительной проверки совместимости

Примеры использования

• Управление асинхронными двигателями 130 кВт на конвейерной линии пищевого производства
• Включение/отключение насосов в системах водоснабжения с частым пуском
• Коммутирование приводов вентиляционных установок с регулярными циклами запуска
• Подключение к частотным преобразователям для управления скоростью вращения

Практические советы

• При монтаже используйте только качественные клеммы и зажимы - плохой контакт вызывает нагрев и выход из строя контакта
• Обязательно проверьте соответствие сечения кабелей и класса защиты - для тока 265 А недостаточно кабелей меньше 70 мм2
• Учитывайте тепловую нагрузку: контактор DKC DSC265-3C00A230 греется при длительной работе - обеспечьте достаточное воздушное пространство вокруг него
• Для продления срока службы применяйте RC-цепочки или варисторы на входе катушки - они снижают помехи и продлевают срок службы электромагнита
• Проверяйте состояние контактов каждые 5–10 тыс. циклов - при оплавлении или налёте оксидов замените контактор
