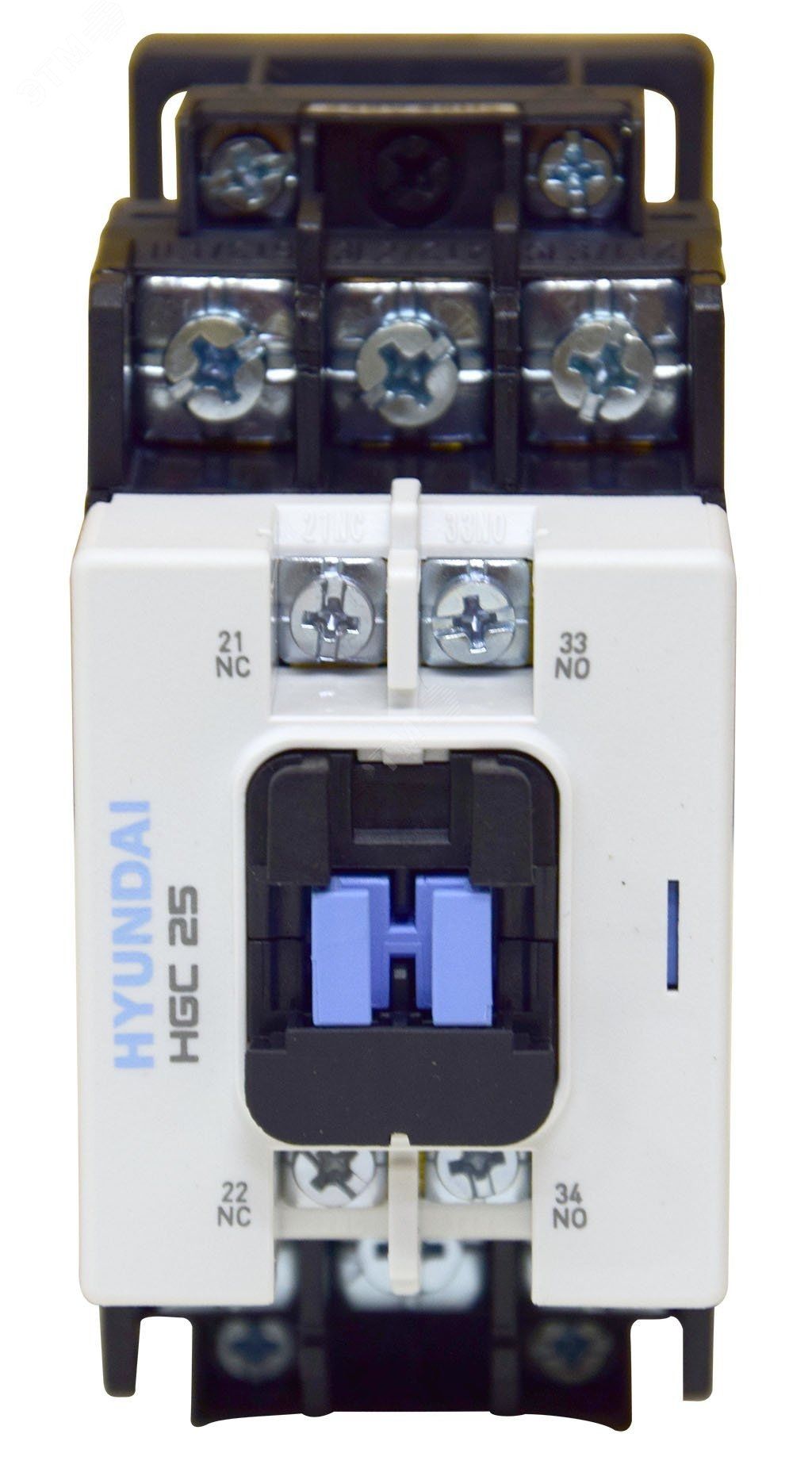

Магнитный контактор HGC25 11NS X220 25А 11 квт при АС3 (380-440В) напряжение катушки 220В АC 1НО+1НЗ - 13.01.01.000540 HYUNDAI

Магнитный контактор Элком HGC25 11NS X220 предназначен для частого включения и отключения трёхфазных электродвигателей мощностью до 11 кВт. Устройство работает в сетях переменного тока 380–440 В, управление осуществляется через катушку на 220 В AC. Подходит для установки на DIN-рейку в промышленных щитах.

Назначение и область применения

Магнитный контактор Элком HGC25 11NS X220 используется для дистанционного управления трёхфазными асинхронными двигателями в циклических режимах работы. Применяется в системах автоматизации: насосах, вентиляторах, компрессорах, конвейерах, станках. Категория применения AC-3 означает, что устройство рассчитано на пуск и остановку двигателей под нагрузкой, включая частые включения - до 600 раз в час.

Технические характеристики

• Номинальный ток: 25 А - максимальный постоянный ток, который выдерживает контактная группа при напряжении 380–440 В
• Номинальная мощность двигателя: 11 кВт - рекомендованная мощность защищаемого оборудования
• Напряжение катушки управления: 220 В AC - требует подачи именно переменного тока этого значения для срабатывания
• Число силовых полюсов: 3 - переключает все три фазы одновременно
• Количество вспомогательных контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ) - используются для сигнализации, блокировок, самоблокировки
• Максимальное сечение кабеля: 10 мм2 - допустимый диаметр провода для подключения к силовым зажимам
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям и от крупных частиц, но не от воды и пыли
• Климатическое исполнение: УХЛ3 - предназначено для эксплуатации в помещениях с умеренным климатом, температурой от −25C до +40C
• Способ монтажа: DIN-рейка - совместим со стандартной рейкой типа TS35
• Исполнение: нереверсивное - не позволяет менять направление вращения двигателя

Совместимость и монтаж

Магнитный контактор Элком HGC25 11NS X220 легко монтируется на DIN-рейку шириной 35 мм. Для подключения используйте кабель сечением до 10 мм2. Силовые контакты расположены сверху и снизу - подключение выполняется винтовыми зажимами. Вспомогательные контакты доступны с боковой стороны - их можно использовать для создания цепей управления, например, для кнопочного поста или PLC. Не требуется дополнительное крепление - устройство фиксируется защёлкой. Убедитесь, что катушка получает именно 220 В переменного тока - постоянный ток не вызовет срабатывание.

Безопасность и стандарты

Магнитный контактор соответствует требованиям ГОСТ Р 50030.1 и МЭК 60947-1. Это гарантирует соответствие международным нормам безопасности, надёжности и долговечности. Конструкция исключает случайное замыкание фаз, обеспечивает механическую изоляцию между силовыми и вспомогательными цепями. Сертифицирован для использования в промышленных условиях.

Преимущества

• Высокая коммутационная износостойкость - рассчитан на десятки тысяч операций включения/выключения
• Устойчивость к скачкам напряжения - катушка 220 В AC имеет хорошую помехоустойчивость
• Простота замены - стандартный форм-фактор, совместим с аналогичными моделями других производителей
• Наличие вспомогательных контактов - позволяет реализовать базовую логику управления без внешних реле

Ограничения применения

• Не подходит для реверсивных схем - отсутствуют парные контакторы для изменения направления вращения
• Защита IP20 не допускает использование во влажных, запылённых или наружных условиях - нужна дополнительная герметизация корпуса
• Не предназначен для работы с постоянным током - катушка 220 В AC не сработает от DC
• Максимальная мощность 11 кВт - нельзя применять для двигателей выше этой отметки даже при меньшем токе
• Не содержит теплового реле - необходимо дополнительно устанавливать защиту от перегрузки

Примеры использования

• Автоматический пуск насоса в системе водоснабжения по сигналу от датчика уровня
• Управление вентилятором охлаждения в печи с помощью терморегулятора
• Включение конвейера в линии производства по команде от контроллера
• Циклическая работа компрессора в воздушной системе с частыми пусками

Практические советы

• Проверьте напряжение на катушке перед первым включением - недостаточное или завышенное напряжение снижает срок службы
• Подключите вспомогательный НО-контакт к индикатору состояния - так проще диагностировать работу устройства
• Используйте вспомогательный НЗ-контакт для блокировки старта при аварийном отключении
• При монтаже соблюдайте минимальный зазор между соседними аппаратами - не менее 10 мм для теплоотвода
• Обязательно установите предохранители или автоматические выключатели на входе - контактор не защищает от КЗ
• При замене убедитесь, что новый контактор имеет ту же катушку (X220) и тип контактов - иначе схема управления не будет работать
