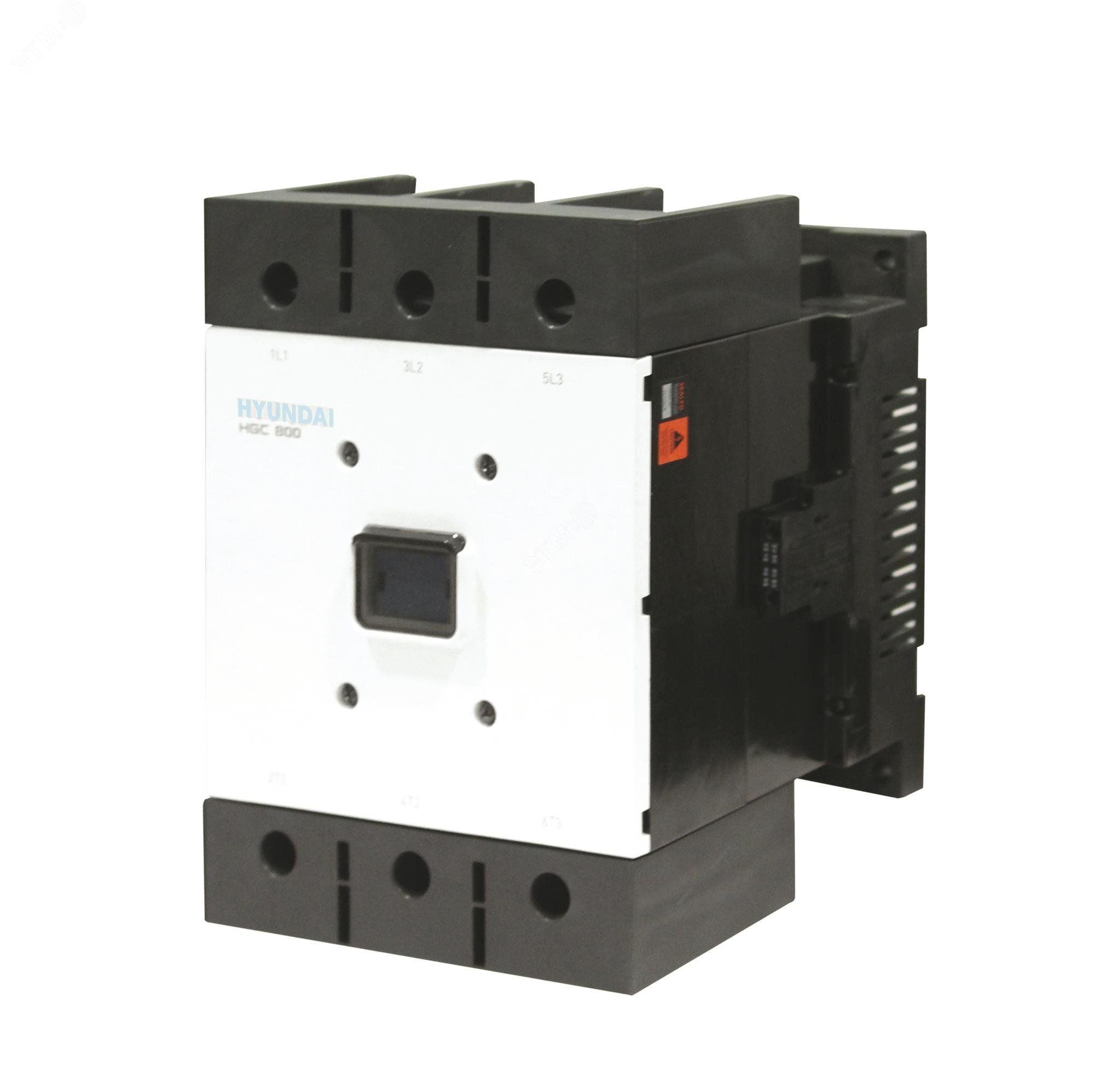

Магнитный контактор HGC800 22NS F220 800А 440 кВт при АС3 (380-440В) кат. 100-240В АC 110-220 DC 2НО+2НЗ | 13.01.01.000560 HYUNDAI

Магнитный контактор HGC800 22NS F220 800А 440 кВт при АС3 (380-440В) категория 100-240В АC 110-220 DC 2НО+2НЗ - это трёхполюсный нереверсивный аппарат для коммутации силовых цепей электродвигателей мощностью до 440 кВт. Произведён брэндом Элком, артикул 13.01.01.000560, предназначен для промышленного использования в системах автоматического управления.

Назначение и область применения

Магнитный контактор HGC800 22NS F220 800А 440 кВт при АС3 (380-440В) категория 100-240В АC 110-220 DC 2НО+2НЗ используется для включения и отключения трёхфазных асинхронных двигателей в режиме AC-3 - то есть при частых пусках, реверсах и остановках под нагрузкой. Подходит для управления насосами, компрессорами, вентиляторами, конвейерами и другим оборудованием на заводах, в цехах и на объектах ЖКХ. Контактор работает в паре с тепловым реле или устройством защиты двигателя.

Технические характеристики

• Номинальный ток: 800 А - способен выдерживать длительную работу при такой нагрузке в цепях переменного тока.
• Номинальная мощность двигателя: 440 кВт при напряжении 380–440 В (класс AC-3).
• Количество полюсов: 3 - управление трёхфазной сетью.
• Напряжение катушки управления: 220 В переменного тока (AC) - совместим с большинством промышленных систем управления.
• Количество вспомогательных контактов: 2 нормально открытых (НО) + 2 нормально закрытых (НЗ) - используются для сигнализации, блокировок и логических схем.
• Максимальное сечение кабеля: 2,5 мм2 - для подключения к контактным зажимам; требует точного соблюдения этого параметра.
• Степень защиты: IP20 - защищает от прикосновений к токоведущим частям, но не от пыли и влаги; устанавливается внутри щита.
• Способ монтажа: на монтажную плату - фиксируется болтами на DIN-рейке или специальной панели, не имеет встроенных креплений.
• Климатическое исполнение: УХЛ3 - рассчитан на работу при температуре от −25C до +40C и относительной влажности до 90% без конденсации.
• Напряжение изоляции: 1000 В - обеспечивает безопасную работу в сетях до 690 В.
• Соответствие стандартам: ГОСТ Р 50030.1, МЭК 60947-1 - соответствует требованиям безопасности и надёжности для промышленных контакторов.

Совместимость и монтаж

Магнитный контактор HGC800 22NS F220 800А 440 кВт при АС3 (380-440В) категория 100-240В АC 110-220 DC 2НО+2НЗ монтируется исключительно на монтажную плату или DIN-рейку. Для подключения силовых проводов используйте кабель сечением не более 2,5 мм2 - большие сечения не войдут в зажимы. Катушка управления рассчитана только на 220 В AC - нельзя подавать постоянный ток или другие значения напряжения. Вспомогательные контакты (2НО+2НЗ) можно использовать для передачи сигналов в ПЛК, световые индикаторы или цепи блокировки других контакторов. Не допускается установка вне электрического шкафа - IP20 не защищает от внешней среды.

Безопасность и стандарты

Магнитный контактор HGC800 22NS F220 800А 440 кВт при АС3 (380-440В) категория 100-240В АC 110-220 DC 2НО+2НЗ сертифицирован по ГОСТ Р 50030.1 и МЭК 60947-1. Это гарантирует соответствие требованиям к механической прочности, термической стойкости и электрической изоляции. Применение в соответствии с этими стандартами снижает риск перегрева, сваривания контактов и аварийных отключений. Обязательно использование устройства защиты от перегрузки (например, теплового реле) - сам контактор не обеспечивает защиту двигателя.

Преимущества

• Высокая коммутационная способность - 800 А позволяет управлять крупными двигателями без необходимости в дополнительных усилителях.
• Чёткая схема вспомогательных контактов - 2НО+2НЗ дают гибкость для реализации сложных логических схем управления.
• Стандартное напряжение катушки 220 В AC - совместим с большинством промышленных контроллеров и пультов управления.
• Надёжная конструкция - контактор прошёл тестирование на долговечность при частых включениях в условиях AC-3.

Ограничения применения

• Не предназначена для работы в открытом воздухе или сыром помещении - степень защиты IP20 не предохраняет от влаги и пыли.
• Нельзя применять с постоянным током - катушка рассчитана только на 220 В переменного тока.
• Подключение кабелей сечением больше 2,5 мм2 невозможно - это повредит зажимы и вызовет нагрев.
• Не подходит для реверсивных схем - контактор нереверсивный, для изменения направления вращения нужен второй контактор.
• Требуется обязательная установка в электрический шкаф - не может работать как самостоятельный элемент.

Примеры использования

• Управление насосной станцией в системе водоснабжения - включение/выключение при достижении заданного уровня воды.
• Автоматический запуск вентиляционного оборудования в промышленном цехе по расписанию.
• Контроль работы конвейера на пищевом производстве через сигнал от датчиков положения.
• Система пуска компрессора в воздушной сети - с использованием одного из НО контактов для индикации состояния “работает”.

Практические советы

• Проверьте напряжение питания катушки перед подключением - даже кратковременная подача 380 В вместо 220 В выведет контактор из строя.
• Используйте только медные кабели сечением ≤2,5 мм2 - алюминий или слишком толстые жилы не подходят.
• При сборке схемы учтите, что НЗ контакты замыкаются при отключенной катушке - они удобны для аварийной сигнализации.
• Обеспечьте достаточное охлаждение вокруг контактора - при работе на пределе 800 А возможен нагрев корпуса.
• Для продления срока службы рекомендуется периодически проверять состояние контактов - особенно при частых пусках (>100 раз/час).
