Контактор электромагнитный нереверсивный ПМ12-040160 У3 В 220В (1з) - 050160102ВВ220000010 КашинЗЭА

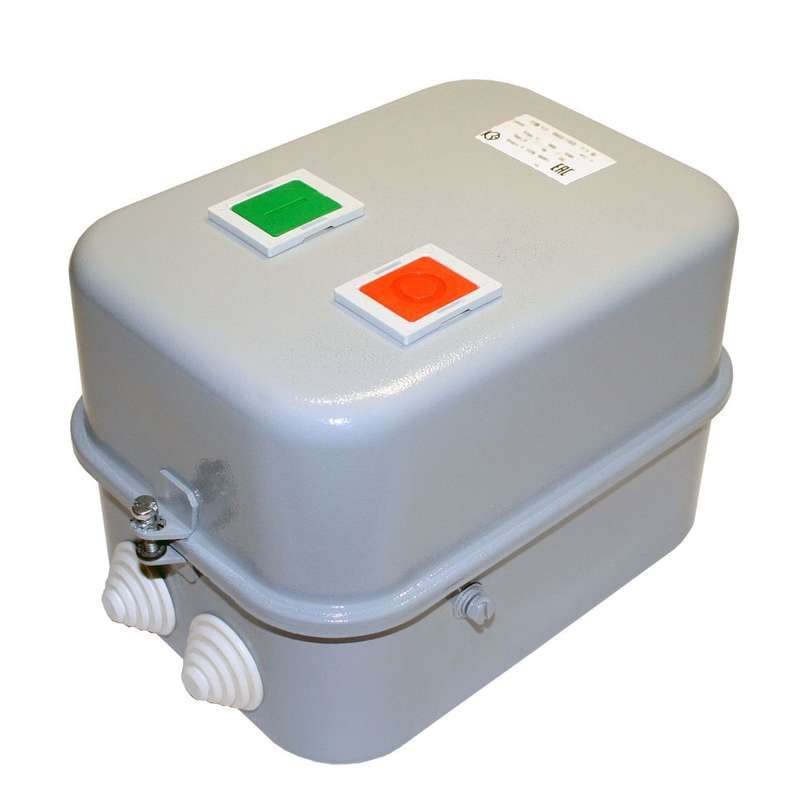

Контактор электромагнитный нереверсивный У3 В 220В 1з/1НО от КЗЭА - устройство для дистанционного включения и выключения трёхфазных электродвигателей мощностью до 18,5 кВт. Артикулы пм12-040160 и 050160102вв220000010 подходят для стационарной установки на монтажную плату в условиях умеренного климата.

Назначение и область применения

Контактор электромагнитный нереверсивный У3 В 220В 1з/1НО используется для коммутации силовой цепи трёхфазных асинхронных двигателей с короткозамкнутым ротором. Он обеспечивает удалённое включение, выключение и защиту от длительных перегрузок и обрыва фазы. Применяется в системах автоматизации: станках, насосах, вентиляторах, конвейерах. Подходит для стационарных установок, где требуется надёжное управление без необходимости реверса двигателя.

Технические характеристики

• Напряжение питания катушки: 220 В переменного тока - работает от стандартной однофазной сети 220 В.
• Номинальный ток: 40 А - способен коммутировать нагрузку до этого значения без перегрева.
• Напряжение изоляции: 660 В - допустимый максимум для силовых контактов в трёхфазных сетях.
• Род тока: Переменный (AC) - совместим с сетями 50–60 Гц.
• Количество контактов: 3 нормально открытых (НО) + 1 нормально закрытый (НЗ) - три контакта для управления двигателем, один вспомогательный для сигнализации или блокировки.
• Номинальная мощность двигателя: 18,5 кВт - оптимальная нагрузка для данного контактора.
• Способ монтажа: На монтажную плату - крепится через отверстия и выводы на печатной плате, не требует DIN-рейки.
• Степень защиты: IP40 - защищён от предметов больше 1 мм, но не от воды и пыли; не предназначен для открытых площадок.
• Тип подключения: Винтовые зажимы - надёжное соединение проводов сечением до 16 мм2.
• Климатическое исполнение: У3 - рассчитан на работу при температуре от −25C до +40C и относительной влажности до 95% при +25C.

Совместимость и монтаж

Контактор электромагнитный нереверсивный У3 В 220В 1з/1НО монтируется исключительно на монтажную плату. Его корпус имеет четыре крепёжных отверстия и выводы для пайки или вставки в печатную плату. Не совместим с DIN-рейками. Для подключения используйте медные провода сечением 1,5–16 мм2. Обязательно соблюдайте расстояние между соседними аппаратами - минимум 10 мм для теплоотвода. Напряжение на катушке должно точно соответствовать 220 В +-10%; при завышении возможен выход из строя катушки.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р МЭК 60947-4-1 и применяется в соответствии с правилами устройства электроустановок (ПУЭ). Защита IP40 предотвращает попадание инструментов и крупных частиц, но не обеспечивает герметичность. Для защиты катушки от импульсных перенапряжений рекомендуется установить ограничитель перенапряжения (ОПН) параллельно её выводам - особенно при использовании с частотными преобразователями или длинными кабелями.

Преимущества

• Высокая механическая долговечность - рассчитан на десятки тысяч операций включения/выключения.
• Чёткая коммутация благодаря жёсткой конструкции контактов - снижена вероятность сваривания.
• Наличие одного вспомогательного контакта (1НЗ) позволяет реализовать блокировочные схемы без внешних модулей.
• Простая замена - все элементы доступны для обслуживания без демонтажа всей системы.

Ограничения применения

• Не предназначен для реверсирования двигателей - отсутствуют контакты для переключения фаз.
• Защита IP40 запрещает использование во влажных помещениях, на улице или в местах с высокой запылённостью.
• Не содержит встроенной тепловой защиты - необходимо использовать внешний тепловое реле при работе с двигателями близко к пределу 18,5 кВт.
• Подходит только для AC-сетей - нельзя применять в постоянном токе даже при том же напряжении.

Примеры использования

• Автоматизация станка с ЧПУ - включение шпинделя по сигналу контроллера.
• Система вентиляции в цеху - управление большими вентиляторами через PLC.
• Насосная группа - пуск и остановка насосов по уровню жидкости.
• Линии конвейеров - последовательное включение секций с помощью вспомогательного контакта.

Практические советы

• Проверьте соответствие напряжения катушки перед первым включением - 220 В +-10%. Отклонение вызывает перегрев или отказ.
• При монтаже на плату используйте паяльник с регулируемой температурой - перегрев выводов повреждает внутреннюю изоляцию.
• Для продления срока службы подключите ОПН параллельно катушке, особенно если питание проходит через кабель длинее 20 метров.
• Не используйте этот контактор для управления нагрузками выше 40 А - даже если двигатель заявлен как 18,5 кВт, пусковой ток может достигать 6–8× от номинала.
• При сборке схемы учтите расположение вспомогательного контакта - он расположен на стороне катушки и часто используется для самоблокировки.
