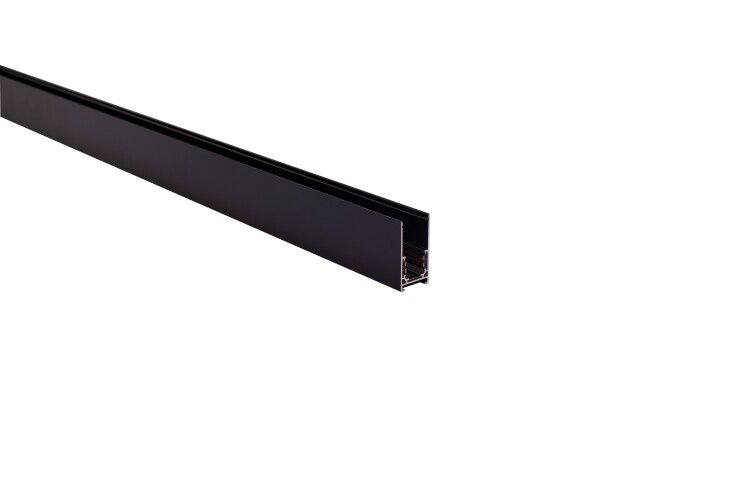

Магнитный трековый шинопровод TRM-S20-300-B накладной 3м 48V черный | Б0054840 ЭРА

Шинопровод трековый накладной/подвесной магнитный 3м 48В черный TRM-S20-300-B - это гибкий источник питания для светодиодных лент и других устройств постоянного тока до 48 В. Разработан для быстрого монтажа на стене или потолке, совместим с магнитными модулями и подходит для интерьерного освещения, выставочных решений и оборудования с низковольтным питанием.

Назначение и область применения

Шинопровод TRM-S20-300-B предназначен для передачи электроэнергии на расстоянии в системах с низким напряжением - 48 В постоянного тока. Он служит основой для подключения магнитных светильников, LED-лент, датчиков и других устройств, которые требуют надежного и гибкого источника питания. Подходит для использования в торговых залах, музеях, офисах, гостиницах и домашних интерьерах, где важна эстетика и возможность перенастройки освещения без демонтажа.

Технические характеристики

• Номинальное напряжение: 48 В постоянного тока
• Максимальная мощность на фазу: 240 Вт
• Количество фаз: одна
• Материал корпуса: алюминий
• Токоведущие элементы: медные шины
• Степень защиты: IP20 - защищён от прикосновения пальцами, но не от воды и пыли
• Форма: прямоугольный профиль
• Внешний диаметр: 62 мм
• Цвет: чёрный, матовая поверхность
• Длина: 3 метра
• Класс защиты от поражения током: III - безопасен при использовании с источником ограниченной мощности (SELV)

Совместимость и монтаж

Шинопровод TRM-S20-300-B работает исключительно с магнитными контактами и аксессуарами серии TRM-S20. Для накладного монтажа требуется использовать фиксаторы TRM-S20-SH - они обеспечивают устойчивую фиксацию на плоской поверхности. Шинопровод можно подвесить с помощью соответствующих кронштейнов (не входят в комплект). Кабель питания подключается через торцевые разъёмы - в комплекте уже есть две заглушки TRM-S20-EC-B, которые закрывают открытые концы. Обязательно соблюдайте полярность при подключении: + и – должны совпадать с маркировкой на шине.

Безопасность и стандарты

TRM-S20-300-B соответствует классу защиты III - это значит, что он безопасен при работе от источника с ограниченной мощностью (SELV), который не создаёт опасного напряжения даже при повреждении изоляции. Однако IP20 не обеспечивает защиту от влаги и пыли - применять в помещениях с высокой влажностью, на улице или в цехах запрещено. Не используйте с сетью 220 В - только с внешним блоком питания 48 В DC.

Преимущества

• Удобство переconfiguration: легко перемещать или заменять светильники без перепайки проводов
• Скрытый вид: чёрный матовый корпус не бросается в глаза
• Высокая теплопроводность алюминиевого корпуса снижает нагрев токоведущих частей
• Магнитное соединение позволяет быстро подключать устройства одной рукой
• Комплектация включает заглушки - не нужно докупать дополнительные элементы для завершения системы

Ограничения применения

• Не предназначены для влажных помещений, улицы, производственных участков с пылью
• Максимальная нагрузка - 240 Вт на всю длину; превышение вызывает перегрев и выход из строя
• Работает только с устройствами, рассчитанными на 48 В постоянного тока
• Не совместим с другими сериями шинопроводов - только с продукцией TRM-S20
• Не допускается механическое воздействие - удары, давление, изгиб могут повредить внутренние контакты

Примеры использования

• Освещение витрин в магазинах - легкое изменение направления света без перепрошивки
• Подсветка потолочных ниш в интерьере квартир и ресторанов
• Системы освещения на выставках и презентационных стендах
• Индивидуальное освещение рабочих мест в офисах с возможностью регулировки положения светильников
• Световые панели в медицинских учреждениях, где нужна чистота и отсутствие сложных проводов

Практические советы

• Перед монтажом проверьте, чтобы блок питания выдавал именно 48 В постоянного тока - отклонение более +-5% может повредить оборудование
• Учитывайте посадочный диаметр 62 мм - выбирайте крепёж и декоративные элементы с подходящими размерами
• Если длина 3 метра недостаточна - используйте несколько шинопроводов TRM-S20-300-B с параллельным подключением, но не последовательным
• Не забудьте закрыть все свободные концы заглушками TRM-S20-EC-B - открытые контакты опасны при случайном прикосновении
• При установке на деревянную или пластиковую поверхность используйте только рекомендованные фиксаторы TRM-S20-SH - саморезы или клей могут повредить корпус
