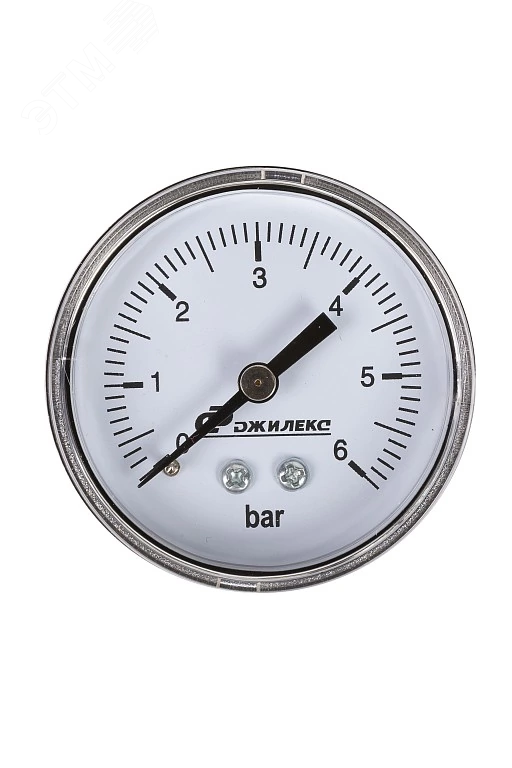

Манометр МDA 50/6 -1/4'' аксиальный - 9003 ДЖИЛЕКС

Манометр аксиальный 50/6 -1/4 дюйм от Джилекс - простой и надёжный прибор для контроля избыточного давления в трубопроводах с резьбовым подключением. Артикул 9003 подходит для бытовых и промышленных систем, где требуется точный мониторинг давления до 6 бар.

Назначение и область применения

Манометр аксиальный 50/6 -1/4 дюйм используется для измерения избыточного давления - то есть разницы между давлением внутри системы и атмосферным давлением. Он не измеряет вакуум или отрицательные значения. Подходит для установки на насосах, гидроаккумуляторах, системах водоснабжения, канализации и других замкнутых контурах с жидкостью или воздухом под давлением до 6 бар.

Технические характеристики

• Диаметр корпуса: 50 мм - удобный размер для чтения показаний с расстояния
• Диапазон измерения: 0–6 бар - максимальная отметка шкалы соответствует предельному рабочему давлению
• Тип присоединения: аксиальное - шток указателя направлен прямо по оси трубы, что упрощает монтаж в ограниченном пространстве
• Тип соединения: резьбовое - стандартная НР-резьба 1/4 дюйма
• Гарантийный срок: 12 месяцев

Совместимость и монтаж

Манометр аксиальный 50/6 -1/4 дюйм совместим с трубами и оборудованием, имеющими внутреннюю или внешнюю резьбу ГОСТ 6357-81 (NPT / НР) 1/4". Для монтажа используйте герметизирующий материал - лён с краской или ФУМ-ленту. Убедитесь, что резьба на трубе точно соответствует 1/4" - несовпадение вызывает протечки или повреждение прибора. Аксиальная форма позволяет устанавливать прибор вплотную к стенке или другому элементу, не требуя свободного места вокруг шкалы.

Безопасность и стандарты

Производитель Джилекс соблюдает требования к точности и прочности аналогичных приборов для среднего давления. Манометр не предназначен для работы с агрессивными средами - например, кислотами, щелочами или маслом. Применяйте только в системах с чистой водой или воздухом. Не допускается перегрузка свыше 6 бар - это может привести к выходу из строя механизма.

Преимущества

• Простая механическая конструкция - не требует питания, не выходит из строя при скачках напряжения
• Чёткая шкала с крупной цифрой - легко считывать показания даже при плохом освещении
• Стандартный размер 50 мм - совместим с большинством кронштейнов и переходников
• Аксиальное исполнение снижает риск повреждения при сборке в плотных узлах

Ограничения применения

• Не работает с вакуумом - минимальное значение - 0 бар, ниже него показания не отображаются
• Не предназначена для агрессивных сред - масло, химические растворители, пар высокого давления
• Не рекомендован для постоянной нагрузки выше 5 бар - длительная работа на максимуме сокращает срок службы
• Не имеет защиты от влаги выше IP54 - не устанавливается на открытых площадках без кожуха

Примеры использования

• На входе насосной станции Джилекс для контроля давления в гидроаккумуляторе
• На трубопроводе после обратного клапана в системе автономного водоснабжения
• На воздушном компрессоре для проверки давления в баллоне
• Как диагностический инструмент при обслуживании тепловых пунктов

Практические советы

• Перед установкой проверьте резьбу на предмет деформаций - даже маленький изгиб может повредить манометр при затяжке
• Затягивайте руками, не применяйте ключи - переусилие трещины в корпусе
• Если система часто работает на грани 6 бар, рассмотрите вариант с запасом по диапазону - например, 0–10 бар
• При монтаже ориентируйте шкалу так, чтобы её было видно с уровня глаз - это ускорит диагностику
• Проверяйте соответствие резьбы перед покупкой - некоторые импортные устройства используют NPT, а не НР; они взаимозаменяемы, но требуют осторожности при соединении
