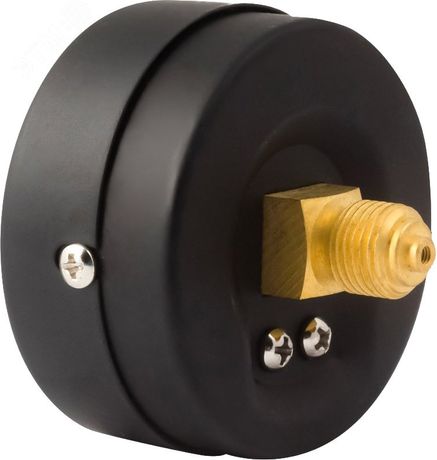

Манометр общетехнический осевой ТМ-310Т.00 0...1,6 МРа 1/4' 150С кл.2.5 - 00000011023 РОСМА

Манометр общетехнический осевой 0…1,6 МПа 1/4 дюйма 150 мм класс точности 2.5 от бренда РОСМА предназначен для контроля избыточного давления в системах с неагрессивными средами. Этот прибор надёжно работает в условиях промышленного оборудования и легко устанавливается благодаря стандартному резьбовому соединению.

Назначение и область применения

Манометр общетехнический осевой 0…1,6 МПа 1/4 дюйма 150 мм класс точности 2.5 измеряет избыточное давление - то есть давление выше атмосферного. Он подходит для работы с жидкостями и газами, которые не повреждают медные сплавы, не являются вязкими и не кристаллизуются при рабочих температурах до +150 C.

Области применения: системы теплоснабжения, водоснабжения, вентиляции, компрессорные установки, гидравлические и пневматические линии, оборудование машиностроения. Часто используется на насосах, котлах, воздушных ресиверах и технологических трубопроводах.

Технические характеристики

• Диапазон измерений: 0–1,6 МПа (16 бар)
• Класс точности: 2,5 - допустимая погрешность +-2,5% от верхнего предела шкалы
• Размер корпуса: 150 мм (диаметр корпуса)
• Тип подключения: резьба G 1/4 дюйма (внутренняя)
• Чувствительный элемент: трубка Бурдона
• Материал корпуса: сталь
• Материал механизма: латунный сплав
• Максимальная температура среды: +150 C
• Тип шкалы: осевой - стрелка расположена перпендикулярно направлению подключения

Совместимость и монтаж

Подключение осуществляется через внутреннюю резьбу G 1/4 дюйма. Для герметизации рекомендуется использовать лён с уплотнительной пастой или ФУМ-ленту. Установка возможна как на горизонтальные, так и на вертикальные участки трубопровода. Главное условие - чтобы манометр был доступен для наблюдения и не подвергался механическим ударам или вибрациям.

Не используйте переходники с другими типами резьбы - это может вызвать протечки или повредить резьбу. Диаметр корпуса 150 мм требует достаточного места вокруг точки установки.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 2405-88 для манометров общего назначения. Конструкция обеспечивает безопасную работу при давлениях в пределах указанного диапазона. Перегрузка свыше 1,6 МПа может привести к выходу из строя трубки Бурдона.

Преимущества

• Стальной корпус обеспечивает прочность и долговечность в жестких условиях
• Латунный механизм устойчив к коррозии и обеспечивает стабильную работу
• Осевая конструкция удобна для монтажа в ограниченном пространстве рядом с трубопроводом
• Широко распространённый формат - совместим с большинством стандартных адаптеров и кронштейнов

Ограничения применения

• Не применяется для агрессивных сред: кислот, щелочей, сероводорода, хлора - они разрушают латунь и сталь
• Не подходит для вязких, загрязнённых или кристаллизующихся жидкостей (например, масла высокой вязкости, суспензий, расплавленного сахара)
• Запрещено использование при температуре среды выше +150 C - риск деформации трубки Бурдона
• Класс точности 2,5 не подходит для прецизионных измерений; для лабораторий и калибровочных работ требуется более точный прибор

Примеры использования

• Контроль давления воздуха в пневматической линии станка
• Наблюдение за давлением воды в системе центрального отопления
• Фиксация давления пара в теплообменнике
• Контроль давления на входе компрессора

Практические советы

• Перед установкой проверьте соответствие резьбы - G 1/4 дюйма отличается от NPT или метрической резьбы
• При монтаже не затягивайте слишком сильно - можно повредить резьбу или корпус
• Для защиты от вибраций используйте демпфирующие фитинги или резиновые прокладки
• Если среда имеет высокую температуру, установите сифонную трубку между манометром и трубопроводом - это снижает термическую нагрузку на механизм
• Регулярно проверяйте показания - при постоянной работе в пределе шкалы срок службы сокращается
