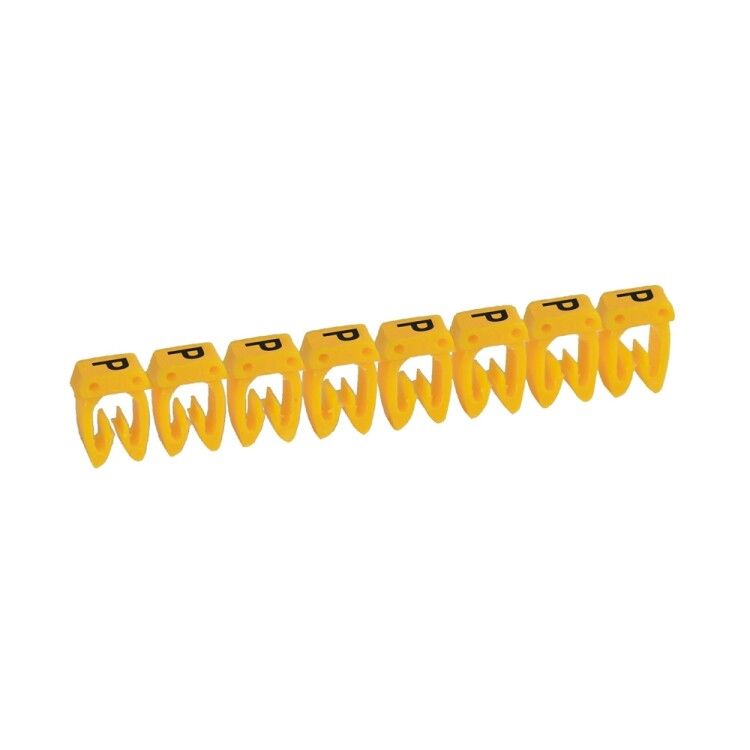

Маркер CAB 3 - для кабеля 0,15-0,5 мм² заглавная буква P | 038125 Legrand

Маркер для кабеля и клеммных блоков CAB3 P 0.15-0.5 кв.мм от Legrand Euro - это компактный элемент маркировки для тонких проводов в диапазоне 0,15–0,52 мм2. Он предназначен для быстрой идентификации жил на клеммных блоках, распределительных коробках и панелях управления. Артикул 038125 входит в серию CAB 3 и совместим с системой Legrand.

Назначение и область применения

Маркер CAB3 P 0.15-0.5 кв.мм используется для обозначения отдельных проводов и кабелей малого сечения. Подходит для работы с контрольными цепями, автоматикой, слаботочным оборудованием, устройствами автоматизации и коммуникационной аппаратурой. Применяется там, где важна четкая визуальная идентификация - например, при обслуживании панелей управления, реле, терминалов и модульного оборудования.

Технические характеристики

• Номинальное сечение провода: 0,15 – 0,52 мм2 - оптимально для тонких медных жил, используемых в сигнальных и управляющих цепях;
• Диаметр кабеля: 1 – 2,3 мм - соответствует типичному размеру изолированных проводов категории AWG 24–20;
• Материал: пластик - устойчив к механическому воздействию, не проводит ток, не выгорает;
• Цвет: желтый - обеспечивает высокую контрастность, легко заметен на фоне других цветов;
• Тип маркировки: буквенная - позволяет нанести обозначения буквами (например, A1, B2, L1);
• Способ монтажа: защелка - фиксируется одним движением без инструментов;
• Исполнение: форма брошюры - удобно открывается и закрывается, как книжка, для вставки этикетки.

Совместимость и монтаж

Маркер CAB3 P 0.15-0.5 кв.мм совместим со всеми клеммными блоками серии CAB 3 от Legrand. Устанавливается на провод перед зажимом клеммы: защелка плотно фиксирует маркер вокруг изоляции, не повреждая жилу. Для установки достаточно вставить провод в гнездо и защелкнуть крышку - никаких винтов, клея или инструментов не требуется. Маркер можно снять и переиспользовать, если необходимо изменить обозначение.

Преимущества

• Удобство монтажа - защелка работает одной рукой даже в ограниченном пространстве;
• Четкая видимость - яркий желтый цвет и возможность ручной маркировки снижают риск ошибок при обслуживании;
• Стандартная совместимость - полностью интегрирован в экосистему Legrand CAB 3, что гарантирует долговечность и точную посадку;
• Экономия времени - замена или добавление маркировки занимает несколько секунд.

Ограничения применения

• Не предназначены для проводов сечением более 0,52 мм2 - при попытке установки на thicker кабель возможен перегиб или повреждение корпуса;
• Не рекомендуются для внешней прокладки - материал не рассчитан на прямое UV-воздействие или постоянную влагу;
• Не подходят для силовых цепей выше 250 В переменного тока - используются исключительно в слаботочных системах.

Примеры использования

• Обозначение входов/выходов в PLC-панели;
• Разметка проводов в релейных шкафах;
• Индикация фаз и нулевых проводов в контроллерах HVAC;
• Маркировка сигналов в системах безопасности (датчики, кнопки, сирены);
• Подключение терминалов в щитах автоматики для пищевой промышленности.

Практические советы

• Перед установкой проверьте диаметр изоляции провода - он должен находиться в пределах 1–2,3 мм; если слишком тонко - маркер будет болтаться, если слишком толсто - не защелкнется;
• Используйте маркер с полем для надписи: пишите четкими чернилами, лучше перманентными, чтобы надпись не стиралась;
• Для массовой маркировки заказывайте наборы с одинаковым цветом - так проще группировать функциональные цепи;
• Артикул 038125 - часть серии CAB 3, поэтому все маркеры этой серии взаимозаменяемы по форме и креплению;
• Храните запасные маркеры в оригинальной упаковке - они хрупкие и могут сломаться при механическом давлении.
