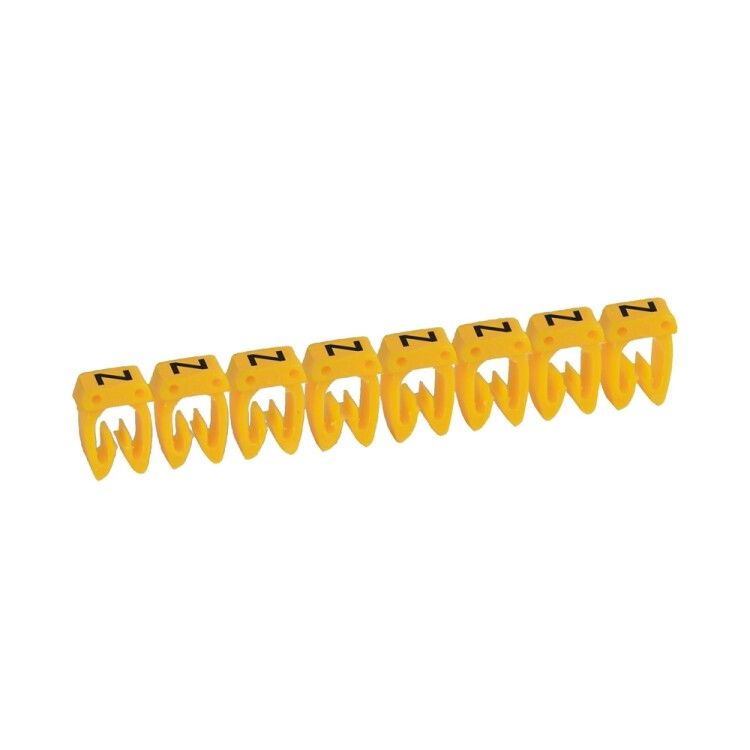

Маркер CAB 3 - для кабеля 4-6 мм² заглавная буква Z | 038385 Legrand

Маркер кабельный CAB3 Z 4-6 кв.мм от Legrand - это компактная пластиковая метка с защёлкой для маркировки проводов и кабелей сечением 4–6 мм2. Подходит для быстрой идентификации жил в распределительных щитах, панелях управления и на объектах с высокой плотностью коммуникаций.

Назначение и область применения

Маркер кабельный CAB3 Z 4-6 кв.мм предназначен для постоянной маркировки одножильных и многожильных кабелей в электроустановках. Благодаря наличию поля для надписи позволяет четко обозначить назначение каждой жилы - например, фаза L1, ноль N, земля PE или номер цепи. Применяется в промышленном оборудовании, автоматических системах, силовых шкафах, лифтах и системах освещения.

Технические характеристики

• Диаметр кабеля: 2,3–2,8 мм / 3,8–5 мм - соответствует сечению 4–6 мм2
• Материал: прочный термостойкий пластик
• Цвет: желтый - обеспечивает хорошую видимость даже в условиях слабого освещения
• Тип маркировки: буквенный - можно записывать символы, цифры или сочетания
• Способ монтажа: защёлка - фиксируется на кабеле без инструментов
• Исполнение: блокнотного типа - несколько меток соединены в единую ленту для удобного отрывания

Совместимость и монтаж

Маркер кабельный CAB3 Z 4-6 кв.мм совместим с кабелями, имеющими внешний диаметр в пределах 2,3–5 мм. Монтаж выполняется просто: кабель вставляется в защёлку до характерного щелчка - фиксация происходит без усилий. Отдельные метки легко отрываются от ленты, что ускоряет работу при массовой маркировке. Для записи используется обычный маркер или ручка - поверхность матовая, хорошо принимает чернила.

Преимущества

• Удобная защёлка исключает случайное соскальзывание с кабеля
• Желтый цвет повышает контрастность надписей, снижает риск ошибок при обслуживании
• Лента из нескольких элементов экономит время при работе с большим количеством жил
• Пластик устойчив к воздействию масел, влаги и перепадам температур в пределах нормальной эксплуатации
• Совместим с сериями Legrand Euro и CAB 3 - стандартизированная система маркировки для унификации проектов

Ограничения применения

• Не предназначена для кабелей с диаметром менее 2,3 мм или более 5 мм - возможна плохая фиксация
• Не рекомендуется использовать в условиях постоянного контакта с открытым пламенем или экстремальными температурами выше +80 C
• Запись маркером не является долговечной при длительном воздействии УФ-излучения - лучше применять внутри щитов
• Не подходит для кабелей с грубой или неровной оболочкой - защёлка может не зафиксироваться

Примеры использования

• Маркировка входящих и выходящих кабелей в распределительном щите жилого дома
• Обозначение цепей управления на станках с ЧПУ
• Разметка проводов в пульте управления лифтом
• Индикация фаз в трёхфазной сети перед подключением оборудования

Практические советы

• Перед использованием проверьте диаметр кабеля - он должен точно попадать в указанный диапазон 2,3–5 мм
• Пишите надпись сразу после установки, пока маркер ещё не закрепился окончательно - так легче исправить ошибку
• Для долговечности используйте качественные перманентные маркеры, устойчивые к спирту и влаге
• При массовой маркировке отрывайте метки по одной - не вытягивайте всю ленту, чтобы не повредить соседние элементы
• Маркер CAB3 Z 4-6 кв.мм от Legrand идеально дополняет другие элементы серии CAB 3 - сохраняйте единый стиль оформления в проекте
