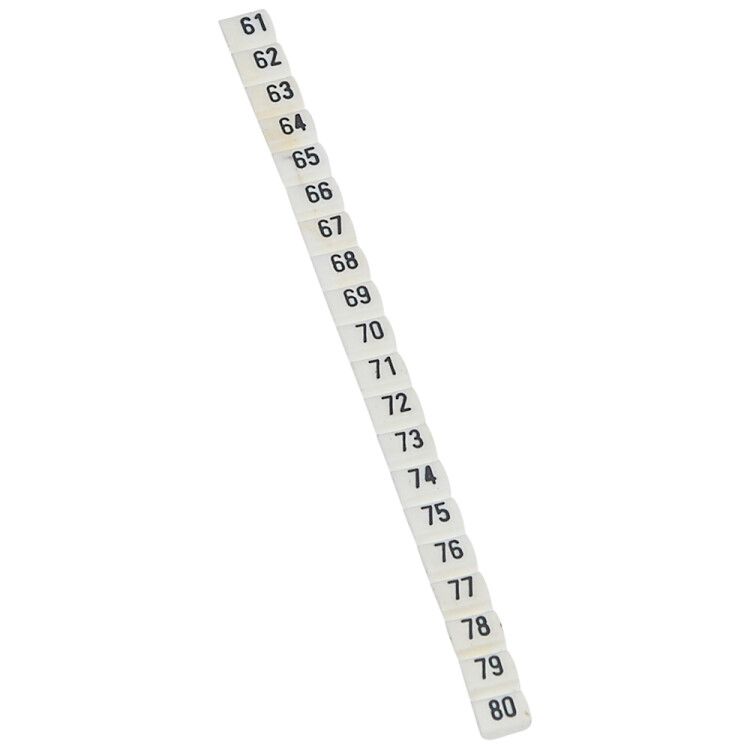

Маркер CAB 3 - для клемм и кабелей 0,5-1,5мм² чёрные цифры на белом фоне 61-80 | 038153 Legrand

Маркер для клемм и кабелей 0.5–1.5 мм2 цифры 61–80 CAB3 от Legrand Euro - это компактный, удобный элемент маркировки для идентификации проводов в распределительных щитах и на оборудовании. Артикул 038153 из серии CAB 3 предназначен для быстрой и долговечной подписи кабелей с жилами диаметром до 1,4 мм.

Назначение и область применения

Этот маркер используется для обозначения кабельных соединений в электрических шкафах, панелях управления, автоматических системах и других местах, где требуется четкая идентификация проводов. Подходит для работы с кабелями сечением 0,5–1,5 мм2. Цифры 61–80 позволяют использовать маркеры в крупных проектах с множеством цепей - например, в промышленном оснащении, системах автоматизации или многоквартирных зданиях.

Технические характеристики

• Диаметр жилы: 0,8–1,4 мм - оптимальная посадка для медных проводов указанного сечения;
• Тип маркировки: цифровые обозначения 61–80, предварительно нанесены;
• С полем для надписи: да - можно дописывать ручкой для уникальной идентификации;
• Материал: прочный пластик - устойчив к механическим воздействиям и химическим средам;
• Цвет: белый - обеспечивает высокую контрастность при нанесении черной или темной надписи;
• Исполнение: блокнот-буклет - маркеры легко вынимаются по одному, не перепутываются;
• Способ монтажа: защелка - фиксируется на кабеле одним движением без инструментов.

Совместимость и монтаж

Маркер совместим с однопроволочными и многожильными кабелями, соответствующими диапазону 0,8–1,4 мм. Для установки достаточно вставить кабель в защелку до характерного щелчка - он плотно фиксируется и не соскальзывает даже при вибрации. Маркеры серии CAB 3 рассчитаны на работу в условиях постоянной нагрузки и частых обслуживаний. Установка возможна как до, так и после прокладки кабеля - гибкость позволяет применять их на уже смонтированных участках.

Преимущества

• Удобство: блокнотная форма исключает потерю и путаницу между номерами;
• Надежность: пластиковая конструкция не трескается при температурных колебаниях от –25C до +70C;
• Читаемость: яркий белый фон и четкие цифры обеспечивают видимость даже в плохо освещенных щитах;
• Совместимость с другими изделиями серии CAB 3 - можно комбинировать с цветными и буквенно-цифровыми маркерами;
• Не требует клея, термической сварки или специальных инструментов.

Ограничения применения

• Не предназначены для кабелей с жилой более 1,4 мм - риск неплотной фиксации;
• Не рекомендуются для открытой прокладки вне щита - материал не устойчив к длительному UV-излучению;
• Не подходят для кабелей с твердой бронированной оболочкой - защелка не открывается для таких диаметров;
• Дописываемая информация должна наноситься только масляной или спиртовой ручкой - обычные маркеры могут стираться.

Примеры использования

• Обозначение выходов PLC в промышленных контроллерах;
• Разметка цепей освещения в этажных щитах многоквартирных домов;
• Идентификация сигналов датчиков на конвейерных линиях;
• Подключение реле и контакторов в распределительных пунктах.

Практические советы

• Перед монтажом проверьте внешний диаметр изоляции кабеля - он должен входить в диапазон 0,8–1,4 мм; если слишком толстый - выберите другой тип маркера;
• Для лучшей сохранности надписи используйте фломастер с негашеной краской - например, Sharpie Oil-Based;
• Храните блокнот в сухом месте - влага может повредить печать цифр;
• При замене старых маркеров - снимайте их осторожно, чтобы не повредить изоляцию кабеля;
• Артикул 038153 и серия CAB 3 от Legrand Euro - часть единой системы маркировки, поэтому все элементы этой серии взаимозаменяемы и стандартизованы.
