Маркер CAB 3 - для клемм и кабелей 1,5-2,5 мм² чёрные цифры на белом фоне 81-100 | 038164 Legrand

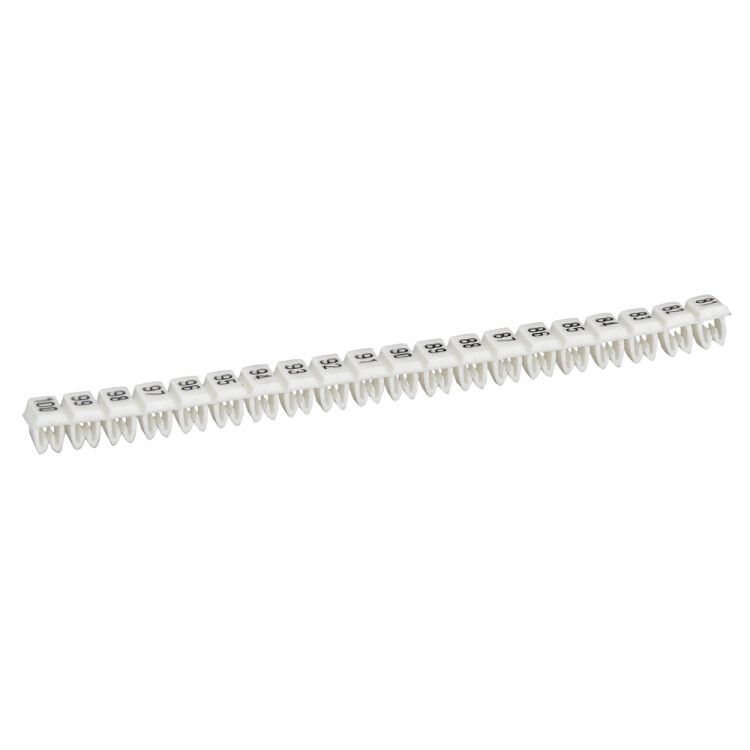

Маркер для кабеля и клемм 1,5–2,5 мм2 цифры 81–100 CAB3 - это одноразовый маркер с защёлкой для быстрой идентификации жил в распределительных коробках, щитах и на оборудовании. Бренд Legrand, артикул 038164, входит в серию CAB 3 и предназначен для работы с проводами малого сечения.

Назначение и область применения

Маркер используется для обозначения кабельных жил номерами от 81 до 100. Подходит для монтажа в силовых и слаботочных цепях: автоматические выключатели, контакторы, реле, распределительные щиты, панели управления. Применяется там, где требуется чёткая и долговременная маркировка - например, на объектах с частой модификацией схем или в условиях высокой нагрузки.

Технические характеристики

• Диапазон сечения кабеля: 1,5–2,5 мм2 (соответствует внешнему диаметру 2,7–3,9 мм)
• Материал корпуса: термостойкий пластик белого цвета
• Тип маркировки: предварительно нанесённые цифры 81–100, поле для ручной записи доступно
• Способ фиксации: защёлка - без винтов, без инструментов
• Форма: брошюра - узкий профиль, удобный для плотного расположения на шине или в щите
• Рабочая температура: совместим с условиями эксплуатации в электрошкафах (до +70 C)

Совместимость и монтаж

Маркер легко фиксируется на изолированном проводе любого типа - медном, алюминиевом, многожильном. Защёлка плотно зажимает кабель при нажатии, не повреждает изоляцию. Установка занимает несколько секунд: просто вставьте провод в гнездо и закройте крышку. Совместим с кабелями, соответствующими ГОСТ 22483 и IEC 60228. Не подходит для жил с диаметром менее 2,7 мм или более 3,9 мм - возможен люфт или перегрузка механизма.

Преимущества

• Быстрый монтаж - не требует отвертки, клея или паяльника
• Устойчивость к механическому воздействию - не выпадает при вибрациях
• Чёткая видимость цифр - контрастная печать на белом фоне
• Поле для ручной записи позволяет дополнять маркировку собственными обозначениями
• Совместим с другими элементами серии CAB 3 - можно использовать в одной системе с аналогичными маркерами

Ограничения применения

• Не предназначены для кабелей сечением меньше 1,5 мм2 или больше 2,5 мм2 - риск некорректной фиксации
• Не рекомендованы для открытых участков под прямыми солнечными лучами - материал может выцветать
• Не подходят для влажных сред вне щита - IP-защита не указана, не рассчитаны на контакт с водой
• Одноразовое использование - после снятия с кабеля защёлка теряет герметичность

Примеры использования

• Обозначение выходов автоматических выключателей в этажных щитах
• Маркировка проводов между ПЛК и датчиками на конвейере
• Идентификация кабелей в распределительных коробках жилых домов
• Подключение клеммных колодок в промышленных контроллерах

Практические советы

• Перед установкой проверьте внешний диаметр кабеля - он должен попадать в диапазон 2,7–3,9 мм
• Для длинных цепочек используйте маркеры одного цвета и формата - так легче найти нужную жилу
• Записывайте номера сразу после монтажа - пока провода ещё не запутались
• Не комбинируйте с маркерами других серий - различается форма защёлки и посадка на кабель
• Храните в сухом месте - влага снижает адгезию краски и может деформировать пластик
