Маркер CAB 3 - условное обозначение для кабеля 1,5-2,5 мм² переменный ток | 038284 Legrand

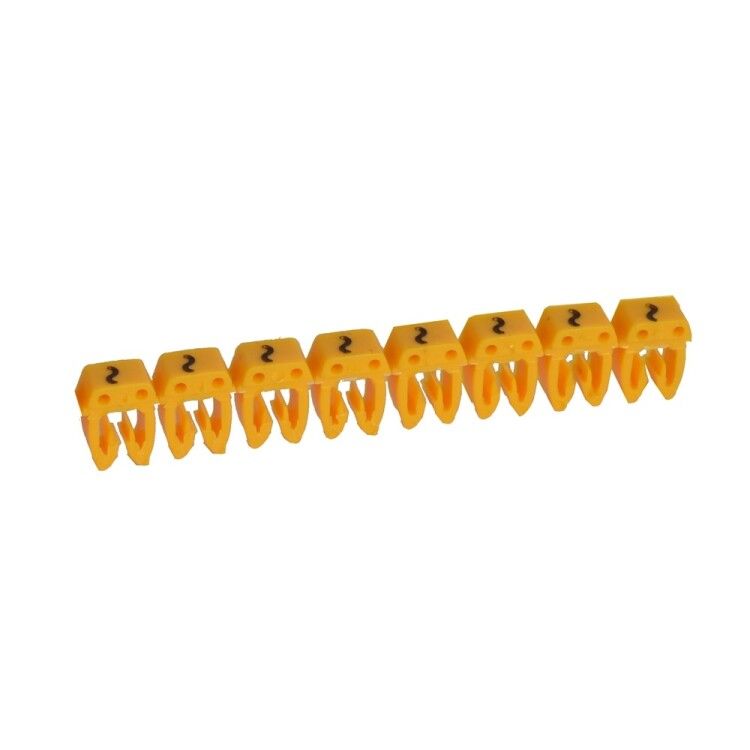

Маркер для кабеля 1.5–2,5 мм2 переменного тока CAB3 от Legrand Euro - это компактный, удобный элемент для идентификации проводов в распределительных коробках, щитах и на оборудовании. Маркер CAB3 совмещает прочную конструкцию из пластика с возможностью ручной записи, что делает его практичным решением для монтажников и электриков.

Назначение и область применения

Маркер CAB3 предназначен для маркировки однопроволочных и многожильных кабелей сечением 1,5–2,5 мм2 в системах переменного тока. Подходит для использования в бытовых, коммерческих и промышленных электроустановках: в электрощитах, на пультах управления, в шкафах автоматики, на станках и конвейерах. Особенно эффективен там, где требуется быстрая идентификация фаз, нулевых и заземляющих проводов.

Технические характеристики

• Диаметр жилы: 1,4–1,8 мм - оптимально для кабелей 1,5 и 2,5 мм2
• Материал корпуса: термостойкий пластик - устойчив к механическим нагрузкам и перепадам температур
• Цвет: желтый - высокая видимость, легко выделяется среди других маркеров
• Тип маркировки: символы + поле для ручной записи - можно писать маркером, ручкой или печатать этикетки
• Способ монтажа: защелка - фиксируется на проводе без инструментов
• Форма исполнения: блокнот/буклет - несколько маркеров соединены в цепочку, удобно отрывать по одному

Совместимость и монтаж

Маркер CAB3 совместим с одножильными медными и алюминиевыми проводами указанного сечения. Для установки достаточно вставить провод в защелку до характерного щелчка - фиксация происходит без усилий. Отдельные маркеры легко отделяются друг от друга, что позволяет использовать нужное количество без лишнего расхода. Устанавливается после прокладки кабеля, до подключения к клеммам. Не требует нагрева, клея или специальных инструментов.

Преимущества

• Удобная защелка обеспечивает надежную фиксацию даже при вибрациях оборудования
• Поле для записи позволяет вручную указывать номера, фазы, назначение - гибкость в работе
• Ярко-желтый цвет повышает контрастность, снижает риск ошибок при обслуживании
• Блокнотная форма экономит время: не нужно отрезать и отдельно брать каждый маркер
• Не содержит металлических частей - исключена возможность замыкания между проводами

Ограничения применения

• Не подходит для проводов с диаметром менее 1,4 мм или более 1,8 мм - не будет плотно фиксироваться
• Не рассчитан на постоянное воздействие открытого пламени или экстремально высоких температур (>90 C)
• Ручная запись может стираться при контакте с растворителями - не рекомендуется для агрессивных сред
• Не предназначен для маркировки силовых кабелей выше 2,5 мм2 - риск деформации и потери фиксации

Примеры использования

• Обозначение фаз L1, L2, L3 в трехфазном щите
• Подпись “Выход к розетке” или “Питание насоса” на групповых кабелях
• Индикация “N” и “PE” в распределительных коробках
• Маркировка проводов в панелях управления станков, конвейеров, HVAC-систем

Практические советы

• Перед монтажом проверьте диаметр жилы - он должен попадать в диапазон 1,4–1,8 мм; если провод слишком тонкий или толстый - используйте другой тип маркера
• Записывайте информацию сразу после монтажа, пока кабель еще доступен - позднее трудно добраться до места
• Для долговечной записи используйте масляный маркер или фломастер с негашеной краской - обычные ручки могут выцветать
• Храните бухты маркеров в сухом месте - влага может затруднить отрыв от блокнота
• Артикул 038284 и серия CAB3 соответствуют продуктам Legrand - совместимы с другими элементами системы Legrand Euro для унифицированной маркировки
