Маркер CAB 3 - условное обозначение для кабеля 4-6 мм² слэш | 038290 Legrand

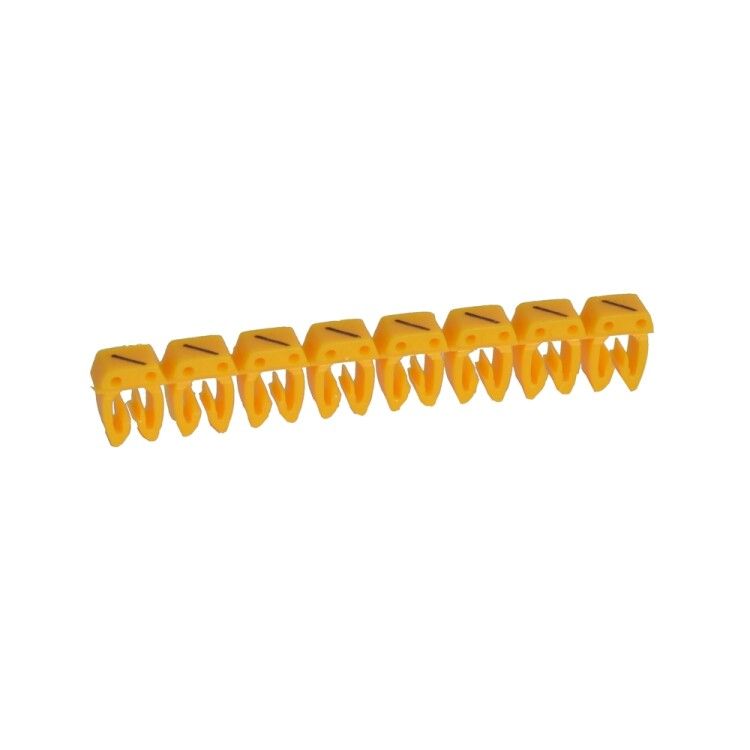

Маркер кабельный 4-6 мм2 CAB3 слэш желтый от Legrand Euro - это компактная метка из прочного пластика для быстрой и долговечной идентификации жил кабелей сечением до 6 мм2. Артикул 038290 относится к серии CAB 3 и предназначен для использования в распределительных щитах, на производстве и в системах автоматизации.

Назначение и область применения

Маркер кабельный 4-6 мм2 CAB3 слэш желтый используется для обозначения проводов и кабелей в электрических цепях. Подходит для монтажа на однопроволочные и многожильные жилы с диаметром от 2,3 до 5 мм. Часто применяется в щитовых помещениях, на производственных линиях, в системах управления и автоматизации. Желтый цвет обеспечивает высокую видимость, что ускоряет поиск нужной жилы при обслуживании и ремонте.

Технические характеристики

• Диаметр кабеля: 2,3–2,8 мм / 3,8–5 мм - соответствует сечению 4–6 мм2
• Материал: термостойкий пластик - выдерживает температурные колебания и механические нагрузки
• Цвет: желтый - контрастный, легко заметен даже в плотном пучке проводов
• Тип маркировки: символы + поле для ручной записи - можно дописывать номера, обозначения или коды
• Форма исполнения: буклет/блокнот - позволяет легко открывать и закрывать маркер при установке
• Способ монтажа: защёлка - фиксируется одним движением без инструментов

Совместимость и монтаж

Маркер кабельный 4-6 мм2 CAB3 слэш желтый совместим со всеми стандартными медными и алюминиевыми жилами, соответствующими указанному диапазону диаметров. Для монтажа достаточно:

• Загнуть жилу в форме петли (не обязательно обжимать)
• Развести половинки маркера защёлкой
• Вставить жилу внутрь
• Закрыть корпус - защёлка самозажимается

Не требует клея, термоусадки или специальных инструментов. Установка занимает несколько секунд.

Преимущества

• Удобство установки - защёлка работает без инструментов, даже в тесном пространстве
• Чёткая маркировка - желтый фон и возможность ручной записи снижают риск ошибок
• Стабильность фиксации - пластик не деформируется при нагреве и не трескается при изгибе
• Совместимость с серией CAB 3 - все элементы этой серии взаимозаменяемы по формату и материалу

Ограничения применения

• Не подходит для кабелей с диаметром менее 2,3 мм или более 5 мм - возможна плохая фиксация
• Не предназначены для внешней прокладки - не имеют защиты от UV-излучения и осадков
• Не рекомендованы для многожильных кабелей с грубой оплёткой - может затруднять вход в защёлку
• Не следует использовать в условиях постоянного контакта с маслом, растворителями или агрессивными химикатами

Примеры использования

• Обозначение фаз L1/L2/L3 в распределительном щите
• Маркировка цепей управления на станках с ЧПУ
• Индикация питания и заземления в автоматических системах
• Разметка проводов в шкафах КАС и АСУ ТП

Практические советы

• Перед установкой проверьте точный диаметр жилы - лучше выбрать маркер с запасом по размеру
• Пишите четко и крупно на поле для надписи - используйте перманентный маркер
• Не переусердствуйте при закрывании защёлки - избыточное усилие может повредить пластик
• Для массового монтажа удобнее работать с несколькими цветами - например, сочетать желтый с белым или красным для группировки цепей
• Храните маркеры в сухом месте - влага может ослабить адгезию чернил на поле для записи
