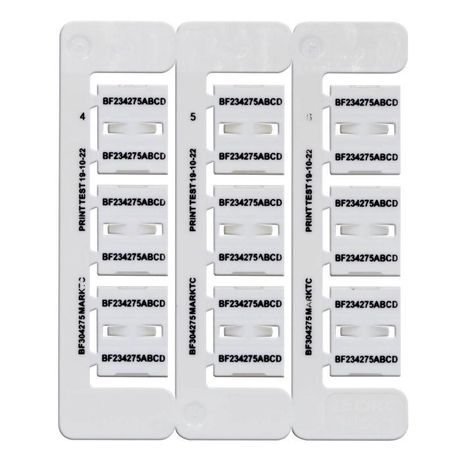

Маркировка бабочка Dкаб=4.2-7.5мм L=23мм,(9шт на пластине) - BF234275 ДКС

Маркировка бабочка Dкаб=4.2–7.5 мм L=23 мм DKC, ГСИ - это двухсторонний пластиковый ярлык для идентификации кабелей и проводов, совместимый с термотрансферными принтерами MarkTC и MarkTC Plus. Бренд DKC и артикул bf234275 указывают на серию Mark, предназначенную для точной и долговечной маркировки в промышленной среде.

Назначение и область применения

Маркировка бабочка Dкаб=4.2–7.5 мм L=23 мм DKC, ГСИ используется для обозначения отдельных проводов и кабельных пучков в электрооборудовании, щитах, панелях управления и автоматизированных системах. Подходит для условий, где требуется четкая, долговременная и легко читаемая идентификация - например, на заводах, в энергетике, транспорте и на объектах связи. Маркировка позволяет отличить цепи при обслуживании, ремонте и модернизации.

Технические характеристики

• Диаметр кабеля: 4,2–7,5 мм - подходит для большинства силовых и слаботочных проводов
• Размер маркера: 10×23×9 мм - компактная форма для плотного расположения
• Материал: поликарбонат класса V0 - самозагасающий, устойчив к возгоранию
• Температурный режим: от –40 C до +80 C - работает в суровых условиях
• Тип исполнения: карт/лист - предварительно распределённые метки на ленте
• Цвет: белый - обеспечивает высокую контрастность при печати
• Количество в упаковке: 180 штук
• Совместимый адаптер: PLT21 - для работы с принтерами MarkTC / MarkTC Plus

Совместимость и монтаж

Маркировка бабочка Dкаб=4.2–7.5 мм L=23 мм DKC, ГСИ устанавливается методом защелкивания - достаточно вставить провод в внутреннее зубчатое зацепление и закрыть корпус. Конструкция позволяет фиксировать маркировку даже на уже подключенном проводе без его отключения. После демонтажа ярлык можно переустановить на другой кабель - это особенно удобно при тестировании или перестановке соединений. Для печати используйте термотрансферный принтер MarkTC или MarkTC Plus с адаптером PLT21.

Особенности конструкции

Закрытый (кольцевой) тип маркера исключает выпадение провода из паза. Внутренние зубья обеспечивают прочное удержание при вибрациях и механических нагрузках. Наличие поля для надписи позволяет нанести текст, штрих-код или номер цепи. Тонкостенная конструкция снижает объем занимаемого пространства в пучках и шлангах.

Преимущества

• Устойчивость к температурным колебаниям и горению (V0)
• Возможность многократного монтажа и демонтажа
• Высокая читаемость благодаря белому фону и качественной печати
• Не требует клея, хомутов или инструментов для установки
• Совместимость с популярными промышленными принтерами

Ограничения применения

• Не предназначена для внешней эксплуатации под прямыми осадками - материал не имеет IP-защиты
• Не рекомендуется использовать на кабелях с диаметром менее 4,2 мм или более 7,5 мм - возможен проскальзывание
• Требуется специализированный принтер (MarkTC/Plus) для нанесения текста; ручная запись не гарантирует долговечность
• Пластиковая основа чувствительна к острым повреждениям - не применяйте в местах с риском механического воздействия

Примеры использования

• Маркировка кабелей в распределительных щитах промышленных станков
• Обозначение проводов в пультах управления транспортных средств
• Идентификация сигналов в системах АСУ ТП и SCADA
• Фиксация групп проводов в панелях связи и серверных помещениях

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен точно попадать в диапазон 4,2–7,5 мм
• Используйте только оригинальный адаптер PLT21 для получения четкой и долговечной печати
• Храните маркировку в сухом месте - повышенная влажность может повлиять на качество печати
• При работе с пучками проводов располагайте маркировки равномерно, чтобы избежать перегрузки одного участка
• Для быстрого поиска нужного ярлыка в упаковке - ориентируйтесь на порядковые номера на ленте
