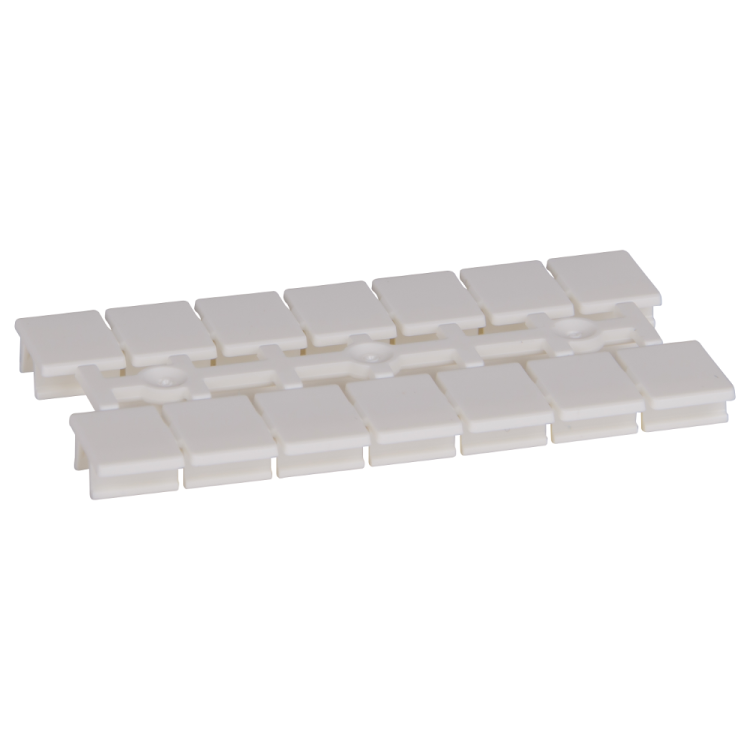

Маркировка для клемм винтовых OptiClip UM-TM-(8x10)-белый | 249916 КЭАЗ

Маркировка для клемм винтовых OptiClip UM-TM-(8x10)-белый от КЭАЗ предназначена для четкой идентификации соединений на винтовых клеммных модулях шириной 8 мм. Эта маркировка совместима с сериями OptiClip и устанавливается методом защелкивания, обеспечивая надежную фиксацию без инструментов.

Назначение и область применения

Маркировка для клемм винтовых OptiClip UM-TM-(8x10)-белый используется для обозначения цепей, фаз, напряжений или функциональных групп на клеммах в распределительных щитах, пультах управления и оборудовании автоматизации. Подходит для промышленного оборудования, где важна быстрая диагностика и обслуживание - например, на станках, конвейерах, системах освещения и HVAC.

Технические характеристики

• Тип клеммы: винтовая
• Ширина маркировки: 8 мм - соответствует стандартным винтовым клеммам OptiClip
• Оrientация: можно устанавливать горизонтально и вертикально - гибкая адаптация под расположение клеммника
• Цвет: белый - высокая контрастность при печати, легко читаем даже при плохом освещении
• Диапазон рабочих температур: от -40 до +120 C - выдерживает экстремальные условия в холодильных установках и нагревательных устройствах
• Тип монтажа: защелкивание - не требует клея, саморезов или инструментов
• Наполнение: пустая - позволяет самостоятельно нанести метки этикеткой, маркером или принтером
• Соответствие: ТР ТС 004/2011 - соответствует требованиям безопасности ЕАЭС для электротехнической продукции

Совместимость и монтаж

Маркировка для клемм винтовых OptiClip UM-TM-(8x10)-белый совместима исключительно с винтовыми клеммными модулями серии OptiClip шириной 8 мм. Установка происходит путём плотного защелкивания - достаточно приложить легкое давление до характерного щелчка. Отсоединить её можно аккуратно, поддев плоской отверткой, не повредив клемму. Не подходит для клемм других форм, ширины или типов (например, push-in или DIN-rail без защелок).

Безопасность и стандарты

Изделие соответствует техническому регламенту ТР ТС 004/2011, что гарантирует безопасность при использовании в электрических сетях стран ЕАЭС. Материал устойчив к возгоранию и не выделяет токсичных веществ при перегреве до 120 C.

Преимущества

• Удобная защелкивающаяся конструкция - экономит время при монтаже и замене
• Высокая термостойкость - работает в суровых условиях без деформации
• Поддержка двух ориентаций - удобна для компактной сборки и сложных схем
• Чистый белый фон - идеален для ручной или принтерной маркировки
• Не содержит металлических элементов - не влияет на изоляцию клемм

Ограничения применения

• Не предназначен для клемм шириной более 8 мм - не будет фиксироваться
• Не рекомендуется использовать в средах с постоянным воздействием растворителей, масел или агрессивных химикатов - материал может потерять прочность
• Пустая поверхность требует самостоятельного нанесения меток - не является готовой этикеткой
• Не подходит для клемм с механическими зажимами типа Push-In - форма контакта отличается

Примеры использования

• Обозначение фаз L1/L2/L3 в трёхфазном щите
• Индикация входов/выходов PLC на пульте управления
• Разметка цепей питания и сигнализации в промышленных контроллерах
• Идентификация нулевых проводников и заземления в распределительных пунктах

Практические советы

• Перед установкой проверьте точную ширину клеммы - она должна быть именно 8 мм, иначе маркировка не защелкнётся
• Для долговечной маркировки используйте устойчивые к выцветанию маркеры или термотрансферные этикетки
• При работе в условиях повышенной влажности или запылённости - комбинируйте эту маркировку с герметичными крышками клеммников
• Запасайтесь несколькими цветами - белая маркировка хорошо сочетается с чёрными, красными и синими метками для систематизации
• Артикул 249916 от КЭАЗ часто заказывают в паре с другими размерами OptiClip - сохраняйте единый стиль маркировки во всей системе
