Маркировка для клеммных модулей - 1051016:0081 Phoenix Contact

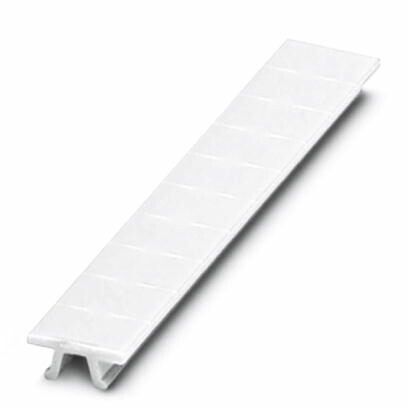

Маркировка для клеммных модулей ZB 6, LGS:FORTL.ZAHLEN 81–90 от Phoenix Contact - это готовая маркировочная планка из 10 элементов с последовательными номерами от 81 до 90, предназначенная для быстрой идентификации клемм на сборках с шагом 6,2 мм. Артикул 1051016:0081 обеспечивает точную совместимость с модулями серии ZB 6.

Назначение и область применения

Эта маркировка используется для обозначения клемм на распределительных и коммуникационных модулях, чтобы упростить диагностику, обслуживание и монтаж. Подходит для систем автоматизации, панелей управления, промышленного оборудования, где важно точно указывать номера контактов. Маркировка для клеммных модулей ZB 6 применяется там, где требуется четкая визуальная нумерация - например, на входных/выходных модулях ПЛК, реле, трансформаторах.

Технические характеристики

• Количество элементов: 10 штук (номера 81–90)
• Цвет: белый
• Ширина клеммы, для которой предназначена: 6,2 мм
• Форма: планка с нанесённой вдоль полосы нумерацией
• Материал: прочный пластик, устойчивый к механическому воздействию и химическим средам
• Способ фиксации: защёлкивается на клеммный модуль без инструментов

Совместимость и монтаж

Маркировка для клеммных модулей ZB 6 совместима исключительно с клеммными модулями серии ZB 6 от Phoenix Contact, имеющими ширину 6,2 мм. Установка происходит путём плотного защёлкивания на верхнюю часть клеммы - никаких винтов, клея или инструментов не требует. Каждый элемент планки соответствует одной клемме. Перед установкой проверьте, что ширина вашей клеммы точно 6,2 мм - другие модели ZB (например, 4,8 мм или 10 мм) не подходят.

Преимущества

• Готовая нумерация - не нужно печатать или писать вручную
• Устойчивые цифры - не стираются при эксплуатации
• Быстрая замена - можно снять и переустановить при необходимости
• Чёткая видимость - белый фон делает цифры легко читаемыми даже при слабом освещении
• Стандартное решение от Phoenix Contact - гарантия долговечности и совместимости

Ограничения применения

• Не подходит для клемм других серий (ZB 4, ZB 10, ZB 15 и т.д.) - отличаются шириной
• Не рекомендовано использовать в условиях постоянного воздействия открытого пламени или высоких температур выше +80 C
• Не предназначена для внешней установки - не имеет защиты от влаги и пыли
• Не работает с клеммами, имеющими выступы или боковые крышки, перекрывающие зону крепления маркировки

Примеры использования

• На входных модулях ПЛК в цехах - для быстрого определения сигнала на клемме №85
• В распределительных щитах с множеством клеммных рядов - чтобы не запутаться между проводами
• При ремонте оборудования - когда необходимо заменить клемму и знать её точный номер
• На тестовых стендах - для удобства документирования соединений

Практические советы

• Перед монтажом убедитесь, что клемма чистая и сухая - грязь снижает надёжность защёлкивания
• Если маркировка повреждена - замените весь комплект, а не отдельные элементы; они рассчитаны на работу как единая система
• Используйте эту маркировку для группировки клемм: например, 81–90 = группа “А”, 91–100 = “Б” - так проще составлять схемы
• Артикул 1051016:0081 - это именно набор 81–90. Для других диапазонов (например, 71–80) выбирайте другую маркировку для клеммных модулей ZB 6
