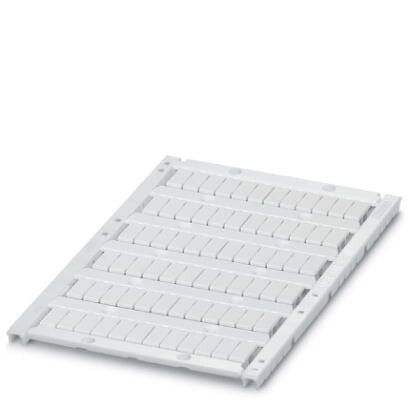

Маркировка для клеммных модулей UCT-TM 5 | 0828734 Phoenix Contact

Маркировка для клеммных модулей UCT-TM 5 от Phoenix Contact - это нейтральные пластиковые пластины, предназначенные для последующего нанесения меток с помощью термопечати или лазерной гравировки. Подходят для клеммных модулей с шириной 5,2 мм и используются в автоматизации, распределительных щитах и промышленном оборудовании.

Назначение и область применения

Маркировка для клеммных модулей UCT-TM 5 служит основой для создания информационных этикеток на клеммах. Они не имеют предварительно нанесённых надписей - все данные наносятся пользователем после установки. Применяются там, где требуется чёткая и долговечная идентификация проводов: в панелях управления, системах автоматизации, на производственных линиях, в энергетических объектах.

Технические характеристики

• Цвет: белый
• Размер маркировочного поля: 4,6 × 10,5 мм
• Ширина клеммы, для которой предназначена маркировка: 5,2 мм
• Количество табличек в упаковке: 72 шт.
• Тип крепления: фиксация в высоких пазах для табличек (совместимо с клеммными модулями UCT-TM)
• Подходящие технологии нанесения: TOPMARK NEO, TOPMARK LASER, BLUEMARK ID COLOR, BLUEMARK ID, BLUEMARK CLED, THERMOMARK PRIME, THERMOMARK CARD 2.0, THERMOMARK CARD

Совместимость и монтаж

Маркировка для клеммных модулей UCT-TM 5 совместима исключительно с клеммными модулями серии UCT-TM, имеющими высокие пазы для табличек. Установка происходит путём вставки пластины в паз до щелчка - фиксация механическая, без инструментов. Не подходят для других серий клемм, даже если их ширина совпадает - форма и глубина паза отличаются.

Преимущества

• Высокая точность нанесения меток благодаря ровной поверхности пластины
• Устойчивость к выцветанию и механическому износу после печати
• Готовые к использованию сразу после нанесения - не требуют просушки
• Совместимость с большинством популярных принтеров маркировки от Phoenix Contact

Ограничения применения

• Не являются готовыми этикетками - требуют дополнительного оборудования для нанесения текста
• Не подходят для клемм шириной более 5,2 мм или без специальных пазов
• Не рекомендованы для внешней установки или сред с повышенной влажностью без защиты корпуса
• Не работают с обычными струйными или лазерными принтерами - нужны только указанные модели маркировочных устройств

Примеры использования

• Индивидуальная маркировка входов/выходов в ПЛК-панели
• Обозначение цепей питания и сигнализации в распределительных щитах
• Идентификация клемм на конвейерах, насосных станциях, системах вентиляции
• Проекты, где требования к маркировке меняются часто - можно перепечатывать при замене схемы

Практические советы

• Перед заказом проверьте, что ваши клеммные модули действительно относятся к серии UCT-TM - маркировка не подойдёт к другим аналогичным по ширине изделиям
• Для массового производства используйте лазерный маркер TOPMARK LASER - он даёт самую долговечную маркировку
• Если нужна цветная маркировка - выбирайте BLUEMARK ID COLOR, но учтите, что она дороже и требует специального картриджа
• Храните запас маркировки в сухом месте - влага может повредить поверхность перед нанесением
• 72 таблички в упаковке - достаточно для одного проекта, но для крупных щитов закупайте несколько комплектов, чтобы избежать перебоя в работе
