Маркировка для клеммных групп OptiClip-GMH8 | 289832 КЭАЗ

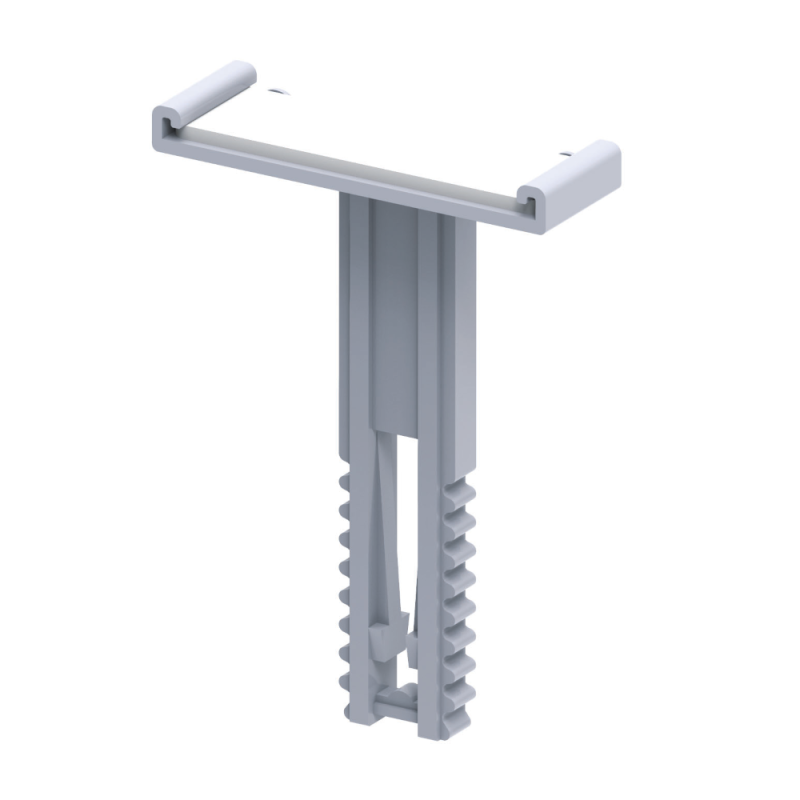

Маркировка для клеммных групп OptiClip-GMH8 КЭАЗ - это держатель для горизонтальной групповой маркировки, предназначенный для установки на концевые стопоры CA103 и CA104. Простой и надежный элемент для идентификации целых групп клемм в распределительных устройствах. Артикул 289832 соответствует серийному решению КЭАЗ для систем автоматизации и силового оборудования.

Назначение и область применения

Маркировка для клеммных групп OptiClip-GMH8 КЭАЗ используется для обозначения одной группы клемм - например, фазы, цепи управления или канала сигнализации. Она устанавливается на концевые стопоры CA103 и CA104, которые уже закреплены на клеммной колонке. Подходит для применений в щитах управления, пультах, силовых шкафах и других местах, где требуется быстрая визуальная идентификация нескольких клемм одновременно.

Технические характеристики

• Тип изделия: маркировка для клеммных групп
• Направление кодирования: горизонтальное - текст читается параллельно оси клеммника
• Цвет: белый - обеспечивает высокую контрастность при печати черными буквами
• Размер модуля: 0 мм - не занимает места между клеммами, монтируется исключительно на конце группы
• Материал: полиамид 6.6 - прочный, термостойкий, устойчив к химическим воздействиям и механическим нагрузкам

Совместимость и монтаж

Маркировка для клеммных групп OptiClip-GMH8 КЭАЗ совместима только со стопорами CA103 и CA104. Для установки необходимо:

• Убедиться, что на конце клеммной группы установлен один из этих стопоров
• Закрепить маркировку на стопоре дощечкой - она защелкивается без инструментов
• Не использовать на других типах клеммных систем - адаптеры и переходники не предусмотрены

Монтаж выполняется после сборки клеммной группы. Никаких сверлений или креплений болтами не требует.

Преимущества

• Простая установка - защелкивание без инструментов снижает время обслуживания
• Высокая долговечность материала - полиамид 6.6 выдерживает температуры от –40C до +105C
• Стандартная форма - совпадает с другими компонентами серии OptiClip, обеспечивая единый внешний вид
• Четкая визуализация - белый фон позволяет легко нанести четкий текст маркировки

Ограничения применения

• Не применяется для индивидуальной маркировки каждой клеммы - только для групп
• Подходит только для клеммных систем с концевыми стопорами CA103/CA104 - несовместима с другими типами клеммников
• Не предназначен для наружного монтажа без защиты корпуса - материал устойчив, но сама маркировка не имеет IP-защиты
• Не рекомендуется для сред с постоянным контактом с маслом, растворителями или агрессивными химикатами - хотя полиамид 6.6 устойчив, длительный контакт может повредить поверхность

Примеры использования

• На клеммнике управления двигателем - маркировка всей группы входных сигналов L1/L2/L3
• В распределительном щите - обозначение группы выходов реле контроля давления
• На пульте управления конвейера - указание всех клемм цепи питания привода

Практические советы

• Перед установкой проверьте соответствие типа стопора - CA103 и CA104 имеют разную форму, но оба подходят
• Используйте маркер с устойчивыми чернилами для нанесения текста - обычные ручки могут стираться
• Не перегружайте одну маркировку длинными надписями - лучше разбивать большие группы на несколько меньших
• Артикул 289832 можно заказывать партиями - он стандартизирован и часто используется в проектах КЭАЗ Optima
