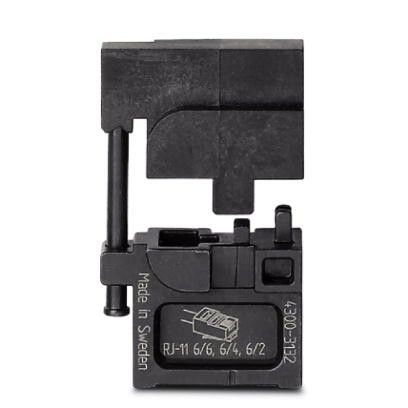

Матрица CRIMPFOX-M RJ11/DIE | 1212091 Phoenix Contact

Матрица CRIMPFOX-M RJ11/DIE от Phoenix Contact - компонент для профессионального обжима неэкранированных разъёмов RJ11 с помощью инструмента Crimpfox-M. Применяется в сборке коммуникационных модулей, телефонных систем и устройств с последовательным подключением.

Назначение и область применения

Матрица CRIMPFOX-M RJ11/DIE предназначена для точечного обжима контактных элементов в неэкранированных разъёмах RJ11. Она используется исключительно совместно с ручным инструментом Crimpfox-M. Подходит для монтажа в устройствах, где требуется надёжное соединение проводов в стандарте TIA/EIA-568B - например, в телефонных аппаратах, IP-телефонах, сетевых распределительных коробках и панелях управления.

Технические характеристики

• Тип разъёма: RJ11 (неэкранированный)
• Совместимый инструмент: Crimpfox-M
• Количество контактов: 4P4C (стандартный для RJ11)
• Обжим: одновременный, по всем контактам
• Установка: встраивается в монтажную платформу для упаковки в ряд

Совместимость и монтаж

Матрица CRIMPFOX-M RJ11/DIE работает только с инструментом Crimpfox-M. Установка происходит в специальный держатель на корпусе инструмента - фиксируется механически без дополнительных креплений. Для замены достаточно вытащить старую матрицу и вставить новую до щелчка. Обязательно проверьте соответствие номера артикула 1212091 перед установкой - другие матрицы не подходят.

Преимущества

• Один проход обеспечивает равномерный обжим всех четырёх контактов - снижает риск плохого соединения
• Изготовлена из прочной легированной стали - долгий срок службы даже при частой нагрузке
• Рассчитана на массовое производство: легко интегрируется в автоматизированные линии упаковки в ряд
• Не требует регулировки - после установки готова к работе

Ограничения применения

• Не подходит для экранированных разъёмов (RJ11S, RJ45 Shielded)
• Не работает с другими инструментами - только Crimpfox-M
• Не предназначен для обжима проводов толще 0,5 мм2
• Запрещено использовать при температуре ниже 0 C и выше +40 C - возможна деформация рабочих поверхностей

Примеры использования

• Производство телефонных адаптеров и VoIP-шлюзов
• Сборка панелей связи в офисных зданиях
• Монтаж терминалов для сигнализации и домашней автоматизации
• Линии по упаковке модульных разъёмов в коробки с последовательной ориентацией

Практические советы

• Перед обжимом всегда проверяйте правильность зачистки проводов - длина должна соответствовать глубине гнезда RJ11 (обычно 5–6 мм)
• При использовании в цикличном режиме периодически осматривайте матрицу на износ - особенно поверхности контактов
• Храните матрицу в сухом месте; избегайте попадания металлической стружки внутрь
• Артикул 1212091 - единственный допустимый вариант для этого типа разъёма. Не используйте аналоги без официального подтверждения совместимости от Phoenix Contact
