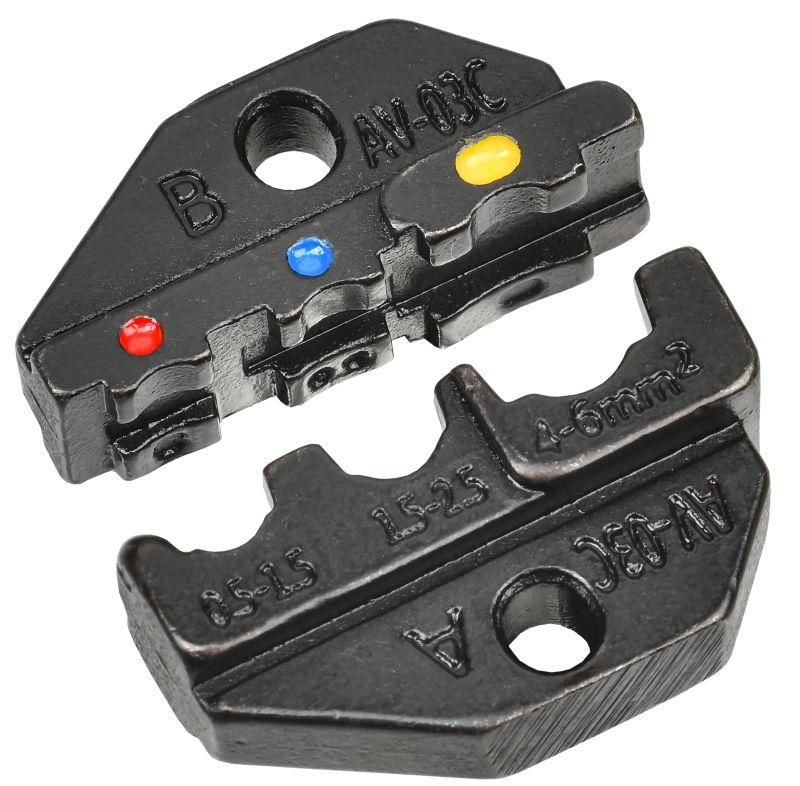

Матрица сменная ARMA2L 3 МСК-03 | A2L3-KL11D-RM-03 IEK

Матрица сменная МСК-03 ARMA2L 3 - комплектующий элемент для ручного пресса серии ARMA2L, предназначен для надёжной опрессовки изолированных наконечников и гильз с трёхпозиционным профилем. Применяется в электромонтажных работах на объектах с высокими требованиями к качеству соединений.

Назначение и область применения

Матрица сменная МСК-03 ARMA2L 3 используется исключительно совместно с прессами серии ARMA2L для создания герметичных и механически прочных соединений. Подходит для работы с изолированными наконечниками и гильзами, которые требуют двойного контура обжима - например, при монтаже силовых кабелей, заземления, подключения оборудования на производстве или в энергообъектах.

Технические характеристики

• Количество рабочих гнёзд: 3
• Профиль обжима: овальный двухконтурный - обеспечивает равномерное распределение давления по поверхности жилы и изоляции
• Совместимость: только с прессами серии ARMA2L (не подходит к другим моделям)
• Материал: закалённая сталь - устойчива к деформациям при многократном использовании

Совместимость и монтаж

Матрица сменная МСК-03 ARMA2L 3 устанавливается вручную в головку пресса ARMA2L. Для замены необходимо вынуть старую матрицу и зафиксировать новую до щелчка. Убедитесь, что пресс полностью отключен от нагрузки перед заменой. Неправильная установка может привести к некачественному обжиму или повреждению инструмента.

Преимущества

• Двухконтурный профиль гарантирует плотное прилегание к проводнику и изоляции одновременно - снижает риск отслоения и окисления контакта
• Трёхпозиционная конструкция позволяет обжимать сразу три наконечника одного типоразмера за один цикл - экономит время при массовой работе
• Высокая износостойкость материала продлевает срок службы даже при интенсивном использовании

Ограничения применения

• Не применяется для неизолированных наконечников - профиль рассчитан именно на комбинированную опрессовку
• Несовместима с прессами других серий (например, ARMA, ARMA3L)
• Не рекомендуется использовать для проводов сечением менее 0,5 мм2 или более 95 мм2 - точные пределы зависят от типа наконечника

Примеры использования

• Обжим изолированных наконечников ONT/ONI на медных кабелях в распределительных щитах
• Опрессовка гильз ГИЛ-4/ГИЛ-6 при соединении кабельных ответвлений на трансформаторных подстанциях
• Массовый монтаж заземляющих шин на промышленных конвейерах

Практические советы

• Перед обжимом проверьте соответствие сечения провода и наконечника - используйте таблицу на упаковке наконечника
• Регулярно осматривайте губки матрицы на предмет задиров - при появлении следов износа замените её
• Удерживайте пресс перпендикулярно проводу во время обжима - это предотвращает перекос и брак
• Храните матрицу в сухом месте, желательно в оригинальной упаковке - контактные поверхности чувствительны к коррозии
