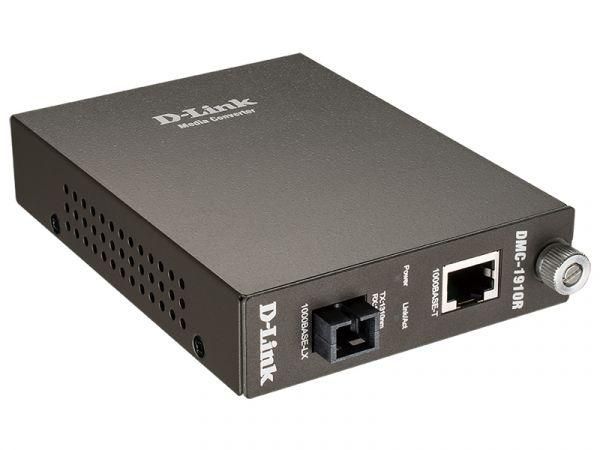

Медиаконвертер DMC-1910R/A9A WDM (1 порт 1000Base-T + 1 1000Base-LX; разъем SC (Tx: 1310 нм; Rx: 1550 нм для одномод. оптич. кабеля (до 15км) D-Link 189622

Медиаконвертер D-Link 189622 преобразует электрический сигнал Ethernet 1000Base-T в оптический 1000Base-LX и обратно, позволяя соединить медную сеть с одномодовым оптоволокном на расстояние до 15 км. Устройство работает с двумя разными длинами волн - передача на 1310 нм, приём на 1550 нм - что обеспечивает полноценный двухканальный обмен данными через один волоконный кабель.

Назначение и область применения

Медиаконвертер D-Link 189622 используется для соединения сетей с различной физической средой: например, между серверным помещением с медными кабелями и удалённым узлом, подключённым по оптике. Подходит для прокладки линий связи между зданиями, на промышленных объектах, в системах видеонаблюдения, где требуется надёжная связь на расстояниях свыше 100 метров. Благодаря технологии WDM (wavelength division multiplexing), устройство позволяет передавать и принимать данные одновременно по одному волокну, экономя ресурсы кабельной трассы.

Технические характеристики

• Электрический интерфейс: 1 порт 10/100/1000Base-T (RJ45), автоматическое определение скорости и режима дуплекса
• Оптический интерфейс: 1 порт 1000Base-LX, разъём SC/PC
• Длина волны передачи (TX): 1310 нм
• Длина волны приёма (RX): 1550 нм
• Работает с одномодовым оптическим кабелем
• Максимальная дальность связи: до 15 км
• Поддержка IEEE 802.3u / IEEE 802.3ab
• Питание: внешний адаптер 12 В постоянного тока
• Рабочая температура: 0–40 C
• Габариты: компактный корпус, предназначен для настольного размещения или крепления на DIN-рейку (адаптер в комплекте)

Совместимость и монтаж

Медиаконвертер D-Link 189622 совместим с любыми устройствами, поддерживающими стандарт Gigabit Ethernet. Для подключения к оптической сети используйте одномодовый кабель с разъёмами SC/PC. Обязательно проверьте полярность волокна - TX на одной стороне должен соответствовать RX на другой. Кабель должен иметь минимальное затухание на 1310 нм и 1550 нм. Монтаж прост: подключите UTP-кабель к RJ45, оптический кабель к разъёму SC, вставьте блок питания. Индикаторы LED показывают состояние link, скорость и активность передачи.

Преимущества

• Использование WDM-технологии позволяет передавать и принимать данные по одному волокну - снижает расходы на кабели и упрощает проектирование
• Высокая дальность связи (до 15 км) заменяет необходимость в активных устройствах типа repeater или switch на участках протяжённостью более 100 м
• Автоматическая настройка скорости и дуплекса исключает ручную конфигурацию
• Стандартный форм-фактор и питание 12 В обеспечивают гибкость установки в шкафах, на стене или на рейке

Ограничения применения

• Не работает с многомодовым оптическим кабелем - использование такого кабеля приведёт к потере сигнала
• Максимальная длина линии - 15 км; при больших расстояниях возможна потеря пакетов из-за затухания
• Не поддерживает управляемые функции (VLAN, QoS, SNMP) - это пассивный медиаконвертер
• Требуется внешнее питание - автономная работа невозможна
• Не предназначена для работы при температуре ниже 0 C или выше 40 C

Примеры использования

• Связь между центральным офисом и удалённым складом на расстоянии 12 км
• Подключение IP-камер наблюдения за пределами зоны действия медного кабеля
• Обеспечение высокоскоростного канала между производственным цехом и АСУ ТП
• Расширение локальной сети в условиях ограниченного количества свободных волокон в существующем оптическом кабеле

Практические советы

• Перед монтажом проверьте целостность оптического кабеля и качество терминирования разъёмов SC - грязь или повреждение торца вызывает потерю сигнала
• Убедитесь, что на обоих концах линии используются именно WDM-конвертеры с парой 1310/1550 нм - иначе связь не установится
• При прокладке кабеля избегайте резких перегибов - радиус изгиба должен быть не менее 30 мм
• Для защиты от помех рекомендуется использовать экранированный UTP-кабель (STP) при подключении к оборудованию в условиях электромагнитных воздействий
• Запас мощности на линии должен составлять минимум 3–5 дБ - это гарантирует стабильную работу при старении компонентов
