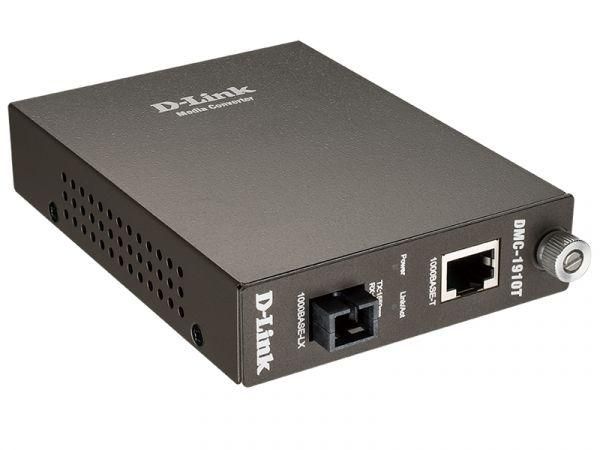

Медиаконвертер DMC-1910T/A9A WDM (1 порт 1000Base-T + 1 1000Base-LX; разъем SC (ТХ: 1550 нм; RX: 1310 нм для одномод. оптич. кабеля (до 15км) D-Link 189623

Медиаконвертер D-Link 189623 преобразует электрический сигнал Ethernet 1000Base-T в оптический 1000Base-LX и обратно, позволяя соединить медную сеть с одномодовым оптоволокном на расстояние до 15 км. Устройство подходит для прокладки магистральных линий между зданиями, серверными комнатами и удалёнными узлами.

Назначение и область применения

Медиаконвертер D-Link 189623 используется для перехода между медной сетью (RJ45) и оптоволоконной линией (SC-разъём). Он позволяет продлить дальность передачи данных с 100 метров (по меди) до 15 километров (по оптике), сохраняя скорость 1 Гбит/с. Применяется там, где требуется надёжная связь вне пределов традиционного Ethernet: между офисами, на промышленных объектах, в системах видеонаблюдения, на железнодорожных станциях и в других местах с высокими требованиями к помехоустойчивости.

Технические характеристики

• Электрический интерфейс: 1 порт 1000Base-T (RJ45), автоматическое определение скорости и дуплекса
• Оптический интерфейс: 1 порт 1000Base-LX, разъём SC, одномодовое волокно
• Длина волны передачи (TX): 1550 нм
• Длина волны приёма (RX): 1310 нм
• Максимальная дальность связи: до 15 км
• Поддерживаемый тип волокна: SMF (одномодовое)
• Питание: внешний адаптер 12 В / 1 А (в комплект не входит)
• Работает в температурном диапазоне: 0–40 C
• Габариты: компактный корпус, настольная установка

Совместимость и монтаж

Медиаконвертер D-Link 189623 совместим с любыми устройствами, поддерживающими IEEE 802.3u/z. Для работы необходим одномодовый оптический кабель с разъёмами SC/PC. Подключите медный кабель UTP Cat5e/Cat6 к порту RJ45, а оптоволокно - к разъёму SC. Обязательно проверьте полярность волокна: TX на одном конце должен соответствовать RX на другом. Настольная установка допускает размещение в шкафу или на столе. Для питания используйте адаптер 12 В постоянного тока с центральным положительным контактом.

Преимущества

• Стандартная поддержка Gigabit Ethernet без потерь производительности
• Использование длинноволнового излучения (1550 нм) обеспечивает минимальные потери сигнала на больших расстояниях
• Автономная работа - не требует настройки, IP-адресации или управления
• Устойчив к электромагнитным помехам благодаря оптической среде передачи
• Низкая задержка и отсутствие буферизации - идеально для реального времени

Ограничения применения

• Не работает с многомодовым волокном - только с одномодовым (SMF)
• Требуется внешний источник питания - в комплекте нет адаптера
• Не поддерживает управляемые функции (VLAN, QoS, SNMP)
• Работает только в помещении при температуре от 0 до 40 C - не предназначена для уличного монтажа
• Дальность до 15 км достигается только при использовании качественного волокна без изгибов и плохих соединений

Примеры использования

• Связь между главным зданием компании и удалённым складом за 12 км
• Подключение камеры наблюдения на фасаде здания к центру записи через оптоволокно
• Обмен данными между двумя серверными помещениями, расположенными в разных корпусах завода
• Передача видео с датчиков на промышленной линии, где есть сильные ЭМИ от оборудования

Практические советы

• Перед монтажом проверьте целостность оптического кабеля - даже маленький изгиб может вызвать потерю сигнала
• Используйте только SC-разъёмы с хорошей полировкой PC/UPC - грязь или повреждение торца снижают мощность сигнала
• Убедитесь, что на обоих концах линии установлены одинаковые режимы: 1000Base-LX с TX/RX 1550/1310 нм
• Для долгосрочного использования рекомендуется использовать стабилизированный источник питания - скачки напряжения могут вывести устройство из строя
• Если нужна защита от перепадов напряжения - подключите медиаконвертер D-Link 189623 через ИБП
