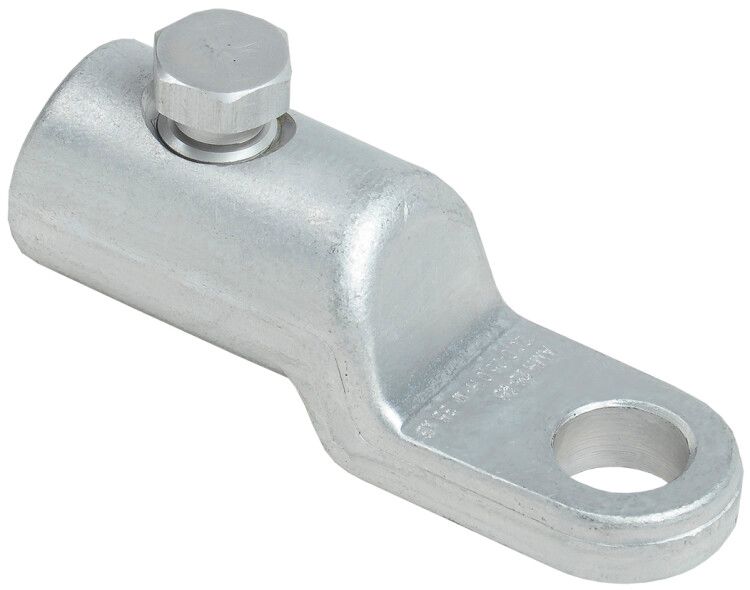

Наконечник механический медно-алюм. АММН 25-95 до 35кВ со срывными болтами IEK UZA-28-S25-S95-235

Наконечник медно-алюминиевый механический со срывными болтами АММН 25-95 до 35 кВ от IEK предназначен для надёжного соединения алюминиевых проводов с медными или алюминиевыми клеммами без использования опрессовочного инструмента. Артикул uza-28-s25-s95-235 обеспечивает стабильный контакт в распределительных устройствах до 35 кВ.

Назначение и область применения

Наконечник медно-алюминиевый механический со срывными болтами АММН 25-95 до 35 кВ используется для оконцевания алюминиевых проводов сечением 25–95 мм2 перед присоединением к шинам, зажимам или клеммам. Подходит для систем высокого напряжения до 35 кВ - в подстанциях, КРУ, силовых щитах и на воздушных линиях. Применяется там, где требуется быстрое и надёжное соединение без опрессовки - особенно удобно при ремонте или модернизации старых сетей.

Технические характеристики

• Напряжение: до 35 кВ
• Сечение провода: 25–95 мм2 (для многопроволочных и секторных жил)
• Материал корпуса: алюминиевый сплав повышенной прочности
• Материал хвостовика: электротехническая медь
• Количество болтов: 2
• Размер резьбы болтов: М13
• Тип жилы: круглая или секторная, однопроволочная или многопроволочная
• Защитное покрытие: отсутствует (не имеет лакового или цинкового слоя)
• Срок службы: 25 лет при соблюдении условий эксплуатации
• Наличие срывной головки: да - гарантирует точную затяжку без перегрузки

Совместимость и монтаж

Наконечник АММН 25-95 совместим с медными и алюминиевыми клеммами, шинами и зажимами, имеющими резьбу М13. Для установки:

• Зачистите изоляцию с конца провода на длину, равную глубине гильзы наконечника.
• Вставьте жилу в гильзу - она должна плотно заполнить внутреннее пространство.
• Затяните два болта гаечным ключом до момента срыва головок - это означает достижение требуемого усилия.
• Не допускайте перекоса при затяжке - он снижает контактное давление и повышает риск нагрева.

Посадочный диаметр гильзы рассчитан под провода сечением 25–95 мм2 - использование проводов меньшего или большего сечения недопустимо.

Безопасность и стандарты

Наконечник АММН 25-95 до 35 кВ соответствует требованиям к изоляционной прочности и тепловой стойкости для оборудования класса напряжения до 35 кВ. Отсутствие внешнего покрытия не влияет на безопасность - внутренняя поверхность обработана антиоксидантной пастой, которая исключает образование оксидной плёнки и сохраняет низкое переходное сопротивление. Устройство не предназначено для работы во взрывоопасных средах без дополнительной защиты.

Преимущества

• Не требует опрессовочного инструмента - экономит время и стоимость обслуживания.
• Срывные болты обеспечивают контроль затяжки - предотвращают как недотягу, так и перетягу.
• Антиоксидантная паста внутри гильзы продлевает срок службы контакта и снижает риск перегрева.
• Комбинированный дизайн (алюминий + медь) позволяет соединять алюминиевые провода с медными клеммами без электрохимической коррозии.
• Поддерживает работу с различными типами жил - круглыми и секторными, однопроволочными и многопроволочными.

Ограничения применения

• Не применяется в условиях постоянного воздействия открытого огня или температур выше +80 C.
• Не рекомендован для мобильных или вибрационных объектов без дополнительной фиксации - возможна саморазвинчивание.
• Не следует использовать с проводами сечением менее 25 мм2 или более 95 мм2 - нарушается герметичность контакта.
• Отсутствие внешнего покрытия делает устройство чувствительным к агрессивной среде - не применяйте в местах с высокой влажностью, солями или химическими испарениями без дополнительной защиты.

Примеры использования

• Присоединение алюминиевой жилы ЛЭП 10–35 кВ к медной шине в КРУ.
• Оконцевание алюминиевого провода в распределительном щите с медными клеммами.
• Обеспечение надёжного соединения между алюминиевым кабелем и медным заземляющим контуром.
• Ремонт старых линий, где невозможно заменить всю проводку - позволяет сохранить существующую алюминиевую часть сети.

Практические советы

• Перед установкой всегда зачищайте жилу до металлического блеска - даже малый слой оксида снижает проводимость.
• Используйте только гаечный ключ подходящего размера - не торцовые и не импульсные ключи, чтобы избежать повреждения срывных головок.
• Проверяйте после монтажа - легкое движение рукой не должно вызывать люфт в соединении.
• При работе в сыром помещении - после монтажа обработайте место соединения термостойким силиконовым составом для защиты от влаги.
• Храните наконечники в сухом месте - хотя они не имеют покрытия, длительное воздействие влаги может повредить внутреннюю пасту.
