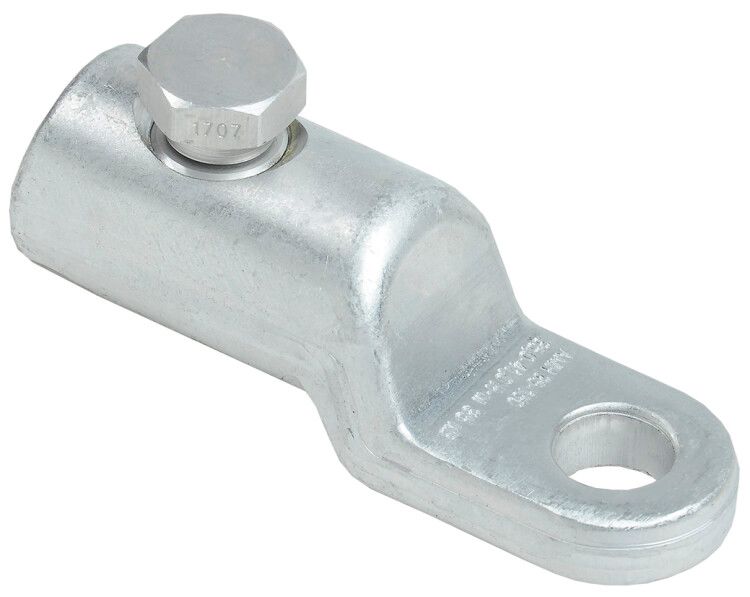

Наконечник механический медно-алюм. АММН 35-150 до 35кВ со срывными болтами IEK UZA-28-S35-S150-235

Механический наконечник медно-алюминиевый со срывными болтами АММН 35-150 до 35 кВ от IEK предназначен для надёжного соединения алюминиевых проводов с медными или алюминиевыми клеммами без использования опрессовочного инструмента. Артикул uza-28-s35-s150-235 обеспечивает стабильный контакт в распределительных устройствах до 35 кВ.

Назначение и область применения

Механический наконечник медно-алюминиевый со срывными болтами АММН 35-150 до 35 кВ используется для оконцевания алюминиевых проводов сечением 35–150 мм2 перед присоединением к шинам, зажимам или клеммам. Подходит для систем высокого напряжения до 35 кВ - например, в КРУ, трансформаторных подстанциях, воздушных линиях и силовых щитах. Применяется там, где невозможно или нецелесообразно использовать опрессовку: на объектах с ограниченным доступом, при ремонте или модернизации старых сетей.

Технические характеристики

• Поперечное сечение провода: 35–150 мм2 - подходит для многопроволочных и секторных жил
• Номинальное напряжение: до 35 кВ - рассчитан на работу в средневольтных сетях
• Материал корпуса: алюминиевый сплав повышенной прочности
• Хвостовик: электротехническая медь - обеспечивает переход от алюминиевого провода к медной клемме
• Количество болтов: 2 - равномерно распределяют усилие затяжки
• Метрический размер резьбы: М17 - совместим с гаечными ключами стандартного набора
• Срывная головка болтов: да - гарантирует точную затяжку без перегрузки
• Покрытие: без внешнего покрытия - внутренняя поверхность обработана антиоксидантной пастой
• Срок службы: 25 лет - при соблюдении условий монтажа и эксплуатации
• Количество жил: одна - предназначена для одного провода

Совместимость и монтаж

Механический наконечник медно-алюминиевый со срывными болтами АММН 35-150 до 35 кВ совместим с:

• Алюминиевыми шинами и клеммами - через алюминиевую часть корпуса
• Медными клеммами и зажимами - благодаря медному хвостовику

Для монтажа:

1. Зачистите изоляцию с провода на длину, соответствующую глубине гильзы наконечника
2. Вставьте провод в гильзу - он должен плотно занять всё пространство
3. Затяните два болта гаечным ключом до момента срыва головок - это означает достижение требуемого крутящего момента
4. Не допускайте поворота наконечника во время затяжки - фиксируйте провод рукой или зажимом

Посадочный диаметр гильзы рассчитан под многопроволочные и секторные жилы - не требуется выравнивание формы провода.

Безопасность и стандарты

Изделие соответствует требованиям к механической и электрической надёжности для оборудования до 35 кВ. Наличие антиоксидантной пасты внутри снижает риск нагрева контакта из-за оксидной плёнки. Срывные болты исключают перетягивание, что предотвращает деформацию металла и разрушение соединения. Отсутствие внешнего покрытия не влияет на безопасность - рабочая среда обычно закрытая (распределительные устройства, камеры КРУ).

Преимущества

• Не требует опрессовочного инструмента - экономит время и стоимость оснастки
• Обеспечивает стабильный контакт между алюминием и медью - минимизирует электрохимическую коррозию
• Паста внутри предотвращает образование оксидной плёнки - продлевает срок службы соединения
• Срывные болты обеспечивают контроль момента затяжки - исключает недотяг и перетяг
• Поддерживает работу с различными типами жил - круглые и секторные провода одинаково хорошо фиксируются

Ограничения применения

• Не применяется для проводов сечением менее 35 мм2 или более 150 мм2 - возможен перегрев или плохой контакт
• Не рекомендован для открытых участков вне герметичных устройств - отсутствие внешней защиты делает его чувствительным к агрессивной среде
• Не подходит для частых демонтажей - после срыва болтов восстановить первоначальную затяжку нельзя
• Не следует использовать в условиях постоянной вибрации без дополнительной фиксации - возможно ослабление контакта

Примеры использования

• Присоединение алюминиевой жилы 95 мм2 от воздушной ЛЭП к медной клемме трансформатора в КРУ
• Оконцевание алюминиевого провода в распределительном щите 10(6) кВ перед подключением к медной шине
• Ремонт соединений на подстанциях, где ранее использовались опрессованные наконечники, но инструмент недоступен
• Монтаж в новых проектах, где требуется быстрое и надёжное соединение без дорогостоящих пресс-клещей

Практические советы

• Перед установкой проверьте, чтобы провод был полностью зачищен - остатки изоляции нарушают контакт
• Не смазывайте болты маслом или grease - паста внутри уже обеспечивает нужную проводимость
• При работе с секторными жилами ориентируйте их плоскость параллельно плоскости болтов - так лучше распределяется нагрузка
• После монтажа проверьте температуру контакта через 24 часа - если есть перегрев, перепроверьте затяжку и качество зачистки
• Храните наконечники в сухом месте - хотя они не имеют внешнего покрытия, влага может повлиять на пасту внутри
