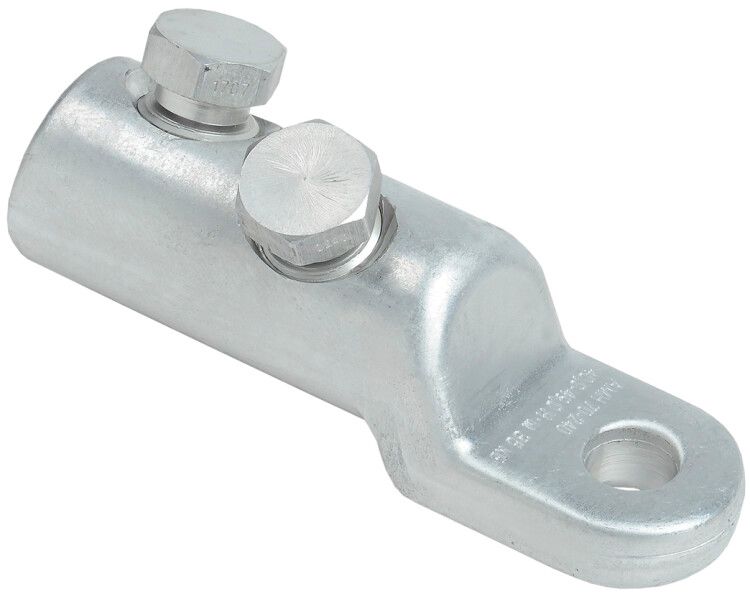

Наконечник механический медно-алюм. АММН 70-240 до 35кВ со срывными болтами IEK UZA-28-S70-S240-235

Медно-алюминиевый механический наконечник со срывными болтами АММН 70-240 до 35 кВ от IEK предназначен для надёжного соединения алюминиевых проводов с медными или алюминиевыми клеммами без использования опрессовочного инструмента. Артикул uza-28-s70-s240-235 обеспечивает стабильный контакт в распределительных устройствах до 35 кВ.

Назначение и область применения

Медно-алюминиевый механический наконечник со срывными болтами АММН 70-240 до 35 кВ используется для оконцевания алюминиевых проводов сечением 70–240 мм2 перед присоединением к шинам, зажимам или клеммам. Подходит для систем высокого напряжения до 35 кВ - в подстанциях, КРУ, силовых щитах и линиях воздушных и кабельных сетей. Применяется там, где требуется быстрое, надёжное и не требующее опрессовки соединение между алюминием и медью.

Технические характеристики

• Напряжение: до 35 кВ
• Сечение провода: 70–240 мм2
• Материал корпуса: алюминиевый сплав повышенной прочности
• Материал хвостовика: электротехническая медь
• Тип жилы: многопроволочные круглые или секторные
• Количество болтов: 2
• Размер резьбы: М19
• Срывная головка: есть - гарантирует точную затяжку
• Покрытие: без внешнего покрытия (внутренняя поверхность - антиоксидантная паста)
• Срок службы: 25 лет
• Количество жил: одна (для одного провода)

Совместимость и монтаж

Медно-алюминиевый механический наконечник со срывными болтами АММН 70-240 до 35 кВ совместим с:

• Алюминиевыми шинами и клеммами - через алюминиевую часть корпуса;
• Медными клеммами и зажимами - благодаря медному хвостовику;
• Проводами с многопроволочной или секторной жилой, круглого или секторного профиля.

Монтаж выполняется в три этапа:

1. Зачистить изоляцию с провода на длину, равную глубине гильзы наконечника.
2. Вставить провод в гильзу до упора - он должен полностью заполнить внутреннее пространство.
3. Затянуть два болта гаечным ключом до момента срыва головок - это означает достижение необходимого усилия.

Не допускается использование других инструментов вместо ключа - риск перегрузки или недотяжки.

Безопасность и стандарты

Изделие соответствует требованиям к соединениям в электроустановках до 35 кВ. Наличие срывных болтов исключает пере- и недотяжку, снижая риск нагрева и возгорания. Антиоксидантная паста внутри предотвращает образование оксидной плёнки - основной причины повышения переходного сопротивления. Соответствие нормам безопасности достигается за счёт контроля качества материала и технологии сборки.

Преимущества

• Не нужна опрессовка - экономия времени и инструмента.
• Обеспечивает стабильный контакт между алюминием и медью - без электрохимической коррозии.
• Срывные головки обеспечивают одинаковое усилие затяжки - воспроизводимость результатов.
• Паста внутри предотвращает окисление - продлевает срок службы контакта.
• Высокая механическая прочность корпуса - выдерживает нагрузки при эксплуатации.

Ограничения применения

• Не применяется для проводов сечением менее 70 мм2 или более 240 мм2 - возможен перегрев или плохой контакт.
• Не предназначена для работы в условиях постоянного воздействия открытого огня или экстремальных температур выше +80 C.
• Не рекомендуется использовать в местах с частыми вибрациями без дополнительной фиксации - хотя конструкция устойчива, вибрации могут ослабить соединение.
• Отсутствие внешнего покрытия требует защиты от агрессивной среды (например, влажных или химически активных помещений) - можно использовать термоусадочные трубки или герметизацию.

Примеры использования

• Подключение алюминиевого кабеля 120 мм2 к медной шине в КРУ-10 кВ.
• Соединение алюминиевой жилы 240 мм2 с медным выводом трансформатора.
• Присоединение алюминиевого провода к заземляющему контуру на подстанции.
• Монтаж ответвлений в ЛЭП 35 кВ при замене старых соединителей.

Практические советы

• Перед установкой обязательно зачистите провод до металлического блеска - даже микроскопический слой оксида снижает проводимость.
• Проверьте соответствие сечения провода - если жила слишком тонкая, она будет “гулять” внутри гильзы; если толще - не войдёт.
• При использовании секторных жил ориентируйте их плоскости параллельно болтам - так лучше распределяется давление.
• Не смазывайте болты маслом или другим составом - это нарушит работу срывной системы.
• После монтажа проверьте затяжку визуально - головки должны быть сорваны, а сам наконечник плотно прилегать к клемме.
• Для длительной эксплуатации в агрессивной среде - закройте место соединения термоусадкой с клеевым слоем.
