Медный тросс (луженный) (S-11-CU SN) | 5021656 OBO Bettermann

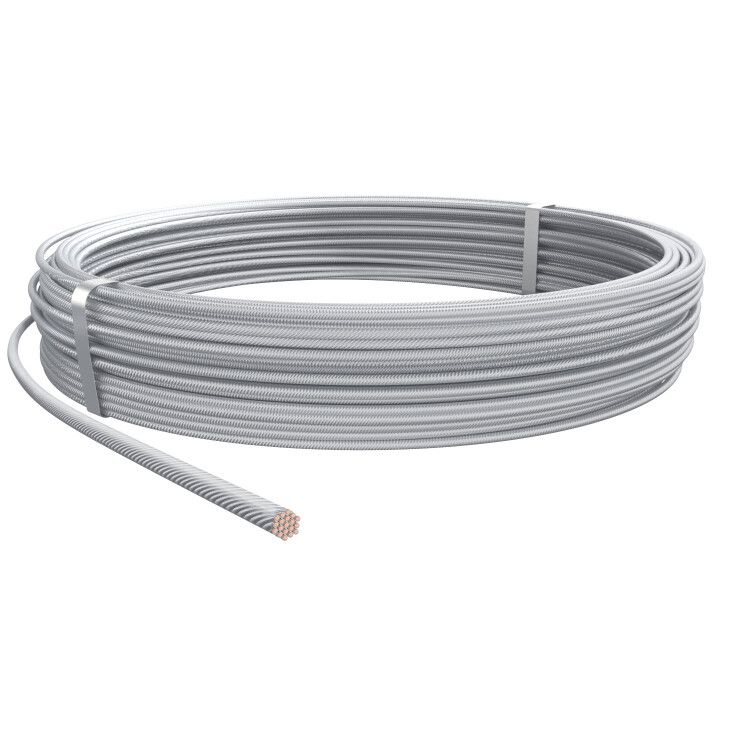

Медный тросс (луженый) S-11-CU SN от OBO BETTERMANN - это гибкий проводник из многожильной медной проволоки с оловянным покрытием, предназначенный для надёжного заземления и молниезащиты в промышленных и энергетических объектах. Артикул s-11-cu sn обеспечивает устойчивую проводимость даже в агрессивных средах.

Назначение и область применения

Медный тросс (луженый) S-11-CU SN используется для создания контуров заземления и систем молниезащиты. Подходит для прокладки на открытых участках, вдоль зданий, на опорах и внутри сооружений. Применяется в электроустановках напряжением более 1 кВ, где требуются высокая механическая прочность и долговечность проводника. Соответствует нормам для защиты объектов от ударов молнии и перенапряжений.

Технические характеристики

• Материал: медь (высокой проводимости)
• Покрытие: лужёное (олово) - защищает от окисления и коррозии
• Поперечное сечение: 70 мм2 - обеспечивает большую токопроводящую способность
• Наружный диаметр: 10,5 мм - удобен для фиксации на крепёжных элементах
• Количество жил: 19 - повышает гибкость и устойчивость к вибрациям
• Диаметр проволоки: 2,1 мм - одинаковый для всех жил, равномерное распределение тока
• Стандарты: IEC/EN 62561-2 (VDE 0185-561-2), VDE 0185-305 (IEC 62305), DIN VDE 0101-2

Совместимость и монтаж

Медный тросс (луженый) S-11-CU SN совместим с клеммами, зажимами и болтовыми соединениями, предназначенными для заземляющих проводников. Для монтажа используются специальные зажимы OBO Bettermann, подходящие по диаметру 10,5 мм. Учитывайте, что при использовании в местах с частыми изгибами рекомендуется применять мягкие переходники - тросс не рассчитан на постоянную динамическую нагрузку. Крепление выполняется с соблюдением минимального радиуса изгиба - не менее 10×наружного диаметра (не менее 105 мм).

Безопасность и стандарты

Изделие сертифицировано по европейским и немецким стандартам: IEC/EN 62561-2 для систем молниезащиты, VDE 0185-305 для проектирования молниезащиты зданий и DIN VDE 0101-2 для заземления силовых установок выше 1 кВ. Лужёное покрытие снижает риск образования оксидов, сохраняя контактное сопротивление в допустимых пределах на протяжении всего срока службы.

Преимущества

• Высокая проводимость меди гарантирует эффективный отвод тока молнии и аварийных токов замыкания
• Оловянное покрытие увеличивает срок службы в условиях повышенной влажности, солёного воздуха и химически активной среды
• Многожильная конструкция (19 жил) делает тROSS устойчивым к вибрациям и механическим воздействиям
• Готов к монтажу без дополнительной подготовки - не требует зачистки перед подключением

Ограничения применения

• Не предназначен для внутренней прокладки в трубах с ограниченным доступом - из-за жесткости и диаметра 10,5 мм трудно протягивать через изгибы меньше 105 мм
• Не следует использовать в качестве основного токоведущего провода в цепях переменного тока - предназначен исключительно для заземления и молниезащиты
• Работает в температурном диапазоне, указанном в стандарте; при длительных перегрузках возможна деформация

Примеры использования

• Заземление трансформаторных подстанций и распределительных устройств
• Подключение молниеотводов к контурам заземления на промышленных площадках
• Связь между металлическими конструкциями (каркасы, башни, резервуары) и заземляющим электродом
• Устройство вертикальных и горизонтальных заземлителей на объектах с высоким уровнем электромагнитных помех

Практические советы

• Перед монтажом проверьте соответствие диаметра троса (10,5 мм) зажимам и клеммам - используйте комплектующие OBO Bettermann, специально разработанные для s-11-cu sn
• При соединении с другими проводниками применяйте термитную сварку или запрессованные наконечники - не используйте обычные болты без антикоррозийной смазки
• При прокладке на открытом воздухе закрывайте концы троса герметичными колпачками, чтобы предотвратить попадание влаги в жилы
• Для контроля качества соединения регулярно измеряйте сопротивление заземления - оно должно быть ниже 4 Ом для объектов категории III по VDE 0185-305
