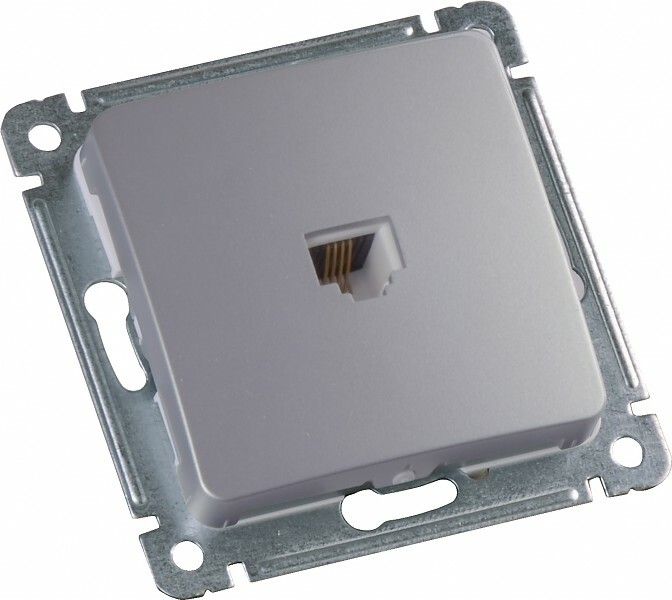

Механизм розетки телефонной СП серебр. HEGEL РСТ-400-06

Розетка телефонная скрытой установки HEGEL рст-400-06 - это механизм с накладкой для внутренней проводки, предназначенной для подключения телефонных аппаратов через разъём RJ11. Устройство совместимо с существующими телефонными сетями и устанавливается в стеновые коробки, обеспечивая надёжное соединение на напряжении до 48 В.

Назначение и область применения

Розетка телефонная скрытой установки HEGEL рст-400-06 используется для подключения терминального оборудования - аналоговых телефонов, факсов, модемов - к местным телефонным сетям. Применяется в жилых домах, офисах, административных зданиях и других помещениях, где требуется скрытая проводка. Подходит для систем связи с напряжением до 48 В и током до 1 А.

Технические характеристики

• Тип разъёма: RJ11 - стандартный интерфейс для аналоговой телефонии
• Тип монтажа: скрытый - устанавливается в подрозетник глубиной 40–50 мм
• Количество постов: 1 - один модуль на одну точку подключения
• Напряжение: 48 В - допустимый уровень для телефонных линий
• Номинальный ток: 1 А - безопасная нагрузка для сигнальных цепей
• Степень защиты: IP20 - защита от доступа пальцев, но не от воды и пыли
• Материал корпуса: пластик - ударопрочный, лёгкий, не поддерживающий горение
• Цвет: серый - соответствует заявленному “серебристому” оттенку
• Направление выхода: прямолинейное - кабель выходит прямо назад, без изгиба
• Климатическое исполнение: УХЛ3 - рассчитана на работу при температуре от −25C до +40C и влажности до 95%
• Нормативный документ: ТУ 3464-003-07620177-2013

Совместимость и монтаж

MECHANISM рст-400-06 совместим с любыми стандартными подрозетниками диаметром 60–68 мм. Крепится винтовым способом - два винта на боковых сторонах механизма фиксируют его в коробке. Для подключения используйте двухпарный кабель типа UTP Cat. 3 или выше. Разъём RJ11 принимает штекер с 4 или 6 контактами - работают только центральные контакты (2 и 5). Накладка легко снимается для обслуживания, не требует демонтажа всей розетки.

Безопасность и стандарты

Розетка телефонная HEGEL рст-400-06 соответствует требованиям ТУ 3464-003-07620177-2013. IP20 обеспечивает базовую защиту от случайного прикосновения к токоведущим частям, но не защищает от влаги - не применяйте в сырых помещениях, на улице или в ванных комнатах. Материал корпуса самозатухающий, что снижает риск возгорания при перегрузках.

Преимущества

• Простая замена: можно менять только накладку, не трогая провода внутри стены
• Ударопрочный пластик - выдерживает механические воздействия при эксплуатации
• Чёткая маркировка контактов - позволяет быстро и правильно подключить кабель
• Подходящий для ремонта и модернизации старых телефонных сетей

Ограничения применения

• Не предназначена для высоких токов - нельзя использовать для питания устройств, кроме сигналов телефонной сети
• IP20 - запрещено применение во влажных средах: банях, кухнях, подвалах, на улице
• Не совместима с современными VoIP-терминалами без адаптера
• Не поддерживает передачу данных по Ethernet - не заменяет LAN-розетку

Примеры использования

• Подключение стационарного телефона в офисном кабинете
• Установка точки связи в спальной комнате для факса
• Замена устаревшей розетки в многоквартирном доме с сохранением существующей проводки
• Интеграция в системы охранной сигнализации с голосовым оповещением

Практические советы

• Перед монтажом проверьте напряжение на линии - даже 48 В может быть опасным при повреждённой изоляции
• Используйте кабель с медными жилами, а не алюминиевыми - лучше передача сигнала
• При прокладке новой линии соблюдайте расстояние минимум 30 см от силовых кабелей - чтобы избежать помех
• При замене старой розетки - не забудьте отключить телефонную линию на щите, если есть возможность
• Посадочный диаметр подрозетника - 60 мм; если отверстие больше - используйте специальный переходной кольцо
