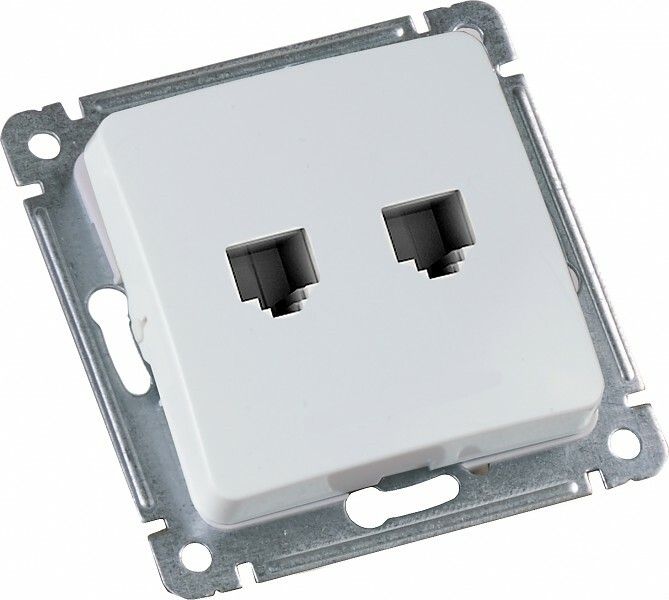

Механизм розетки телефонной и компьютерной СП бел. HEGEL РСКТ-440

Розетка MASTER РСКТ-440 - это механизм скрытой установки с двумя разъёмами (RJ45 и RJ11), предназначенный для подключения компьютерной сети и телефонного аппарата. Выполнена из белого пластика, совместима со стандартными монтажными коробками, соответствует требованиям ТУ 3464-003-07620177-2013.

Назначение и область применения

Розетка MASTER РСКТ-440 используется для подключения устройств, работающих по протоколам Ethernet (компьютеры, IP-камеры, VoIP-телефоны) и аналоговым телефонным линиям. Применяется в офисах, учебных заведениях, жилых домах и других помещениях, где требуется организовать точку доступа к локальной сети и телефонии через одну розетку. Монтируется исключительно в стеновые коробки для скрытой проводки.

Технические характеристики

• Тип разъёмов: RJ45 (для Ethernet) и RJ11 (для телефона)
• Номинальный ток: 1 А - допустимо подключение только слаботочных цепей (не для бытовой электросети 220 В)
• Напряжение: до 48 В - безопасно для передачи данных и сигнальных линий
• Степень защиты: IP20 - защищает от контакта с пальцами, но не от пыли и влаги; подходит только для сухих помещений
• Материал корпуса: пластик, белый цвет
• Тип монтажа: скрытый - устанавливается в подрозетник
• Количество постов: 1
• Климатическое исполнение: УХЛ3 - рассчитана на работу при температуре от −25C до +40C и относительной влажности до 90%
• Направление выхода кабеля: прямолинейное
• Крепление: винтовое - зажимы для проводов фиксируются болтами
• Категория: 5E - обеспечивает передачу данных со скоростью до 1 Гбит/с на расстоянии до 100 метров
• Нормативный документ: ТУ 3464-003-07620177-2013

Совместимость и монтаж

Розетка MASTER РСКТ-440 совместима со стандартными круглыми подрозетниками диаметром 60–68 мм. Для монтажа необходимо:

• Заготовить кабель категории 5E с оконцовкой (RJ45/RJ11)
• Подключить жилы к контактам согласно схеме T568A/B (для RJ45) и стандартному порядку (для RJ11)
• Фиксировать провода винтовыми зажимами - специальные инструменты не требуются
• Зафиксировать механизм в подрозетнике с помощью боковых лапок
• Установить декоративную накладку

Не используйте розетку для подключения силового оборудования - она не рассчитана на напряжения выше 48 В.

Безопасность и стандарты

Розетка MASTER РСКТ-440 соответствует требованиям ТУ 3464-003-07620177-2013. Степень защиты IP20 гарантирует безопасность от случайного прикосновения к токоведущим частям, но не защищает от попадания воды или пыли. Устройство не имеет функций защиты от перегрузок или помех - рекомендуется использовать её в составе системы с внешними средствами защиты (например, сетевые фильтры или коммутаторы с PoE-защитой).

Преимущества

• Объединяет два типа подключений (Ethernet и телефон) в одном механизме - экономит место в подрозетнике
• Простое подключение без обжимных клещей - достаточно вставить провод и затянуть винты
• Высокая надёжность контактов благодаря медным ламелям и качественному пластиковому корпусу
• Совместима с большинством современных систем LAN и телефонии
• Белый цвет легко сочетается с любыми рамками и отделкой интерьера

Ограничения применения

• Не предназначен для подключения к сети 220 В - опасно! Только слаботочные цепи до 48 В
• IP20 не позволяет использовать в ванных комнатах, на улице или в сырых помещениях
• Не поддерживает Power over Ethernet (PoE) - не передаёт питание по кабелю
• Не имеет экрана или фильтрации помех - возможны помехи при использовании рядом с силовыми кабелями
• Не совместим с кабелями категории ниже 5E - снижает скорость передачи данных

Примеры использования

• На рабочем месте сотрудника: один кабель - к компьютеру, второй - к настольному телефону
• В ученической комнате: подключение терминалов для онлайн-обучения и связи с администрацией
• В малом бизнесе: организация точки доступа для IP-телефонии и локального сервера
• В квартире: замена двух отдельных розеток одной компактной моделью

Практические советы

• Перед монтажом проверьте тип кабеля - он должен быть Category 5e или выше, чтобы сохранить заявленную скорость
• Не перегибайте и не пережимайте кабели при прокладке - это снижает качество сигнала
• При подключении RJ45 соблюдайте последовательность проводов - лучше использовать схему T568B (стандарт для Ethernet)
• Если вы планируете использовать PoE-устройства, выбирайте другую розетку - эта модель не поддерживает передачу питания
• При замене старой розетки убедитесь, что подрозетник не поврежден - иначе механизм будет шататься
• Розетка MASTER РСКТ-440 - оптимальный выбор для новых проектов, где важна эстетика и минимализм
