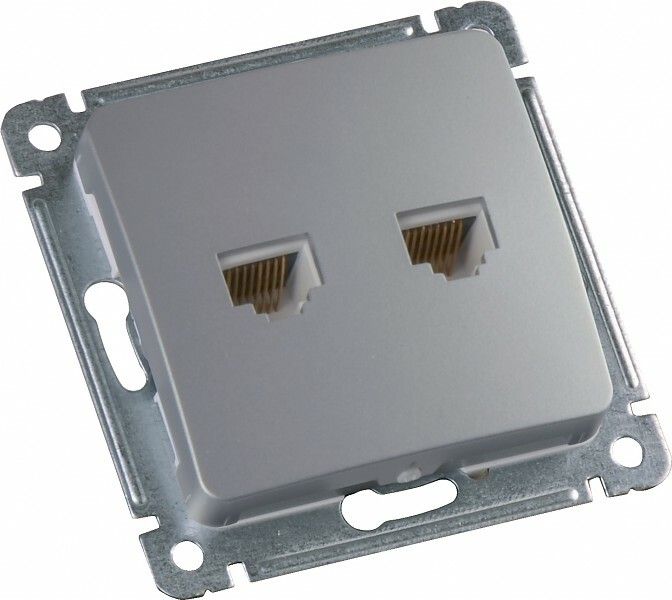

Механизм розетки компьютерной СП серебр. HEGEL РСКК-440-06

Розетка компьютерная скрытой установки HEGEL РСКК-440-06 - это механизм для организации точек подключения сетевого оборудования в стационарных системах связи и вычислительной техники. Устройство рассчитано на работу с Ethernet-кабелями через два разъёма RJ45, монтируется в стеновые коробки и обеспечивает надёжное соединение без необходимости использования обжимного инструмента.

Назначение и область применения

Розетка HEGEL РСКК-440-06 предназначена для подключения персональных компьютеров, IP-телефонов, сетевых камер и другого оборудования, использующего стандартизированный интерфейс RJ45. Применяется в офисах, учебных заведениях, серверных комнатах и других помещениях, где требуется организовать скрытую проводку сети. Напряжение до 48 В позволяет использовать её в маломощных устройствах PoE (Power over Ethernet) класса 1–2, однако не предназначена для питания мощных приборов.

Технические характеристики

• Тип разъёмов: два порта RJ45 (8P8C)
• Категория передачи: Cat 5e - поддерживает скорость до 1 Гбит/с
• Номинальное напряжение: 48 В
• Номинальный ток: 1 А
• Степень защиты: IP20 - защищает от контакта с пальцами и крупными предметами, не защищена от воды и пыли
• Материал корпуса: пластик без галогенов - безопасен при горении, соответствует экологическим нормам
• Цвет: серый (глянцевая отделка)
• Способ монтажа: скрытая установка в подрозетник
• Крепление: винтовые зажимы для проводов
• Выход кабеля: прямолинейный
• Климатическое исполнение: УХЛ3 - допустимо использование в помещениях с умеренным климатом, температурой от −25C до +40C
• Нормативный документ: ТУ 3464-003-07620177-2013

Совместимость и монтаж

MECHANISM розетки HEGEL РСКК-440-06 совместим с любыми стандартными подрозетниками для скрытой установки с внутренним диаметром 60–68 мм. Монтаж осуществляется в три этапа:

1. Закрепить корпус механизма в подрозетнике с помощью боковых распорок;
2. Подключить витую пару к контактным площадкам внутри розетки - провода вставляются в зажимы и фиксируются винтами; инструкция по раскладке жил указана на корпусе;
3. Зафиксировать лицевую накладку - она плотно прилегает к стене и не требует дополнительной регулировки.

Не требуются обжимные клещи - контакты автоматически пробивают изоляцию при затяжке винтов. Для правильной работы важно соблюдать порядок скручивания жил согласно T568A/B.

Безопасность и стандарты

Розетка HEGEL РСКК-440-06 соответствует требованиям ТУ 3464-003-07620177-2013 и имеет степень защиты IP20, что делает её безопасной для использования в закрытых помещениях. Отсутствие галогенов в составе пластика снижает риск выделения токсичных веществ при перегреве. Напряжение 48 В и ток 1 А находятся в пределах безопасных значений для слаботочных систем, однако не подходят для высокомощных устройств.

Преимущества

• Два порта RJ45 в одном посте - экономия места в подрозетнике
• Простая и быстрая сборка без инструментов - достаточно отвертки для затяжки винтов
• Глянцевая поверхность легко моется и не царапается при ежедневном использовании
• Совместимость с Cat 5e - достаточна для большинства современных LAN-сетей
• Экологичный материал - не содержит галогенов, безопасен при возгорании

Ограничения применения

• Не предназначен для наружной установки - IP20 не защищает от влаги и пыли
• Не используется для питания устройств с потреблением выше 48 В / 1 А - не подходит для активных PoE+ или PoE++ устройств
• Не рекомендовано применение в условиях постоянной вибрации или повышенной запылённости
• Не имеет маркировки на лицевой стороне - невозможно пометить порт (например, “PC” или “Phone”) без внешней этикетки

Примеры использования

• Подключение рабочих мест сотрудников в офисе к локальной сети
• Установка в учебных аудиториях для доступа студентов к интернету
• Монтаж в серверных шкафах для подключения сетевых коммутаторов
• Обустройство точек связи в медицинских учреждениях - терминалы, ЭВМ, видеонаблюдение

Практические советы

• Перед монтажом проверьте длину и качество кабеля - для Cat 5e максимальная длина канала составляет 90 метров между розеткой и коммутатором
• Не перетягивайте винты при подключении - это может повредить медные контакты
• Если планируете использовать PoE, убедитесь, что источник питания (PoE-инжектор или коммутатор) соответствует стандарту IEEE 802.3af
• Для удобства обслуживания можно дополнительно отметить порты снаружи самоклеящимися этикетками
• При замене старой розетки - отключите питание всех слаботочных линий, даже если они работают от 48 В
