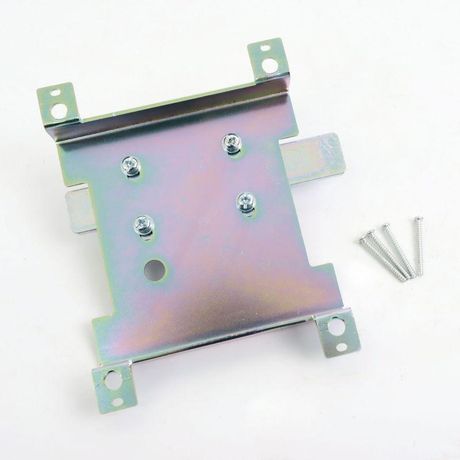

Блокировка механическая MI MGS250 3P YON (группа DKC) MI-MGS250MI3

Механическая блокировка MI для MGS250 3P - устройство, предотвращающее одновременное включение двух соседних автоматических выключателей серии YON MAX MGS. Применяется в системах с требованием взаимной блокировки, например, в переключении между источниками питания. Бренд DKC (ДКС) обеспечивает совместимость с артикулом mi-mgs250mi3.

Назначение и область применения

Механическая блокировка MI для MGS250 3P используется для физического запрета одновременного замыкания контактов двух рядом установленных автоматических выключателей. Это необходимо в схемах, где нельзя допустить параллельного питание нагрузки от двух источников - например, при работе с резервными цепями, АВР или переключаемыми шинами.

Технические характеристики

• Тип: механическая блокировка, не требует внешнего питания
• Совместима с: автоматическими выключателями MGS250 3P из серии YON MAX MGS
• Фиксация: за счет жесткой связи рычагов включателей
• Установка: на боковой поверхности аппаратов, без сверления или модификаций
• Материал: прочный термостойкий пластик, устойчивый к механическим воздействиям

Совместимость и монтаж

Механическая блокировка MI для MGS250 3P предназначена исключительно для установки на два рядом расположенных автомата модели MGS250 3P из серии YON MAX MGS. Устройство крепится на боковые стенки выключателей без инструментов - просто защёлкивается в специальные пазы. Для работы требуется точная установка аппаратов друг напротив друга с шагом, соответствующим габаритам серии MGS250. Не совместима с другими типами выключателей, даже если они имеют аналогичную номинальную мощность.

Преимущества

• Не требует электроэнергии - работает всегда, даже при отключении сети
• Исключает человеческий фактор - невозможно случайно включить оба аппарата
• Высокая надёжность: нет электронных компонентов, которые могут выйти из строя
• Легко проверяется визуально - состояние блокировки видно без демонтажа

Ограничения применения

• Поддерживает только две единицы - не расширяема до трёх и более выключателей
• Не подходит для выключателей других серий, даже от DKC
• Не обеспечивает электрическую изоляцию - только механическую блокировку положений рукояток
• Не рекомендовано применение в условиях постоянных вибраций выше нормы - возможна самопроизвольная разблокировка

Примеры использования

• АВР (автоматический ввод резерва): блокировка основного и резервного входа в щите
• Переключение между сетью и ГЭС/дизель-генератором
• Обеспечение безопасности при обслуживании участков с двумя источниками питания
• Промышленные станки с ручным переключением режимов питания

Практические советы

• Перед установкой убедитесь, что автоматы MGS250 3P установлены точно напротив друг друга - смещение более 2 мм нарушает работу блокировки
• Проверьте, чтобы рукоятки обоих выключателей находились в одном положении (выкл.) перед защёлкиванием блокировки
• Не используйте силу при установке - если не защёлкивается, проверьте соответствие модели и правильность ориентации
• При необходимости замены одного из выключателей - обязательно снимите блокировку MI для MGS250 3P, иначе есть риск повреждения механизма
