Розетка телевизионная TV AtlasDesign коннектор механизм изумруд SE ATN000893 APC

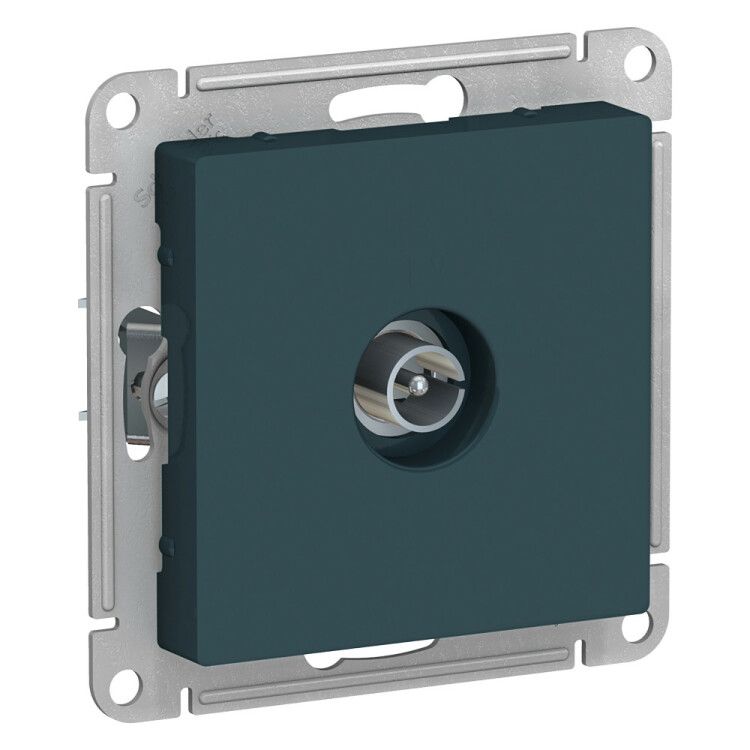

Розетка антенная одиночная TV коннектор, механизм, цвет изумруд, SE (артикул atn000893) от Systeme Electric - это внутренний проходной модуль для подключения антенного кабеля в жилых и офисных помещениях. Продукт серии AtlasDesign сочетает надёжную передачу сигнала, простой монтаж и эстетичный внешний вид.

Назначение и область применения

Розетка антенная одиночная TV коннектор, механизм, цвет изумруд, SE предназначена для подключения одного коаксиального кабеля от антенны или спутниковой системы к телевизору, ресиверу или другому устройству с входом F-коннектор. Подходит для установки в квартирах, домах, гостиницах и административных зданиях. Используется в системах аналогового и цифрового ТВ-вещания, включая DVB-T/T2 и SAT.

Технические характеристики

• Тип разъёма: F-коннектор (TV)
• Количество выходов: 1 (одиночная)
• Частотный диапазон: 5–862 МГц - обеспечивает работу со всеми современными телевизионными сигналами, включая UHF и метровые диапазоны
• Потери в ответвителе: 4 дБ - минимальное затухание сигнала, что важно для слабых сигналов
• Номинальный ток: 0,35 А - рассчитана на питание активных элементов (например, усилителей) малой мощности
• Степень защиты: IP20 - защищает от контакта с пальцами и крупным мусором, не предназначена для влажных помещений
• Материал корпуса: термопласт, лицевая панель - ABS-пластик
• Цвет: зелёный (изумрудный)
• Способ монтажа: внутренний/скрытый - устанавливается в стандартную монтажную коробку глубиной 40–50 мм
• Климатическое исполнение: УХЛ4 - допускает эксплуатацию в помещениях с температурой от −25C до +40C и повышенной влажностью
• Нормативный документ: ФЕАТ.434620.056 ТУ
• Содержит галогены: нет - соответствует экологическим требованиям RoHS

Совместимость и монтаж

Розетка антенная одиночная TV коннектор, механизм, цвет изумруд, SE совместима с любым коаксиальным кабелем типа RG-6, RG-59 и аналогами с F-разъёмом. Для монтажа требуется стандартная круглая монтажная коробка диаметром 60–68 мм. Крепление осуществляется двумя способами: через распорные лапки (при плотном прилегании к стенке коробки) и дополнительно - на два самореза (для усиленной фиксации). Лапки усилены, что снижает риск деформации при закручивании крышки. Накладка снимается после установки механизма - позволяет заменить её на другую цветовую версию без замены всего устройства.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для бытовых электромонтажных изделий. Отсутствие галогенов исключает выделение токсичных веществ при перегреве. IP20 гарантирует безопасность при использовании внутри помещений, но не защищает от брызг воды - не применяйте в ванных комнатах, на кухне без дополнительной защиты или вне зданий.

Преимущества

• Высокая пропускная способность - диапазон до 862 МГц покрывает все каналы цифрового ТВ
• Низкий уровень потерь (4 дБ) - сохраняет качество сигнала даже при длинных кабельных трассах
• Усиленные монтажные лапки - предотвращают проворачивание и люфт в коробке
• ABS-лицевая панель - устойчива к царапинам, не желтеет под UV-светом
• Эргономичный дизайн серии AtlasDesign - легко сочетается с другими розетками и выключателями этой же серии

Ограничения применения

• Не предназначен для подключения к сети переменного тока - работает только с RF-сигналом
• IP20 не обеспечивает защиту от влаги - запрещено использование в сырых помещениях
• Номинальный ток 0,35 А ограничен - нельзя использовать для питания мощных усилителей (>1 W)
• Подходит только для однофазных сетей; не используется в трехфазных системах

Примеры использования

• Подключение телевизора к комнатной антенне в многоквартирном доме
• Разводка спутникового сигнала от LNB к одному приемнику в гостиной
• Установка в новостройках вместо старых медных розеток - для повышения качества цифрового ТВ
• Обновление интерьера в отелях - цвет “изумруд” гармонирует с дизайнерскими решениями

Практические советы

• Перед монтажом проверьте, чтобы кабель был обжат правильно - плохой контакт вызывает помехи
• При использовании с усилителем убедитесь, что его потребляемый ток не превышает 0,35 А
• Если монтажная коробка слишком свободная - используйте оба способа крепления: распор и шурупы
• Цвет “изумруд” - декоративный вариант; если нужна универсальная белая рамка - можно заказать отдельно
• Серия AtlasDesign совместима с другими механизмами Systeme Electric - можно собирать единый блок с розетками и выключателями
