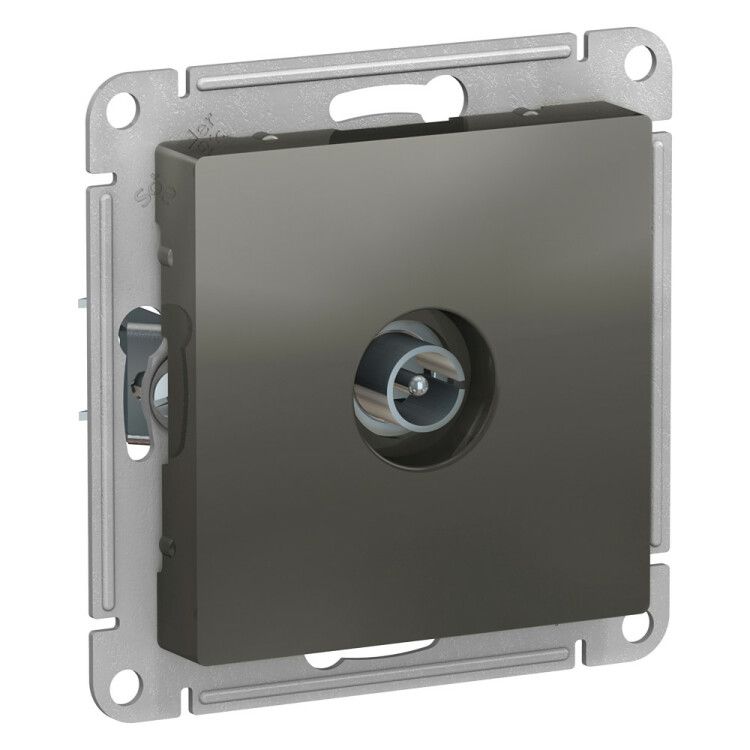

Розетка телевизионная TV AtlasDesign коннектор механизм сталь SE ATN000993 APC

Розетка антенная одиночная TV коннектор, механизм сталь SE (артикул atn000993) от Systeme Electric - это проходной механизм для скрытой установки, предназначенный для подключения одного телевизионного устройства через коаксиальный кабель. Серия AtlasDesign обеспечивает надежную работу в бытовых и коммерческих системах приема сигнала.

Назначение и область применения

Розетка антенная одиночная TV коннектор, механизм сталь SE используется для подключения телевизора, спутникового ресивера или модема к антенне или кабельному сетевому входу. Подходит для установки в жилых домах, офисах, гостиницах и многоквартирных зданиях. Применяется там, где требуется один точечный выход TV-сигнала без дополнительных ответвлений.

Технические характеристики

• Тип разъема: TV (коаксиальный F-коннектор)
• Количество выходов: 1
• Частотный диапазон: 5–862 Гц (обеспечивает передачу аналогового и цифрового ТВ-сигнала, включая DVB-T/T2)
• Потери в ответвителе: 1 дБ (минимальное затухание сигнала)
• Номинальный ток: 0,35 А (не предназначен для питания устройств - только для передачи сигнала)
• Материал корпуса: ABS-пластик, устойчивый к царапинам и УФ-излучению
• Степень защиты: IP20 (защита от доступа пальцев, но не от воды и пыли - только для внутренней установки)
• Цвет: серый
• Тип крепления: в распор + на шурупы
• Способ монтажа: скрытая установка в монтажную коробку
• Климатическое исполнение: УХЛ4 (работает при температуре от −25C до +40C)
• Содержание галогенов: без галогенов (экологически безопасный материал)
• Нормативный документ: ФЕАТ.434620.056 ТУ

Совместимость и монтаж

Розетка антенная одиночная TV коннектор, механизм сталь SE совместима со всеми стандартными коаксиальными кабелями типа RG-6, RG-59 и аналогичными. Монтаж выполняется в стандартную круглую или прямоугольную монтажную коробку глубиной не менее 40 мм. Для фиксации используются усиленные лапки - они плотно заходят в стенку коробки и дополнительно закрепляются двумя шурупами. Кабель подключается к внутреннему F-коннектору - важно не перегнуть его внутри механизма, чтобы сохранить импеданс 75 Ом.

Безопасность и стандарты

Изделие соответствует требованиям ТУ ФЕАТ.434620.056 и имеет степень защиты IP20, что исключает риск поражения током при нормальной эксплуатации. Номинальный ток 0,35 А указывает, что розетка не рассчитана на питание нагрузки - только на передачу слаботочного TV-сигнала. Отсутствие галогенов снижает выделение токсичных веществ при нагреве.

Преимущества

• Высокая прочность корпуса из ABS-пластика - устойчив к механическим повреждениям и долговечен
• Минимальные потери сигнала (1 дБ) обеспечивают четкий прием даже при длинных кабельных трассах
• Усиленные монтажные лапки предотвращают проворачивание и люфт в коробке
• Серия AtlasDesign совместима с другими элементами системы - можно использовать в едином дизайне интерьера
• Подходит для замены старых розеток без изменения существующих монтажных решений

Ограничения применения

• Не применяется во влажных помещениях (ванная, бассейн, улица) - IP20 не обеспечивает защиту от влаги
• Не предназначен для подключения устройств, требующих питания - напряжение на контактах отсутствует
• Не работает с высокочастотными сигналами выше 862 ГГц - не подходит для некоторых современных спутниковых систем с расширением диапазона
• Не рекомендуется для многоэтажных зданий с активным делителем сигнала - возможны помехи при плохой экранировке кабеля

Примеры использования

• Подключение телевизора в гостиной к настенной антенне
• Установка в номере гостиницы для приема кабельного ТВ
• Замена старой розетки в квартире после ремонта
• Интеграция в систему “умного дома” для подключения IPTV-приставки

Практические советы

• Перед монтажом проверьте, что кабель имеет правильный внешний диаметр - слишком толстый может не войти в корпус
• Обязательно используйте качественные F-коннекторы на конце кабеля - плохая оплетка вызывает потерю сигнала
• Не перетягивайте шурупы при креплении - пластик может треснуть
• Если планируете несколько розеток в одной комнате - выбирайте модели из той же серии (AtlasDesign) для единообразия
• Проверьте частотный диапазон вашего ТВ-сигнала - если он выходит за 862 ГГц, потребуется другая модель
