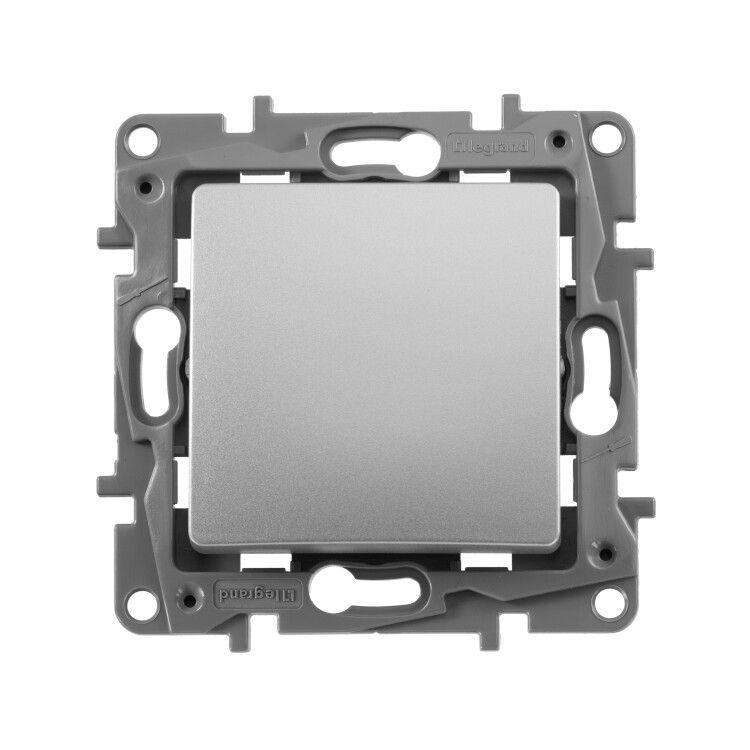

Переключатель 1-кл. СП Etika 10А IP20 250В 10AX авт. зажимы механизм алюм. IEK 672405 Legrand

Переключатель 1-клавишный Legrand Etika с автоматическими зажимами (артикул 672405) предназначен для коммутирования освещения и других бытовых нагрузок до 10 А в сетях 250 В. Подходит для скрытой установки в стеновые коробки, особенно удобен при управлении светом с двух мест.

Назначение и область применения

Этот переключатель используется для включения и выключения света из одной точки или в составе двуполюсной схемы - когда требуется управлять одним источником света с двух разных мест (например, у входа и у кровати в спальне). Применяется в жилых помещениях, офисах, общественных зданиях. Подходит для контроля ламп накаливания, светодиодных и энергосберегающих светильников, вентиляторов, маломощных нагревателей.

Технические характеристики

• Номинальный ток: 10 А - позволяет работать с нагрузкой до 2,5 кВт при 250 В
• Номинальное напряжение: 250 В - совместим с однофазными сетями 220–240 В
• Способ подключения: безвинтовые автоматические зажимы - провода фиксируются при вставке, без инструментов
• Максимальное сечение кабеля: 2,5 мм2 - подходит для медных проводов стандартной домашней проводки
• Габариты: 76×76×46 мм - соответствует стандартным монтажным коробкам
• Степень защиты: IP20 - защищён от прикосновений пальцами, но не от воды и пыли; применяется только внутри помещений
• Материал корпуса: поликарбонат - самозагасающий, не проводит ток
• Клавиша: ABS-пластик - устойчив к царапинам, выгоранию и загрязнениям
• Отделка: глянцевая лакированная поверхность - имитирует металл, легко моется
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C, допустима повышенная влажность
• Гарантия: 24 месяца

Совместимость и монтаж

Переключатель Legrand Etika 672405 рассчитан на скрытую установку в стандартные металлические или пластиковые монтажные коробки глубиной не менее 40 мм. Крепление осуществляется за счёт острых распорных лапок и двух шурупов - обеспечивается прочная фиксация даже в слабо закреплённых коробках. Для работы в схеме «двухместного управления» требуется два таких переключателя и трёхжильный кабель между ними. Монтажная плата есть - можно использовать с рамками серии Etika, в том числе с другими элементами этой же линейки. Подключение проводов: зачищенные концы (до 12 мм) вставляются в зажимы до щелчка - проверьте, что провод плотно зафиксирован, потянув его легонько после установки.

Безопасность и стандарты

• Соответствует IEC 60669-1 и ТР ТС 004/2011 - требованиям безопасности для бытовых выключателей
• Все токоведущие части полностью закрыты - исключает случайное прикосновение к проводникам при установленной накладке
• Материал корпуса не поддерживает горение - снижает риск распространения огня
• Не содержит галогенов - безопаснее при возможном возгорании

Преимущества

• Автоматические зажимы - экономят время при монтаже, не требуют периодической затяжки
• Короткий ход клавиши - плавное, бесшумное включение, комфортно при использовании ночью
• Высокая точность сборки - благодаря специальному профилю механизма, несколько устройств легко выстраиваются в ряд без перекосов
• Имитация алюминиевой отделки - эстетично сочетается с современной интерьерной фурнитурой
• Удобство замены - механизм легко извлекается из коробки без демонтажа всей системы

Ограничения применения

• Не предназначен для открытой установки - IP20 не защищает от влаги, пыли, брызг
• Запрещено применять в помещениях с высокой влажностью: банях, саунах, на улице
• Не подходит для нагрузок выше 10 А - нельзя подключать мощные обогреватели, духовые шкафы, насосы
• Не совместим с системами умного дома - не имеет функций дистанционного управления или диммера
• Подключение проводов более 2,5 мм2 невозможно - не используйте кабели для силовой линии 4 мм2 и выше

Примеры использования

• Управление люстрой в спальне - один переключатель у двери, второй у кровати
• Освещение в длинном коридоре - включение света у обоих концов
• Свет в комнате с двумя выходами - например, в детской или гостиной
• Комбинирование с другими выключателями серии Etika - единый стиль оформления всех элементов

Практические советы

• При монтаже обязательно отключите питание - даже при использовании безвинтовых зажимов работа с проводами опасна
• Проверяйте глубину монтажной коробки - она должна быть минимум 40 мм, чтобы механизм свободно вошёл
• При подключении в схему «два места» используйте трёхжильный кабель (L, L1, L2) - не путайте с обычным двухжильным
• Не забудьте установить декоративную рамку - без неё переключатель не будет иметь завершённый вид и может повредиться
• Если провод плохо фиксируется - попробуйте немного его зачистить, убедитесь, что он не окислен и не перегнут
• Для частого использования выбирайте именно эту модель - её механика рассчитана на десятки тысяч циклов включения
