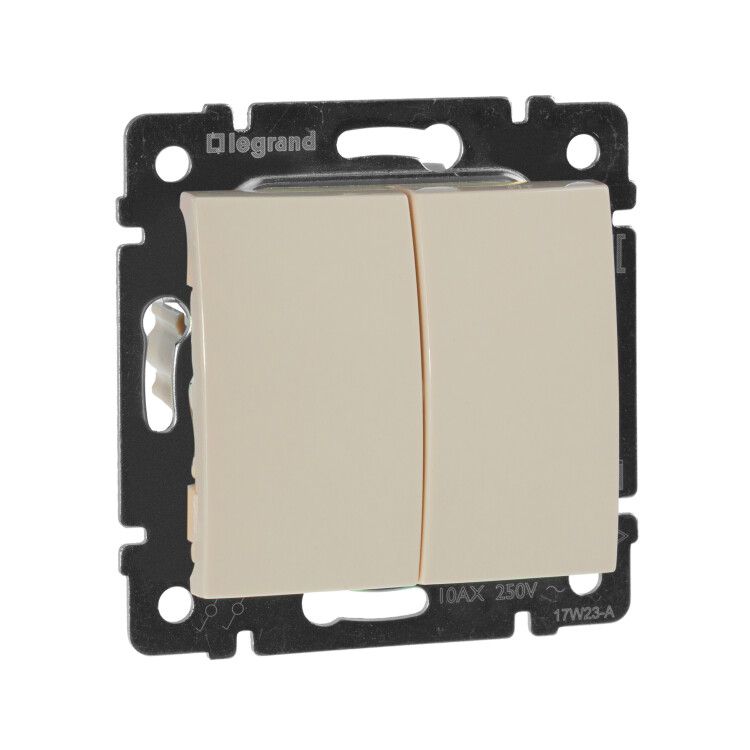

Переключатель проходной 2-кл. СП Valena 10А IP31 250В механизм сл. кость IEK 774308 Legrand

Переключатель проходной 2-х клавишный 10А IP31 250В слоновая кость (артикул 774308, бренд Legrand, серия Valena) предназначен для управления освещением из двух мест - например, у входа и выхода из комнаты. Он сочетает надёжную механическую конструкцию с нейтральным бежевым цветом, подходящим для интерьера любого типа.

Назначение и область применения

Этот переключатель применяется в схемах проходного управления - когда необходимо включать и выключать один источник света из двух разных точек. Подходит для жилых помещений (коридоры, лестницы, спальни), офисов и общественных зданий. Каждая клавиша управляет своей отдельной цепью, поэтому можно контролировать два светильника или группы освещения одновременно. Устройство не предназначено для управления нагрузками выше 10 А - например, мощными нагревателями или двигателями.

Технические характеристики

• Номинальный ток: 10 А - допустимая нагрузка для одной цепи
• Номинальное напряжение: 250 В - работает в бытовой сети 220–240 В
• Частота: 50 Гц - совместим с сетями стран СНГ
• Степень защиты: IP31 - защита от крупных частиц пыли и капель воды, падающих сверху; не подходит для влажных помещений (ванна, баня, улица)
• Максимальное сечение кабеля: 2,5 мм2 - подключаются медные провода до этого значения
• Габариты: 71×71×37 мм - соответствует стандартным подрозетникам
• Материал корпуса: пластик - устойчив к ударным нагрузкам, не горюч
• Цвет: слоновая кость (бежевый) - матовый глянец, не выгорает на солнце
• Климатическое исполнение: УХЛ4 - рассчитан на работу при температуре от −25C до +40C, в условиях повышенной влажности внутри зданий
• Схема подключения: проходной (двухпозиционный) - требует трёхпроводной схемы с перемычкой между двумя устройствами
• Наличие монтажной платы: да - упрощает фиксацию контактов
• Содержание галогенов: да - материал содержит хлор, не рекомендуется для систем с высокими требованиями к экологичности (например, в медицинских учреждениях)

Совместимость и монтаж

Переключатель проходной 774308 - механизм с накладкой, монтируется внутренним способом в стандартный подрозетник. Для завершённого вида требуется отдельно приобрести рамку серии Valena. Крепление осуществляется на распорные лапки и шурупы - надёжно фиксирует устройство в стене. Монтаж выполняется после отключения питания. Провода подключаются к клеммам: L - фаза, L1/L2 - проходные контакты. Обязательно соблюдать полярность при подключении второй точки системы. Нулевой и заземляющий провода не подключаются к самому переключателю - они идут напрямую к светильнику.

Безопасность и стандарты

Изделие соответствует международному стандарту IEC 60669-1 и техрегламенту ТР ТС 004/2358. Конструкция исключает случайное прикосновение к токоведущим частям при установленной накладке. Защита IP31 предотвращает попадание крупных предметов и вертикально падающих капель воды - но не гарантирует безопасность в сырых помещениях. Продукт не имеет функции автоматического отключения при перегрузке - внешняя защита должна обеспечиваться автоматическим выключателем в щите.

Преимущества

• Высокая долговечность механики - клавиши выдерживают более 10 000 циклов включения
• Точные контактные площадки - минимизируют нагрев и окисление
• Совместимость с другими элементами серии Valena - легко заменить или дополнить систему
• Глянцевая отделка - легко протирается, не собирает пыль
• Фиксация на распорках - устраняет люфт даже в старых штробах
• Поддержка двух независимых цепей - позволяет управлять двумя группами света из одного места

Ограничения применения

• Не подходит для влажных зон (ванная, кухня, бассейн) - степень защиты IP31 недостаточна
• Запрещено применять для нагрузок выше 10 А - риск перегрева и оплавления контактов
• Не работает в качестве обычного выключателя - требует парного устройства в другой точке
• Не поддерживает dimmer (регулировку яркости) - только вкл./выкл.
• Содержит галогены - не рекомендуется для объектов с жёсткими экологическими нормами
• Требуется отдельная рамка - не является готовым изделием без декора

Примеры использования

• Освещение длинного коридора - включение у входа, выключение у выхода
• Спальная комната - свет включается у двери, выключается у кровати
• Лестница между этажами - управление снизу и сверху
• Два светильника в зале - одна клавиша включает основное освещение, вторая - ночное

Практические советы

• При монтаже используйте только медные провода сечением до 2,5 мм2 - алюминий несовместим
• Обязательно проверьте отсутствие напряжения перед работой - даже при отключенном автомата возможна индукция
• Выбирайте рамку Valena того же цвета - бежевый оттенок может отличаться у других серий
• При подключении пометьте провода: L - фаза, L1 и L2 - проходные, чтобы не запутаться во время установки второго переключателя
• Не затягивайте клеммы слишком сильно - повредится пластик и контакт
• Если нужна защита от влаги - выбирайте модели с IP44 и герметичными крышками
