Переключатель 2-кл. СП Etika Plus 10А IP20 250В 10AX с подсветкой безвинтов. зажимы механизм бел. IEK 672216 Legrand

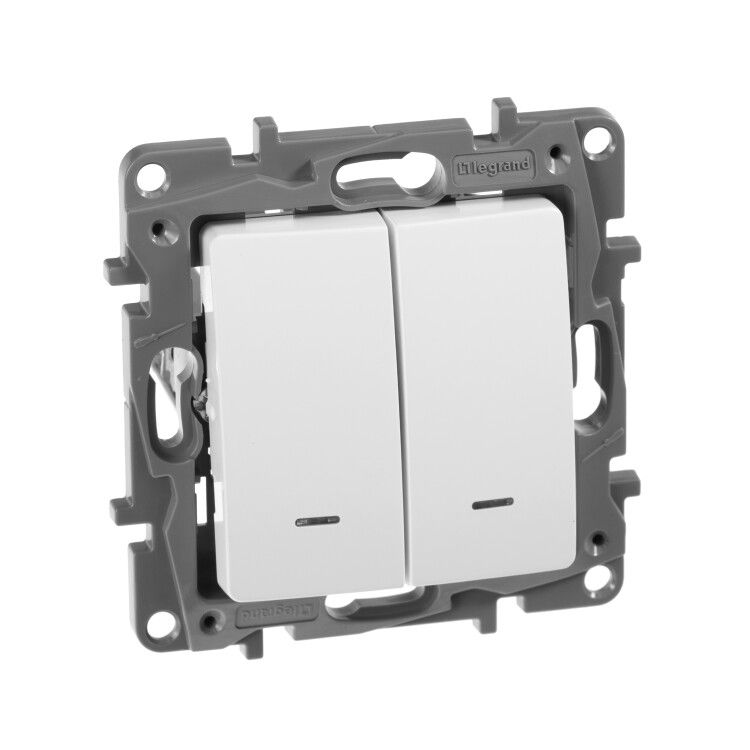

Переключатель двухклавишный с подсветкой Legrand Etika (арт. 672216) - устройство для коммутирования двух независимых световых цепей с возможностью ночного освещения положения клавиш. Подходит для скрытой установки в бытовых и офисных помещениях.

Назначение и область применения

Переключатель двухклавишный с подсветкой Legrand Etika (арт. 672216) предназначен для управления двумя различными группами освещения - например, основным светом и подсветкой в спальне, зале или коридоре. Каждая из двух клавиш работает автономно, что позволяет включать/выключать нагрузки независимо друг от друга. Подсветка клавиш помогает найти выключатель в темноте, особенно удобна в жилых зонах, на лестницах и в коридорах. Устройство рассчитано на работу в помещениях с нормальной влажностью и умеренным климатом.

Технические характеристики

• Номинальный ток: 10 А - допустимая нагрузка до 2,2 кВт при 220 В (например, две группы светодиодных ламп или люминесцентных светильников)
• Номинальное напряжение: 250 В - совместим с сетями 220–240 В
• Тип подключения: автоматические клеммы - зажимы для провода без инструментов, надёжное соединение при зачистке 8–10 мм изоляции
• Максимальное сечение кабеля: 2,5 мм2 - поддерживает медные одножильные и многожильные провода
• Схема подключения: 6L - шесть контактов: два входа, четыре выхода, позволяют организовать управление с одного места
• Габариты: 76×76×45 мм - стандартный размер для рамочных систем
• Глубина монтажа: 31 мм - требует глубины монтажной коробки не менее 35 мм
• Степень защиты: IP20 - защита от прикосновений пальцами, но не от воды и пыли; применяется только внутри помещений
• Материал корпуса: пластик, глянцевая отделка - легко моется, не царапается при регулярном использовании
• Цвет: белый - соответствует большинству интерьерных решений
• Климатическое исполнение: УХЛ4 - работает при температуре от −10C до +40C, в условиях повышенной влажности до 80%
• Гарантия: 24 месяца

Совместимость и монтаж

Переключатель Legrand Etika (арт. 672216) предназначен для скрытого монтажа в стандартную металлическую или пластиковую монтажную коробку. Механизм фиксируется в коробке с помощью распорных лапок и двух винтов - обеспечивает плотную посадку без перекосов. На механизме есть монтажная плата, которая упрощает сборку в рамочные системы. Совместим с любыми рамками серии Etika и другими изделиями с аналогичным креплением (стандарт 76×76 мм). Для подключения используйте только провода сечением до 2,5 мм2 - более толстые кабели не войдут в клеммы. Не рекомендуется использовать с мощными нагревательными приборами или двигателями - максимальная нагрузка ограничена 10 А.

Безопасность и стандарты

Переключатель Legrand Etika (арт. 672216) соответствует международному стандарту IEC 60669-1 и требованиям техрегламента ТР ТС 004/2011. Отсутствие галогенов в материале снижает риск выделения токсичных веществ при перегреве. Конструкция исключает доступ к токоведущим частям при установленной накладке. Наличие автоматических клемм снижает вероятность плохого контакта, который может вызвать перегрев.

Преимущества

• Автоматические клеммы - экономят время при монтаже, не требуют отвертки
• Светодиодная подсветка - видна даже при слабом освещении, не потребляет значительной энергии
• Глянцевая поверхность - устойчива к запылению, легко протирается
• Совместимость с рамками Etika - можно собирать единый дизайн с розетками и другими выключателями
• Два независимых канала - возможность точечного управления двумя источниками света

Ограничения применения

• Не предназначен для открытой установки - IP20 не защищает от влаги и пыли
• Запрещено применять в ванных комнатах, банях, на улице или в сырых помещениях
• Не подходит для нагрузок выше 10 А - не используется с кондиционерами, бойлерами, мощными прожекторами
• Не совместим с проводами больше 2,5 мм2 - нельзя подключать силовые кабели 4 мм2 и выше
• Не имеет функции диммирования - работает только как обычный включатель/выключатель

Примеры использования

• Управление потолочным светом и торшером в спальне
• Включение основного света и подсветки в коридоре
• Контроль освещения в рабочей зоне и над зеркалом в ванной комнате (при условии сухости окружающей среды)
• Использование в офисах для управления светом в зоне стола и вдоль стены

Практические советы

• При монтаже проверьте глубину монтажной коробки - она должна быть минимум 35 мм, чтобы механизм свободно вошёл и закрепился
• Перед подключением обязательно отключите питание - автоматические клеммы не защищают от поражения током
• При использовании многожильного провода хорошо пропаяйте или обожмите наконечник - так предотвращается ослабление контакта
• Если подсветка не горит после установки - проверьте целостность цепи через сам выключатель: подсветка активируется только при замкнутом состоянии одной из клавиш
• Выбирайте подходящую рамку серии Etika - они обеспечивают эстетичный и прочный монтаж
