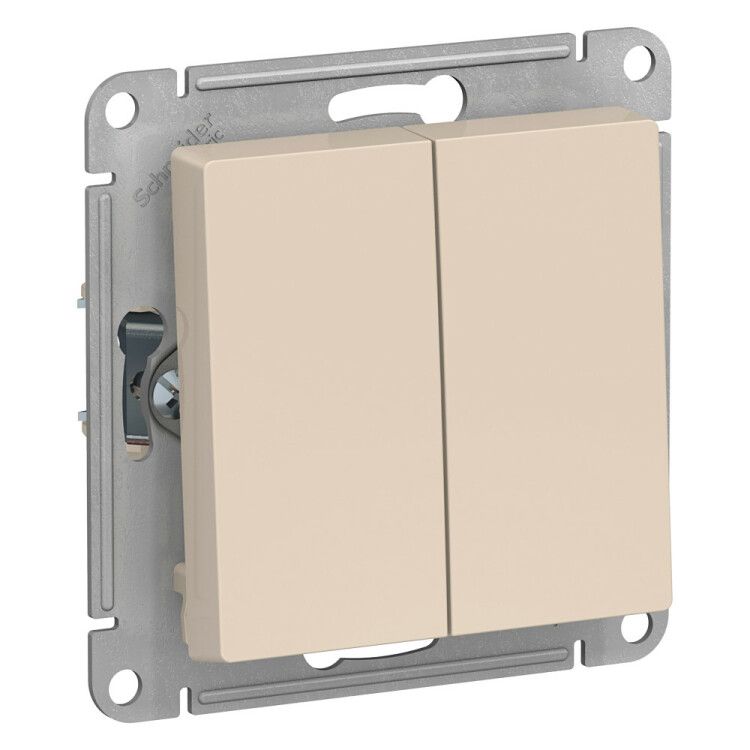

Переключатель двухклавишный AtlasDesign SE схема 6 10А Systeme Electric ATN000265

Переключатель проходной 2-клавишный схема 6, 10АХ, механизм, цвет бежевый от Systeme Electric (артикул atn000265) предназначен для управления освещением из двух мест - идеально подходит для лестниц, коридоров и длинных помещений. Механизм с накладкой обеспечивает надёжную работу в скрытой проводке.

Назначение и область применения

Этот переключатель позволяет включать и выключать один источник света с двух разных точек - например, с входа и выхода комнаты, с нижнего и верхнего этажа. Подходит для жилых домов, офисов, общественных зданий. Применяется в системах освещения, где требуется удобное управление без необходимости возвращаться к первому выключателю.

Технические характеристики

• Номинальное напряжение: 220 В (работает в бытовых сетях до 250 В)
• Номинальный ток: 10 А (поддерживает нагрузку до 2,2 кВт)
• Количество клавиш: 2 (два независимых контакта)
• Схема подключения: переключатель на два направления (проходной, двойной)
• Способ монтажа: скрытая установка в монтажную коробку
• Габариты: 40×71×71 мм
• Материал корпуса: ABS-пластик
• Отделка: глянцевая поверхность, бежевый цвет
• Степень защиты: IP20 (защита от прикосновения пальцами, но не от воды и пыли)
• Подключение: винтовые клеммы
• Крепление: винтовые монтажные лапки
• Подсветка: отсутствует
• Количество модулей: 0 (не требует DIN-рейки)
• Состав: без галогенов

Совместимость и монтаж

Механизм совместим со стандартными монтажными коробками глубиной от 40 мм. Для работы необходим второй аналогичный проходной переключатель и перемычка между ними - так формируется схема трёхпроводного управления. Кабель подключается через винтовые зажимы: зачищенные жилы (до 2,5 мм2) плотно затягиваются отверткой. Усиленные лапки обеспечивают прочную фиксацию в коробке даже при частом использовании. Накладка легко крепится после установки механизма - не требует специальных инструментов.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутренней установки в сухих помещениях. IP20 исключает использование в ванных комнатах, на улице или в сырых зонах. Отсутствие подсветки снижает риск помех в чувствительных электронных системах. Материал ABS не содержит галогенов - безопасен при возможном нагреве.

Преимущества

• Усиленные монтажные лапки предотвращают люфт и шум при работе
• ABS-пластик устойчив к царапинам и выгоранию от света - сохраняет внешний вид долгие годы
• Глянцевая отделка легко моется, не собирает пыль
• Совместим с другими элементами серии AtlasDesign - можно собирать единый стиль интерьера
• Произведён Systeme Electric - проверенная технология от бывшего Schneider Electric

Ограничения применения

• Не подходит для влажных помещений (ванна, баня, бассейн) - степень защиты IP20 недостаточна
• Не работает с LED-драйверами или регуляторами яркости - только классические лампы и нагрузки до 10 А
• Требует парного переключателя - одиночная установка не реализует функцию проходного управления
• Не имеет подсветки - в темноте сложно найти клавишу

Примеры использования

• Лестница: включить свет на первом этаже, выключить на втором
• Коридор: управление светом с обоих концов
• Спальня: выключить свет у кровати, не вставая
• Частный дом: контроль освещения у входной двери и в конце холла

Практические советы

• При монтаже используйте кабель сечением 1,5–2,5 мм2 - оптимально для 10 А
• Обязательно проверьте схему подключения перед заменой - проходные переключатели имеют три клеммы, а не две
• При закупке берите два экземпляра: один - этот (atn000265), второй - такой же, чтобы образовать рабочую цепь
• Не путайте с обычным выключателем - проходной не разрывает цепь, а переключает её между двумя точками
• После монтажа протестируйте оба положения клавиш - если свет не включается, возможно неверно подключена перемычка
