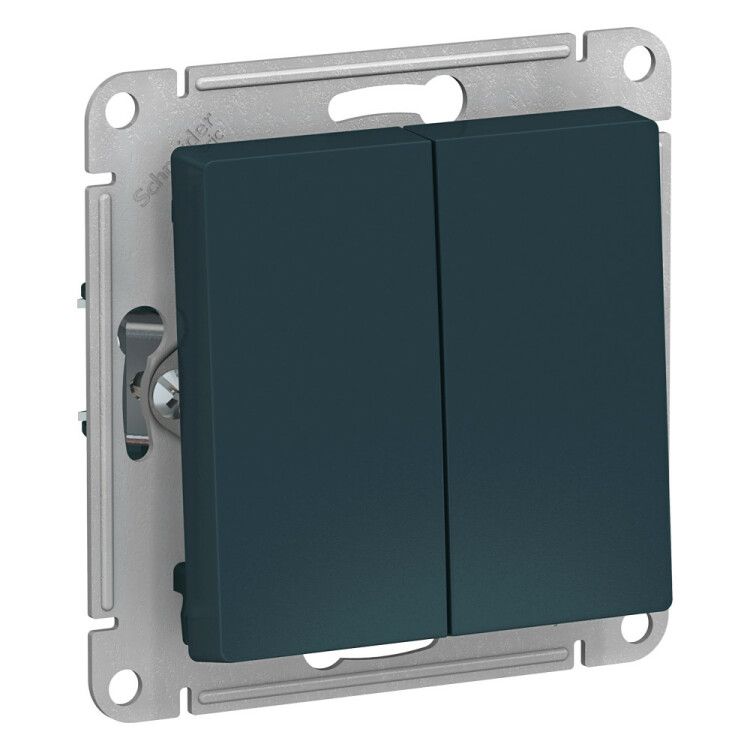

Переключатель двухклавишный ATLASDESIGN схема 6 10АХ механизм изумруд - ATN000865 APC

Переключатель проходной двухклавишный схема 6/2, 10АХ, механизм изумруд от Systeme Electric - это надёжный механизм для управления освещением из двух мест. Подходит для установки в жилых и общественных помещениях, совместим с монтажными коробками стандартного размера. Артикул atn000865 относится к серии AtlasDesign.

Назначение и область применения

Переключатель проходной двухклавишный схема 6/2, 10АХ, механизм изумруд предназначен для управления одним источником света (например, люстрой или группой ламп) из двух разных точек - например, с обоих концов коридора, со спальни и холла, или снизу и сверху лестницы. Каждая клавиша работает независимо, что позволяет коммутировать две отдельные группы нагрузок. Применяется в бытовых и офисных условиях, где требуется удобное управление освещением без необходимости подходить к одному выключателю.

Технические характеристики

• Номинальное напряжение: 220 В (работает в сети до 250 В)
• Номинальный ток: 10 А - допустимая нагрузка до 2,2 кВт при 220 В
• Схема подключения: двухпозиционный проходной (перекидной) контакт - два направления, два контакта на клавишу
• Способ подключения: винтовые зажимы - надёжное соединение с медными проводами до 2,5 мм2
• Степень защиты: IP20 - защита от доступа пальцами, но не от воды и пыли; подходит только для внутренней установки
• Материал корпуса: термопласт - прочный, не поддерживающий горение
• Цвет и отделка: матовый изумрудный - не выгорает на солнце, не царапается легко
• Габариты: 71×71×40 мм - соответствует стандартным монтажным коробкам
• Способ монтажа: внутренний - устанавливается в стенную коробку
• Крепление: винтовое - через лапки на задней стороне механизма
• Количество модулей: 0 - не требует DIN-рейки, является самостоятельным элементом
• Подсветка: отсутствует - не имеет светодиодной индикации
• Состав: не содержит галогены - безопасен при пожаре и экологичен

Совместимость и монтаж

Механизм совместим с любыми монтажными коробками стандарта Европа (69×69 мм и более), в том числе от Schneider Electric, Legrand, IEK и других производителей. Для работы в схеме проходного переключения необходим второй аналогичный переключатель и трёхжильный кабель между ними (фаза + два перекидных провода). Монтаж выполняется после предварительного отключения питания. Лапки механизма плотно фиксируются в коробке за счёт усиленной конструкции - снижают риск расшатывания при частом использовании. Накладка уже встроена - дополнительно её крепить не нужно.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для домашних и административных помещений. Отсутствие подсветки исключает паразитные токи и помехи в слаботочных системах. Материал корпуса самозагасающий, не содержит галогенов - при возгорании не выделяет токсичных паров. Соответствует нормам ГОСТ Р 50345 и IEC 60669-1 для устройств коммутации.

Преимущества

• Усиленные монтажные лапки обеспечивают устойчивую фиксацию даже в старых или рассыпающихся коробках
• Матовая поверхность не оставляет следов от пальцев и хорошо сочетается с современным интерьером
• Цвет изумруд - уникальное решение для дизайнерских проектов, отличается от типичных белых и серых решений
• Высокая механическая долговечность - механизм рассчитан на десятки тысяч циклов включения
• Простая замена: можно заменить без демонтажа рамки, если используется совместимая система

Ограничения применения

• Не предназначен для влажных помещений - IP20 не обеспечивает защиту от брызг и пара
• Не подходит для управления мощностью выше 2,2 кВт - не используйте с нагревательными приборами, мощными прожекторами или двигателями
• Не имеет подсветки - в темноте невозможно найти клавиши без внешнего освещения
• Требуется обязательное использование второго такого же переключателя для реализации функции проходного управления
• Не совместим с умными системами - не поддерживает автоматизацию, Wi-Fi или димминг

Примеры использования

• Лестница: один переключатель у входа в дом, второй - на верхнем этаже
• Коридор длиннее 5 метров: управление светом с обоих концов
• Спальня и гардеробная: включение света в спальне и затем выключение из гардеробной
• Проходная зона в офисе: управление светом с двух дверей

Практические советы

• При монтаже проверьте, чтобы провода были правильно подключены: фаза идут на общий контакт, а два перекидных - на остальные. Перепутать их - значит потерять функцию проходного управления
• Используйте кабель с сечением не менее 1,5 мм2, лучше - 2,5 мм2, особенно при длинных участках
• При замене старого переключателя - сравните размеры. Габариты 71×71 мм должны точно совпадать с отверстием в стене
• Цвет изумруд - яркий, поэтому он хорошо виден в интерьере. Выбирайте этот вариант, если хотите сделать акцент на выключателе как элементе дизайна
• Не закручивайте винты слишком сильно - это может повредить пластиковые зажимы внутри механизма
