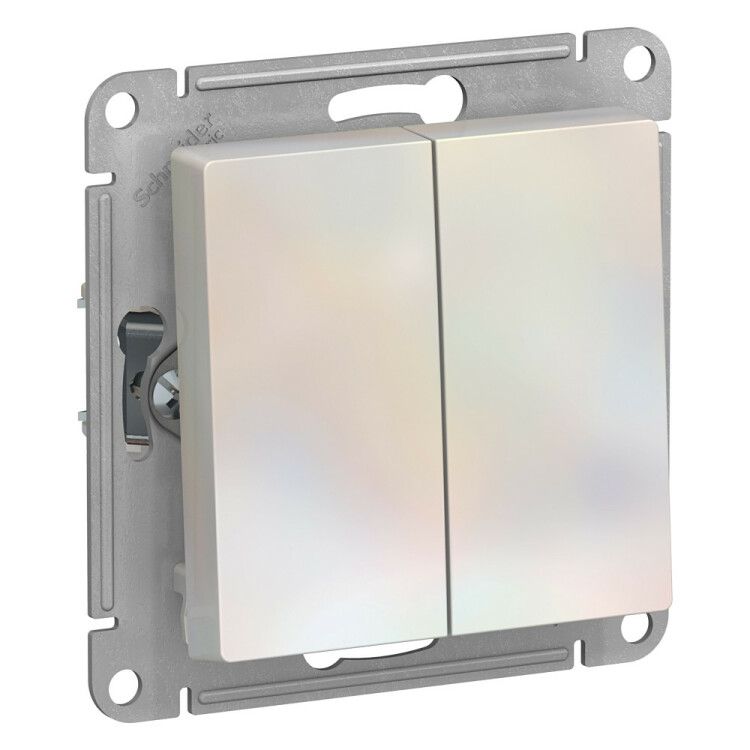

Переключатель двухклавишный ATLASDESIGN схема 6 10АХ механизм жемчуг - ATN000465 APC

Переключатель проходной двухклавишный Systeme Electric артикула atn000465 - механизм для управления освещением из двух мест, совместим с системами скрытой проводки. Подходит для бытовых и коммерческих объектов, где требуется удобное управление светом - например, в длинных коридорах, лестницах или спальнях.

Назначение и область применения

Этот переключатель предназначен для организации схемы проходного управления - когда один источник света можно включить или выключить с двух разных точек. Примеры: вход и выход из комнаты, верх и низ лестницы, два конца коридора. Механизм работает в сетях с напряжением до 250 В и рассчитан на нагрузку до 10 А, что соответствует обычным бытовым светильникам и группам ламп.

Технические характеристики

• Количество клавиш: 2
• Номинальный ток: 10 А
• Номинальное напряжение: 220–250 В
• Способ подключения: винтовые клеммы
• Способ монтажа: скрытая установка в монтажную коробку
• Тип крепления: винтовое
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от воды и пыли
• Габариты: 40×71×71 мм
• Материал корпуса: термопласт
• Отделка: матовая поверхность
• Цвет: белый (в каталоге указан как “жемчуг” - мягкий, нейтральный оттенок)
• Подсветка: не предусмотрена
• Состав: не содержит галогенов

Совместимость и монтаж

Механизм совместим со стандартными монтажными коробками глубиной не менее 40 мм. Крепится винтами через усиленные лапки - обеспечивает надёжную фиксацию даже при частом использовании. Для работы необходим второй аналогичный переключатель в другой точке и правильная трёхпроводная схема (фаза, два проходных провода). Не требует специальных инструментов: достаточно отвертки и тестера для проверки фазы перед монтажом. Совместим с лицевыми рамками серии AtlasDesign, но не с другими сериями из-за отличий в форме и креплении.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутренней установки в сухих помещениях. IP20 исключает риск случайного контакта с токоведущими элементами, но не защищает от влаги - применение в ванных, банях, на улице запрещено. Отсутствие галогенов снижает выделение токсичных веществ при перегреве. Соответствует нормам ЕС для электрооборудования класса I.

Преимущества

• Усиленные монтажные лапки обеспечивают плотную посадку в коробке, предотвращают люфт и шум при нажатии
• Матовая поверхность не царапается легко и не оставляет следов пальцев
• Конструкция позволяет заменить только механизм, не меняя всю рамку - экономия при ремонте
• Совместим с широким ассортиментом рамок системы AtlasDesign
• Произведён по технологиям Systeme Electric - известной линейке, ранее принадлежавшей Schneider Electric

Ограничения применения

• Не подходит для помещений с высокой влажностью (ванна, бассейн, уличные зоны) - степень защиты IP20 недостаточна
• Не имеет подсветки - в темноте сложно найти клавишу; рекомендуется использовать с отдельной подсветкой или ночником
• Требует парного использования с другим таким же переключателем - одиночная установка не работает
• Не предназначен для управления мощными нагрузками свыше 2,2 кВт (при 220 В)
• Не совместим с автоматическими системами (датчики движения, умный дом) без дополнительных реле

Примеры использования

• Управление потолочным светом в спальне: одна клавиша у двери, вторая - у кровати
• Освещение лестницы: включение снизу и выключение наверху
• Длинный коридор в офисе или жилом доме - свет включается у одного входа, выключается у другого
• Зона холла с двумя выходами - удобство для гостей и домашних

Практические советы

• При монтаже внимательно проверьте схему подключения: три провода между двумя переключателями - фаза и два «переброса». Неправильно подключенные провода сделают систему неработоспособной
• Выбирайте подходящую рамку серии AtlasDesign - механизм atn000465 не подходит к рамкам других серий
• Если планируете использовать LED-светильники, учтите, что они потребляют меньше тока - этот переключатель отлично справится, но лучше избегать дешевых драйверов с помехами
• При замене старого переключателя - сравните размеры: 40×71×71 мм должны точно войти в вашу коробку
• Цвет “жемчуг” - это не ярко-белый, а тёплый оттенок. Лучше заказывать все элементы одной партии, чтобы избежать различий в тонах
