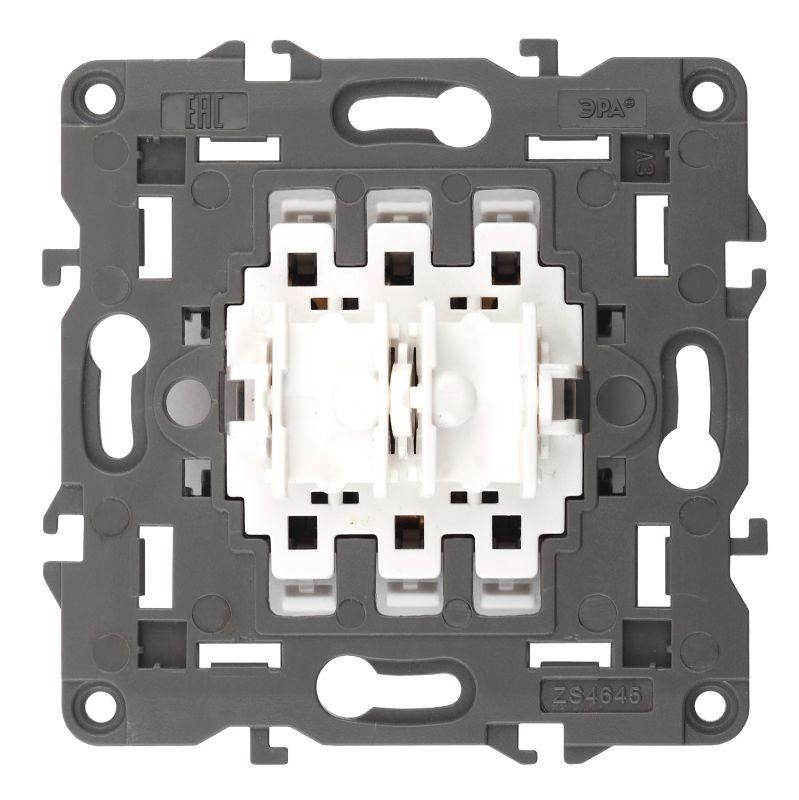

Переключатель для жалюзи (кноп), 10АХ-250В, Elegance, механизм (10/100/3000) 14-1110-99 - Б0047861 ЭРА

Переключатель для жалюзи кнопочный 10А 250В механизм ЭРА, серия Elegance — это однополюсный механизм для управления жалюзи и аналогичными устройствами с кнопочным управлением. Подходит для скрытой установки в стандартные подрозетники, совместим с рамками серии Elegance и позволяет легко заменить клавиши по цвету. Артикул б0047861.

Назначение и область применения

Переключатель для жалюзи кнопочный 10А 250В механизм ЭРА, серия Elegance предназначен для коммутации слаботочных цепей управления жалюзи, роллетами, шторами и другими устройствами с электромотором малой мощности. Удобен в местах, где требуется частое, но кратковременное включение — например, в спальне, гостиной или офисе. Не предназначен для прямого управления силовыми нагрузками выше 10 А.

Технические характеристики

• Номинальное напряжение: 250 В
• Номинальный ток: 10 А
• Количество кнопок: 2 (две отдельные клавиши для “вверх” и “вниз”)
• Полюсов: 1 (однополюсный)
• Степень защиты: IP20 (защита от прикосновений пальцами, но не от воды и пыли)
• Материал корпуса: термопласт (поликарбонат)
• Отделка поверхности: матовая
• Цвет: белый
• Глубина монтажной коробки: минимум 45 мм
• Тип управления: механический, кнопочный
• Тип серии: рамочная

Совместимость и монтаж

Механизм устанавливается в стандартную металлическую или пластиковую монтажную коробку (подрозетник) глубиной не менее 45 мм. Крепление осуществляется двумя способами: на распорные лапки и на винты — что обеспечивает надёжную фиксацию даже в старых или неровных нишах.

Автоматические клеммы позволяют зажимать провода без предварительного зачистки — достаточно вставить жилу до упора. Это снижает риск плохого контакта и ускоряет монтаж.

Рамка и клавиши не входят в комплект. Для завершения внешнего вида необходимо выбрать:

• Рамку серии Elegance (совместима с любыми механизмами этой серии)
• Клавиши: модель 12-6203-xx, где xx — цвет:
  • 01 — белый
  • 02 — слоновая кость
  • 03 — алюминий
  • 04 — шампань
  • 05 — антрацит

Безопасность и стандарты

Устройство соответствует требованиям безопасности для внутренней установки в сухих помещениях. IP20 исключает использование в ванных, кухнях, на улице или других местах с повышенной влажностью или пылевой средой. Применяется только в соответствии с нормами ПУЭ для бытовых и административных помещений.

Преимущества

• Автоматические клеммы — экономят время при монтаже и обеспечивают надёжный контакт без инструментов
• Два независимых контакта — удобно для управления жалюзи в двух направлениях
• Матовая поверхность — не царапается, не оставляет следов пальцев
• Поддержка нескольких цветов клавиш — легко подобрать под интерьер
• Гибкая система крепления — работает в любой тип подрозетника

Ограничения применения

• Не использовать в условиях высокой влажности (ванная, баня, бассейн, улица)
• Не применять для управления мощными двигателями (более 2,5 кВт при 220 В)
• Не допускать прямого подключения к сети 380 В — только однофазная сеть 220–250 В
• Требуется обязательная установка в монтажную коробку; нельзя использовать как накладной элемент

Примеры использования

• Управление вертикальными и горизонтальными жалюзи в комнате
• Контроль роллет на окнах в офисе
• Управление шторами с электроприводом в спальне
• Встраивание в систему “умный дом” как простой интерфейс для ручного управления

Практические советы

• При монтаже проверьте глубину подрозетника — меньше 45 мм может помешать фиксации механизма
• Зажимайте провода плотно, но без усилия — автоматическая клемма сама регулирует давление
• Выбирайте клавиши того же цвета, что и рамка — так будет единый дизайн
• Если используется в системе с таймером или датчиком — убедитесь, что выходной сигнал не превышает 10 А
• Не используйте этот механизм вместо обычного выключателя света — он рассчитан именно на импульсное управление, а не на постоянное включение
