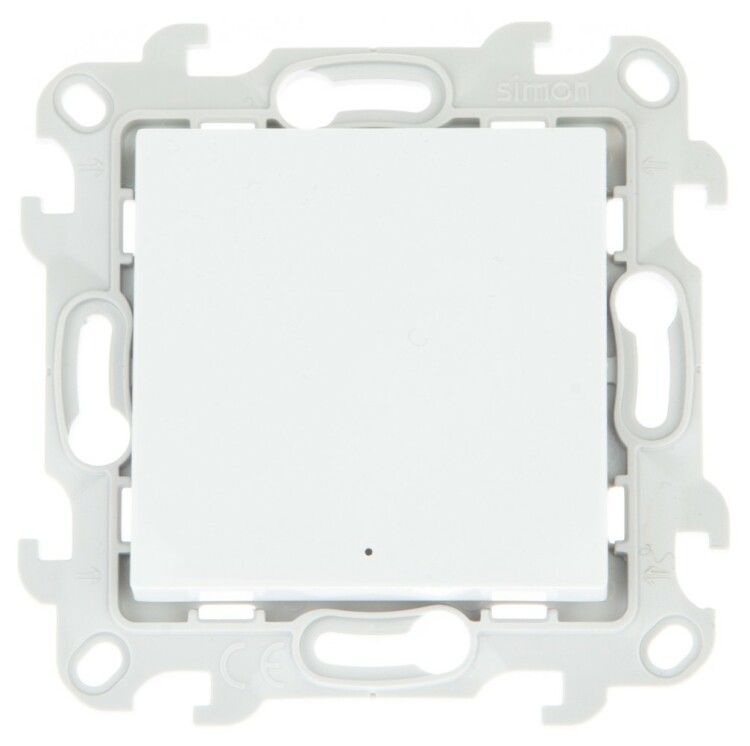

Переключатель 1-кл. 1п 2мод. СП Simon 24 10А IP20 с подсветкой механизм бел. 2450204-030

Переключатель одноклавишный с подсветкой Simon 2450204-030 - компактное устройство для управления освещением в жилых и офисных помещениях. Благодаря световой индикации и двухмодульной конструкции он удобен для установки в стандартные распределительные коробки, обеспечивая четкую визуальную обратную связь даже в темноте.

Назначение и область применения

Этот переключатель предназначен для коммутации однофазной сети переменного тока с нагрузкой до 10 А. Подходит для управления точечным освещением, бра, настольными лампами, вытяжками и другими бытовыми приборами. Устанавливается в квартирах, домах, гостиницах, офисах - там, где требуется простой и надежный способ включения/выключения света с подсветкой клавиши.

Технические характеристики

• Номинальное напряжение: 220 В - рассчитан на работу в стандартной сетевой системе РФ и стран СНГ
• Номинальный ток: 10 А - допустимая нагрузка для ламп накаливания, светодиодов и энергосберегающих источников света
• Количество полюсов: 1 - управляет одной цепью (фазой), не предназначена для трехфазных систем
• Количество модулей: 2 - занимает два стандартных модуля в распределительном щите (ширина ~36 мм)
• Степень защиты: IP20 - защищён от прикосновений пальцами и твердыми предметами, но не от воды и пыли; не подходит для влажных помещений
• Подключение: винтовые зажимы - совместим с медными проводами сечением до 1,5 мм2
• Материал корпуса: термопласт - устойчив к механическим воздействиям и перепадам температур
• Покрытие: глянцевое - легко протирать, но царапины видны более заметно
• Климатическое исполнение: УХЛ3 - работает при температуре от −10 C до +40 C, подходит для отапливаемых помещений

Совместимость и монтаж

Переключатель одноклавишный с подсветкой Simon 2450204-030 имеет скрытый тип монтажа - устанавливается в подрозетник глубиной не менее 40 мм. Совместим со стандартными рамками 2-модульного формата. Для монтажа используйте провода сечением не более 1,5 мм2 - большие сечения не войдут в зажимы. Клеммы затягиваются отверткой, не требуют специального инструмента. Перед подключением обязательно отключите питание.

Безопасность и стандарты

Изделие соответствует внутреннему техническому условию ТУ 3464-001-77313241-08. Соответствует требованиям безопасности для бытовых электроустановок. Не содержит опасных материалов согласно RoHS. Индикация выполнена через светодиод с ограничительным резистором - исключает риск поражения током при касании клавиши.

Преимущества

• Подсветка клавиши позволяет легко найти выключатель в темноте - особенно удобно в спальне, коридоре или детской комнате
• Глянцевое покрытие придает интерьеру современный вид, хорошо сочетается с другими элементами серии “Рамочная”
• Конструкция из термопласта обеспечивает долгий срок службы при нормальных условиях эксплуатации
• Фиксированная ширина 2 модуля - идеально встраивается в стандартные коробки без доработок

Ограничения применения

• Не применяется во влажных помещениях (ванная, баня, кухня без защиты) - степень защиты IP20 не предохраняет от брызг и пара
• Запрещено использовать для нагрузок выше 10 А - не подходит для мощных нагревателей, духовых шкафов, кондиционеров
• Не рекомендуется для установки вне помещений - материал и защита не рассчитаны на атмосферные воздействия
• Максимальное сечение кабеля - 1,5 мм2 - нельзя подключить многожильный провод большего диаметра без обжима контакта

Примеры использования

• Управление ночным светом в спальне
• Включение света в прихожей или гардеробной
• Коммутация LED-ленты под потолком
• Управление вытяжкой на кухне (при наличии дополнительной защиты от влаги)

Практические советы

• Выбирая место установки, учтите, что переключатель одноклавишный с подсветкой Simon 2450204-030 требует наличия нулевого провода для работы индикации - проверьте наличие N-проводника в подрозетнике
• При замене старого выключателя убедитесь, что новый также имеет 2 модуля - иначе потребуется менять рамку
• Часто возникают вопросы с подсветкой: если после включения света светодиод продолжает мерцать - возможно, используется светодиодная лампа с малым током утечки. Решение: установите параллельно лампы резистор 220 кОм / 0,5 Вт
• Не используйте силовые провода сечением больше 1,5 мм2 - они не фиксируются плотно, что вызывает перегрев и выход из строя
