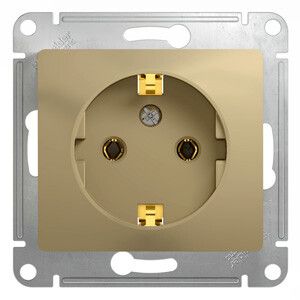

Розетка 1-м СП Glossa 16А IP20 с заземл. механизм титан SE GSL000443 APC

Розетка с заземлением 16А IP20 цвет титан от Systeme Electric (артикул gsl000443, серия GLOSSA) - это механизм для скрытой установки, предназначенный для безопасного подключения бытовых и промышленных устройств с заземлением в сетях 220–250 В. Подходит для использования в жилых, офисных и производственных помещениях с контролируемой средой.

Назначение и область применения

Розетка с заземлением 16А IP20 цвет титан используется для подключения однофазных потребителей мощностью до 3,5 кВт - таких как компьютеры, принтеры, светильники, малые станки, зарядные устройства и другая техника, требующая заземления. Применяется в системах электроснабжения с TN-S или TN-C-S. Подходит для помещений с нормальной влажностью и отсутствием воздействия воды, пыли или механических повреждений.

Технические характеристики

• Номинальный ток: 16 А
• Номинальное напряжение: 220–250 В переменного тока
• Частота: 50 Гц
• Количество фаз: 1
• Степень защиты: IP20 - защита от доступа пальцев, но не от пыли и воды
• Количество контактов: 2 (фаза + ноль) + заземляющий контакт
• Максимальное сечение кабеля: 2,5 мм2
• Тип подключения: винтовые клеммы
• Способ монтажа: скрытая установка в стену
• Минимальная глубина встраивания: 40,1 мм
• Габариты: 70,8 × 70,8 × 40,1 мм
• Материал корпуса: пластик PC+ASA - ударопрочный, устойчивый к царапинам и УФ-излучению
• Цвет и покрытие: матовый титан
• Климатическое исполнение: УХЛ4 - для работы при температуре от −25C до +40C
• Не содержит галогенов
• Соответствие стандартам: ГОСТ Р 51322.1 (МЭК 60884-1), ТР ТС 004/2011

Совместимость и монтаж

Розетка с заземлением 16А IP20 цвет титан совместима со стандартными подрозетниками глубиной не менее 40,1 мм. Монтаж выполняется через винтовое крепление к суппорту, входящему в комплект. Кабель зачищается на 9–10 мм, затягивается винтами до плотного контакта - перетягивать нельзя. Для правильного подключения: фаза - справа, ноль - слева, заземление - сверху (по стандарту ЕС). Накладка легко фиксируется после установки механизма. Не рекомендуется использовать с кабелями большего сечения - возможна потеря контакта.

Безопасность и стандарты

Изделие соответствует требованиям безопасности ГОСТ Р 51322.1 и ТР ТС 004/2011. Защитный контакт обеспечивает отвод тока утечки в случае пробоя изоляции оборудования. Отсутствие шторок на контактах снижает риск случайного замыкания металлическими предметами, но требует осторожности при использовании в местах с высокой проходимостью детей. Материал корпуса не выделяет токсичных веществ при нагреве.

Преимущества

• Высокая прочность корпуса из PC+ASA - устойчив к механическим нагрузкам и долговременному старению
• Матовое покрытие титанового цвета - не бликует, маскирует следы пальцев и царапины
• Эргономичное расположение клемм в один ряд - упрощает монтаж и обслуживание
• Встроенный суппорт - исключает необходимость докупать дополнительные элементы крепления
• Отсутствие галогенов - экологически безопасный материал, подходящий для закрытых помещений

Ограничения применения

• IP20 не допускает использование во влажных помещениях (ванная, кухня, баня, подвал)
• Не предназначен для открытой установки или внешнего монтажа
• Не работает с токами выше 16 А - запрещено подключение мощных нагревательных приборов (электрокотлы, духовые шкафы)
• Не имеет индикации состояния - невозможно определить наличие питания визуально
• Подходит только для медных проводов сечением до 2,5 мм2; алюминиевые провода несовместимы

Примеры использования

• Розетка в офисном кабинете для подключения ПК, монитора и принтера
• Установка на рабочем месте станка с ЧПУ для питания управления и освещения
• Подключение зарядного устройства для электроинструментов в мастерской
• Обустройство точек питания в учебных классах, лабораториях, медицинских кабинетах

Практические советы

• При монтаже проверьте глубину подрозетника - он должен быть минимум 40,1 мм, иначе механизм не войдет
• Используйте только винты, предусмотренные производителем - другие могут повредить резьбу
• После подключения протестируйте заземление тестером - отсутствие контура делает розетку опасной
• При необходимости замены - отключите автомат перед работой, даже если розетка кажется выключенной
• Цвет титан хорошо сочетается с другими изделиями серии GLOSSA - можно собирать единый дизайн всей группы розеток и выключателей
