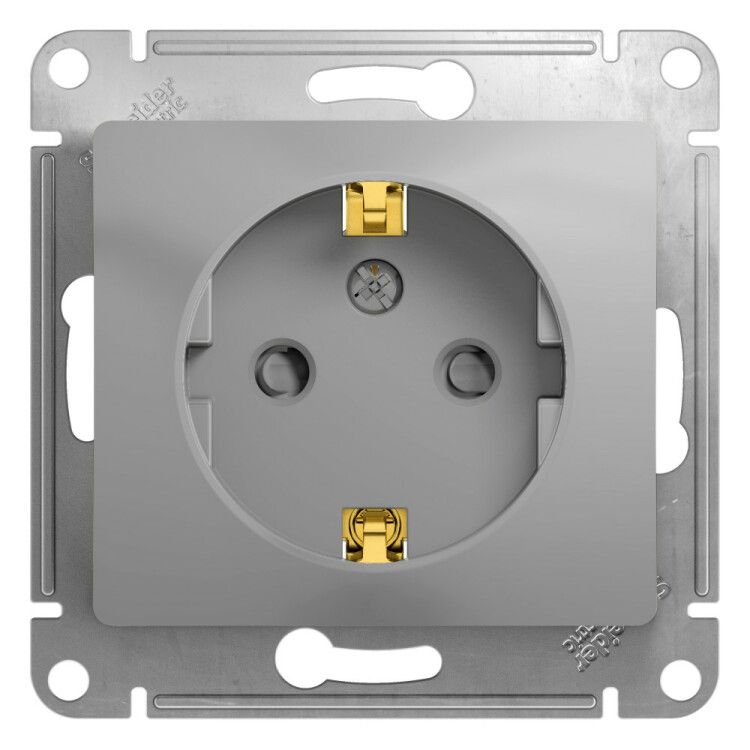

Розетка 1-м СП Glossa 16А IP20 с заземл. защ. шторки механизм алюм. SE GSL000345 APC

Розетка с заземлением со шторками алюминий 16А IP20 механизм SE от Systeme Electric (артикул gsl000345) - это механизм для скрытой установки, предназначенный для безопасного подключения бытовых и промышленных устройств в сетях 220–250 В. Комплектуется накладкой и суппортом, совместим с рамочными системами, подходит для помещений с нормальной влажностью.

Назначение и область применения

Розетка с заземлением со шторками алюминий 16А IP20 механизм SE используется там, где требуется надёжное и безопасное подключение электрооборудования. Подходит для жилых домов, офисов, медицинских учреждений, производственных участков с малой запылённостью. Шторки предотвращают случайное попадание посторонних предметов в контакты, что особенно важно в местах с высокой проходимостью или детской средой.

Технические характеристики

• Номинальное напряжение: 220–250 В переменного тока (AC)
• Номинальный ток: 16 А
• Частота: 50 Гц
• Степень защиты: IP20 - защита от доступа пальцев, но не от воды и пыли
• Количество фаз: одна
• Количество активных контактов: два + заземляющий контакт
• Максимальное сечение кабеля: 2,5 мм2
• Тип подключения: винтовые клеммы
• Тип крепления: винтовое
• Габариты: 70,8 × 70,8 × 40,1 мм
• Минимальная глубина встраивания: 40,1 мм
• Материал корпуса: пластик PC+ASA
• Покрытие: лакированное, матовое
• Цвет: алюминий
• Климатическое исполнение: УХЛ4 - для работы в помещениях с умеренным климатом и повышенной влажностью
• Не содержит галогенов

Совместимость и монтаж

Механизм SE предназначен для скрытой установки в стандартные подрозетники. Совместим с рамочными системами серии GLOSSA. Для монтажа необходим подрозетник глубиной не менее 40,1 мм. Кабель сечением до 2,5 мм2 подключается через винтовые клеммы - они расположены в один ряд для удобства подвода проводов. Наличие суппорта позволяет удерживать механизм в подрозетнике без дополнительной фиксации. Монтаж выполняется после завершения отделочных работ - перед установкой лицевой пластины.

Безопасность и стандарты

• Соответствует ГОСТ Р 51322.1 (МЭК 60884-1) и ТР ТС 004/2011
• Имеет защитные шторки на входах контактов - предотвращает случайное касание токоведущих частей
• Заземляющий контакт обеспечивает отвод тока утечки в случае повреждения изоляции оборудования
• Материал корпуса PC+ASA не выделяет токсичных веществ при перегреве

Преимущества

• Шторки обеспечивают безопасность даже при отсутствии вилки - снижают риск поражения током
• Высокая механическая прочность корпуса благодаря материалу PC+ASA - устойчив к царапинам и УФ-излучению
• Эргономичные клеммы позволяют легко и точно затянуть провода без перекосов
• Матовое лакированное покрытие не бликует, хорошо сочетается с современными интерьерами
• Подходит для серийного монтажа - рекомендовано производителем для проектного ассортимента

Ограничения применения

• IP20 не допускает использование во влажных помещениях (ванна, баня, улица)
• Не подходит для подключения нагрузки выше 16 А - превышение вызывает перегрев и выход из строя
• Максимальное сечение кабеля - 2,5 мм2; более толстый провод не войдёт в клемму
• Требует точного соблюдения глубины подрозетника - меньше 40,1 мм не позволит закрепить механизм
• Не имеет индикации состояния - нельзя определить, есть ли напряжение на контактах

Примеры использования

• Розетка для компьютера, принтера или зарядного устройства в офисе
• Подключение стиральной машины, холодильника в квартире
• Силовые точки на рабочих столах в мастерских и цехах с контролируемой средой
• Установка в детских комнатах, школах, больницах - благодаря шторкам исключена возможность вставления металлических предметов

Практические советы

• При монтаже проверьте глубину подрозетника - он должен быть минимум 40,1 мм, иначе механизм не будет плотно сидеть
• Используйте только медные провода сечением до 2,5 мм2 - алюминиевые не подходят
• Затягивайте винты клемм равномерно, чтобы не деформировать контактные площадки
• Не используйте розетку в условиях постоянной влажности или пыли - IP20 не обеспечивает защиту от внешней среды
• При замене старой розетки убедитесь, что заземляющий провод подключен к соответствующему контакту - иначе функция безопасности не работает
• Серия GLOSSA совместима с другими изделиями этой же линейки - можно использовать единый стиль оформления всей группы розеток и выключателей
