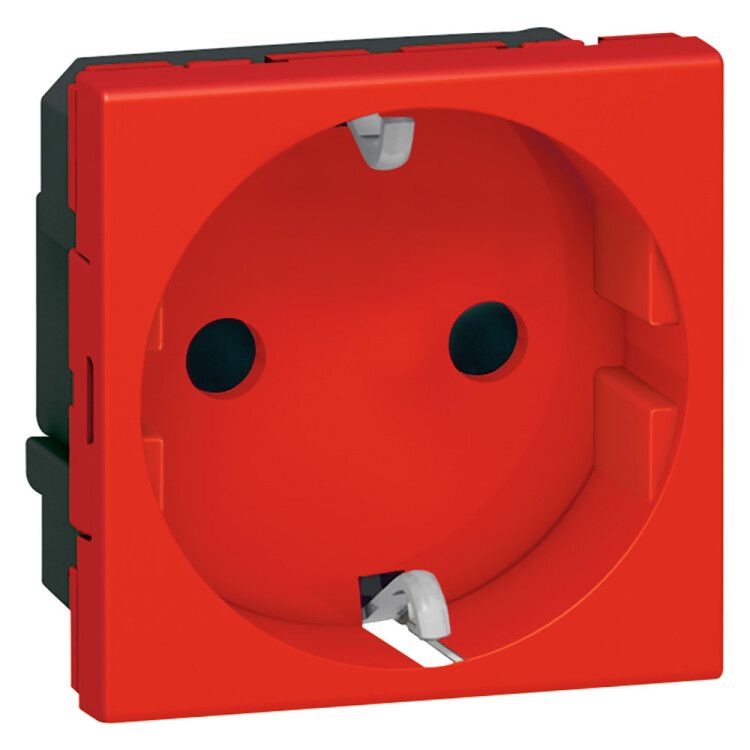

Розетка 1-м СП 2мод. Mosaic 16А IP20 с заземл. немецк. стандарт механизм красн. Leg 077218 Legrand

Розетка с заземлением 2 модуля с шторками немецкий стандарт 16А IP20 красная от Legrand серии Mosaic - надёжный контактный узел для бытовых и профессиональных установок, где важна безопасность и совместимость с европейскими стандартами. Артикулы 077218 и 77218 подходят для встраивания в стандартные монтажные коробки.

Назначение и область применения

Розетка предназначена для подключения бытовой и офисной техники с трёхконтактной вилкой. Устройство используется там, где требуется защита от случайного контакта с токоведущими частями - в детских комнатах, школах, больницах, гостиницах и общественных помещениях. Подходит для монтажа в стены, полы, настольные блоки и колонны. Применяется в системах с напряжением до 250 В и током до 16 А.

Технические характеристики

• Номинальный ток: 16 А
• Номинальное напряжение: 250 В
• Стандарт: немецкий (Schuko), соответствует МЭК 60884-1-94 и ГОСТ Р 51322.1-99
• Защита от доступа: IP20 - предотвращает прикосновение пальцами, но не защищает от воды и пыли
• Количество модулей: 2
• Цвет: красный
• Тип зажимов: безвинтовые (для фиксации проводов)
• Заземление: есть, через центральный контакт
• Шторки: автоматические, закрывают входы для штырей при отсутствии вилки

Совместимость и монтаж

Розетка совместима со всеми типами монтажных коробок, соответствующих немецкому стандарту: встраиваемые, накладные, напольные, а также в комплектах блочных решений Mosaic. Установка возможна как в бетонные, так и в гипсокартонные перегородки. Безвинтовые зажимы позволяют быстро зафиксировать жилы сечением до 2,5 мм2 - достаточно вставить провод и слегка нажать на рычаг. Не требуют отвертки, что снижает риск ошибок при монтаже. Обязательно проверьте глубину коробки - она должна соответствовать габаритам устройства.

Безопасность и стандарты

Изделие сертифицировано по ГОСТ Р 51322.1-99 и МЭК 60884-1-94, что гарантирует соответствие требованиям безопасности Европы и России. Шторки предотвращают попадание посторонних предметов внутрь розетки. Красный цвет визуально выделяет устройство - удобно для обозначения специальных цепей (например, питания оборудования). IP20 указывает, что розетка не предназначена для влажных помещений - нельзя использовать в ванных, кухнях без защиты от брызг или на улице.

Преимущества

• Автоматические шторки повышают безопасность, особенно в местах с высокой проходимостью
• Безвинтовые зажимы ускоряют монтаж и минимизируют риск плохого контакта
• Совместимость с широким спектром монтажных коробок - легко заменить старую розетку
• Чёткая стандартизация (немецкий Schuko) обеспечивает работу с большинством современной техники
• Устойчивый корпус из термостойкого материала - не деформируется при нагреве

Ограничения применения

• Не применяется в условиях повышенной влажности - IP20 не защищает от воды
• Не подходит для мощных потребителей свыше 3,5 кВт (при 250 В и 16 А)
• Не рекомендовано использование в промышленных средах с вибрациями - не имеет усиленной фиксации
• Красный цвет не является сигналом аварийного отключения - просто визуальная маркировка
• Подходит только для медных проводов; алюминиевые жилы не допускаются

Примеры использования

• Монтаж в детской комнате - шторки предотвращают игру детей с розеткой
• Установка в офисном блоке - два модуля позволяют подключить компьютер и принтер одновременно
• Встраивание в напольную колонну в торговом зале - удобно для подключения торгового оборудования
• Замена старой розетки в квартире - совпадает с существующими отверстиями в стене

Практические советы

• Перед монтажом обязательно отключите питание - даже при использовании безвинтовых зажимов работа с проводами опасна
• Проверьте, чтобы провода были зачищены на 8–10 мм - меньше не войдут в зажим, больше вызовут замыкание
• Если используете многожильный провод - лучше применить наконечник, иначе жилы могут расплестись
• При установке в блочные системы следите за тем, чтобы соседние элементы не перегревались - соблюдайте минимальные зазоры
• Для встраивания в деревянные конструкции убедитесь, что коробка не соприкасается с горючими материалами
• Артикулы 077218 и 77218 - один и тот же продукт, различаются только формат номера; выбирайте по наличию на складе
