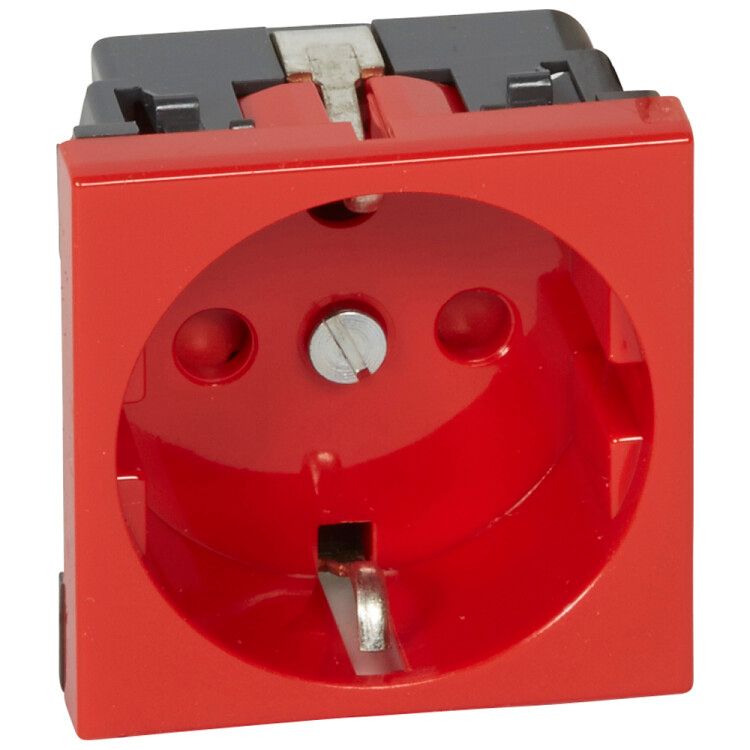

Розетка 1-м СП 2мод. Mosaic 16А IP20 правый с заземл. немецк. стандарт винтов. клеммы механич. блокировк. механизм красн. Leg 077214 Legrand

Розетка с заземлением 2 модуля с механической блокировкой красный немецкий стандарт от Legrand Euro - надёжное решение для подключения оборудования, требующего устойчивого соединения и защиты от случайного отключения. Артикул 077214 входит в серию Mosaic и предназначена для установки в системах, где важна безопасность и долговечность.

Назначение и область применения

Эта розетка используется там, где требуется фиксированное и защищённое подключение силового оборудования. Механическая блокировка предотвращает вытаскивание штекера без намеренного действия, что особенно важно на производстве, в медицинских учреждениях и на объектах с высокой вибрацией. Красный цвет визуально выделяет устройство, указывая на повышенную опасность или специальное назначение. Подходит для станков, насосов, конвейеров и других устройств, работающих в условиях постоянной нагрузки.

Технические характеристики

• Количество модулей: 2
• Тип контактов: с заземлением (Schuko - немецкий стандарт)
• Цвет корпуса: красный
• Механизм: механическая блокировка штекера
• Номинальный ток: 16 А
• Номинальное напряжение: 250 В
• Стандарт: IEC 60906-1 / Schuko
• Материал корпуса: термостойкий пластик

Совместимость и монтаж

Розетка Legrand Euro 077214 совместима с монтажными коробками стандарта 80x80 мм, используемыми в системах Mosaic. Устанавливается в распределительные щиты или стационарные панели с помощью стандартных крепёжных элементов. Для подключения используются винтовые зажимы - провода до 2,5 мм2. Обязательно соблюдайте полярность: L (фаза), N (ноль), PE (заземление). Блокировка работает только при правильном введении штекера - не допускается принудительное извлечение.

Безопасность и стандарты

Изделие соответствует европейскому стандарту Schuko (DIN 49440) и международному IEC 60906-1. Конструкция обеспечивает защиту от случайного доступа к контактам, а материал корпуса устойчив к перегреву. Механическая блокировка снижает риск отсоединения при вибрации или ударах, что повышает безопасность персонала.

Преимущества

• Фиксация штекера исключает самопроизвольное отключение - критично для автономных систем
• Красный цвет позволяет легко идентифицировать розетку среди других - удобно для обслуживания
• Высокая степень механической прочности благодаря качественным компонентам Legrand
• Поддержка двух одновременных подключений - экономия места в панели

Ограничения применения

Не предназначен для использования во взрывоопасных средах. Не рекомендуется устанавливать в местах с частым воздействием воды или агрессивных химических веществ - корпус не имеет IP-защиты. Механическая блокировка не заменяет автоматическое отключение - необходимо использовать дополнительно УЗО/АВ. Не совместима с плоскими штекерами без заземления - требует именно Schuko-вилок.

Примеры использования

• Промышленные станки с ЧПУ, где внезапное отключение вызывает поломку детали
• Лабораторное оборудование, требующее стабильного питания
• Системы вентиляции и кондиционирования в больницах
• Автомобильные сервисы - подключение диагностического оборудования

Практические советы

• Перед монтажом проверьте соответствие диаметра отверстия в стене - 80x80 мм
• Используйте только оригинальные Schuko-штекеры с заземляющим контактом - другие типы не будут заблокированы
• При групповой установке нескольких розеток 077214 - располагайте их с запасом по бокам, чтобы не мешать друг другу при подключении
• Регулярно осматривайте механизм блокировки - при заклинивании не применяйте силу, отключите питание и обратитесь к сервису
