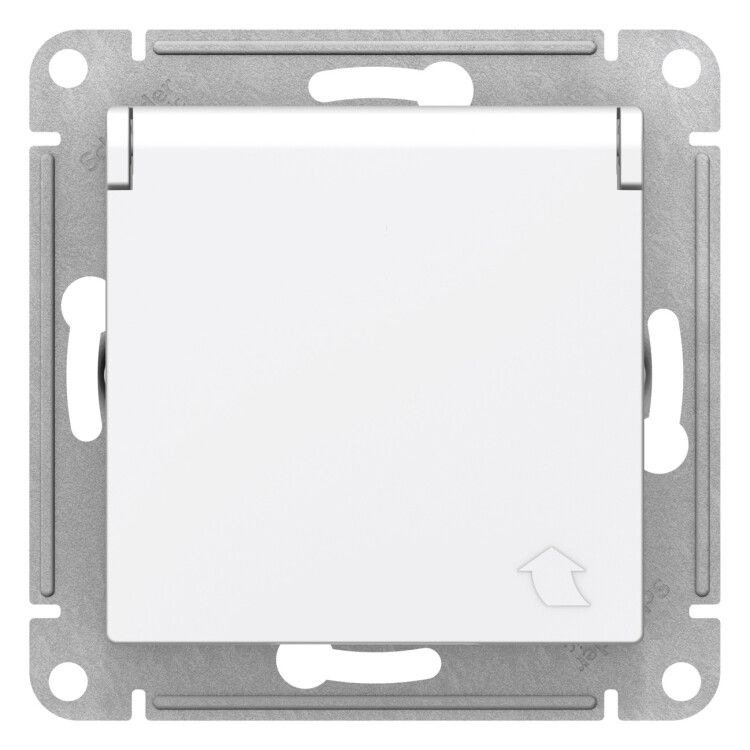

Механизм розетки 1-м СП ATLAS DESIGN AQUA с заземл. защ. шторки крышкой 16А IP44 бел. SchE ATN440146 APC

Розетка с заземлением со шторками с крышкой, 16А, IP44, механизм белый от Systeme Electric (артикул atn440146) - это защищённое устройство для скрытой установки, предназначенное для безопасного подключения бытовой техники в условиях повышенной влажности, таких как ванные комнаты и кухни.

Назначение и область применения

Розетка с заземлением со шторками с крышкой, 16А, IP44, механизм белый предназначена для постоянного подключения электроприборов в помещениях с высокой влажностью - ванных комнатах, кухнях, бассейнах, подвалах и других местах, где возможны брызги воды. Шторки предотвращают случайное попадание предметов в контакты, а откидная крышка защищает от пыли и влаги при неиспользовании. Подходит для работы в бытовых и легкопромышленных системах с однофазным напряжением 220–250 В.

Технические характеристики

• Номинальный ток: 16 А
• Номинальное напряжение: 220–250 В
• Частота: 50 Гц
• Количество фаз: 1
• Степень защиты: IP44 (защита от брызг воды с любого направления и твёрдых частиц >1 мм)
• Способ подключения: винтовые зажимы для проводов до 4 мм2
• Способ монтажа: скрытая установка в монтажную коробку
• Минимальная глубина монтажной коробки: 43 мм
• Габариты: 71×71×43 мм
• Материал корпуса: пластик, не содержащий галогены
• Поверхность: глянцевая, необработанная
• Климатическое исполнение: УХЛ4 (работа при температуре от −25C до +40C, влажность до 95%)
• Ударопрочность: IK01 (защита от слабых ударов, соответствует базовым требованиям жилых помещений)
• Количество постов: 1
• Количество активных контактов: 2 (L+N+PE)
• Заземление: есть, контакт PE
• Шторки и крышка: да, откидная защитная крышка
• Изолированный монтаж: да
• Суппорт: есть (обеспечивает плотное прилегание к монтажной коробке)
• Нормативный документ: МЭК 60884-1

Совместимость и монтаж

Розетка с заземлением со шторками с крышкой, 16А, IP44, механизм белый совместима только с рамками серии AtlasDesign Aqua. Она **не совместима** с рамками AtlasDesign (IP20) - даже если они выглядят одинаково. Разница в конструкции корпуса и уплотнениях делает замену невозможной без изменения всей системы.

Для монтажа необходима монтажная коробка глубиной не менее 43 мм. Кабель сечением до 4 мм2 подключается через винтовые зажимы - затягивать необходимо равномерно, чтобы избежать повреждения жил. Установка выполняется только после отключения питания. Суппорт обеспечивает фиксацию механизма внутри коробки без перекосов.

Безопасность и стандарты

Розетка соответствует международному стандарту МЭК 60884-1 и имеет степень защиты IP44, что позволяет использовать её в зонах с риском брызг воды. Защитные шторки исключают доступ к токоведущим частям при отсутствии вилки. Откидная крышка дополнительно снижает вероятность попадания влаги и пыли. Изделие не содержит галогенов, что снижает токсичность при нагреве. Ударопрочность IK01 достаточна для бытового использования, но не рассчитана на механические нагрузки в промышленной среде.

Преимущества

• Высокий уровень безопасности благодаря сочетанию шторок, крышки и IP44 - идеально для ванных и кухонь
• Фирменный суппорт обеспечивает точную и надёжную фиксацию в монтажной коробке
• Глянцевая белая поверхность легко моется и хорошо сочетается с современным интерьером
• Поддержка стандарта МЭК 60884-1 гарантирует соответствие европейским нормам качества
• Изолированный монтаж снижает риск пробоя при повреждении изоляции

Ограничения применения

• Не подходит для открытой установки - только скрытая монтажная коробка
• Не работает в условиях постоянного погружения в воду или сильного струйного воздействия (IP44 ≠ IP67)
• Не рекомендуется для промышленных объектов с высокими механическими нагрузками (IK01 недостаточно)
• Несовместима с рамками AtlasDesign (IP20) - нельзя менять только лицевую часть
• Не имеет индикации состояния - невозможно определить включение/выключение визуально

Примеры использования

• Розетка для бритвы или фена в ванной комнате
• Подключение микроволновой печи или кофе-машины на кухне
• Обогреватель или сушилка для рук в туалете
• Освещение или насос в подвале с повышенной влажностью

Практические советы

• Перед установкой проверьте глубину монтажной коробки - минимум 43 мм; меньшая глубина вызовет выпирание механизма
• Используйте только кабель сечением до 4 мм2 - более толстый провод не войдёт в зажим
• Не путайте эту модель с другими сериями AtlasDesign - система Aqua требует специальных рамок
• При закручивании винтов не переусердствуйте - можно повредить пластиковые контакты
• Для обслуживания достаточно открыть крышку - шторки остаются закрытыми, безопасность сохраняется
• При замене старой розетки убедитесь, что новый механизм точно такой же - Systeme Electric atn440146 - это оригинальная замена для аналогов SE (Потенциал)
